Cliquez pour agrandir l'imageC'est avec un grand plaisir que j'accueille ce nouvel ami qui offre du modélisme une image peu connue.

"Comme vous le voyez,  je construit des modèles de véhicules radio-commandés avec des personnages animés.
j'ai commencé ceci il y a 6 ans mais je fais du modélisme depuis bientôt 25 ans en commençant comme beaucoup par des maquettes en plastique puis des bateaux radio-commandés."
Cliquez pour agrandir l'image

Voici ma première voiture :
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

Ensuite, j'ai construit le triporteur :


Cliquez pour agrandir l'image


Lors des expos, on m'a fait remarqué qu'il manquait quelque chose  pour présenter mes véhicules donc, c'est à partir de là que j'ai commencé le diorama à proprement parlé
:

:
Cliquez pour agrandir l'image
un lampadaire, un banc
Cliquez pour agrandir l'image
un trottoir, un photographe, des tonneaux
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
puis la boutique, l'ouvrier avec son diable, la demoiselle avec son livre sur le banc, la boite aux lettres:
//Les détails ne sont pas en bois mais en plastique : l'imprimante 3D tourne à plein régime /
Cliquez pour agrandir l'image

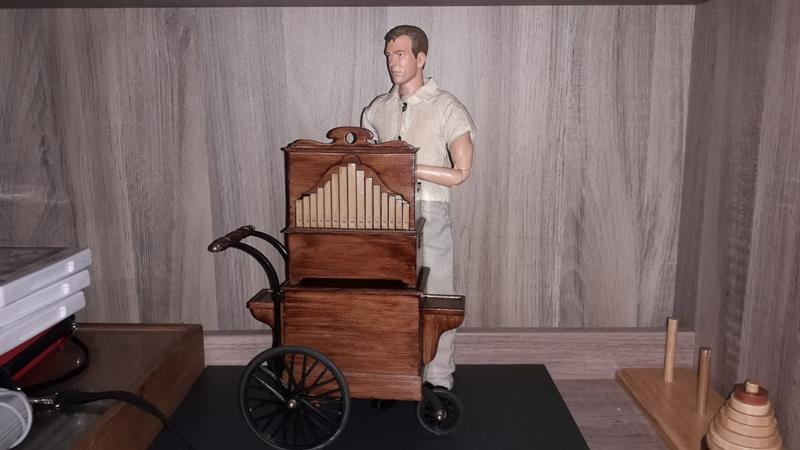

Puis est venu l'orgue de barbarie :
il faut encore que je lui fasse un beau costume et je referai une autre vidéo


Cliquez pour agrandir l'image

Et enfin la camionnette de livraison :
Cliquez pour agrandir l'image

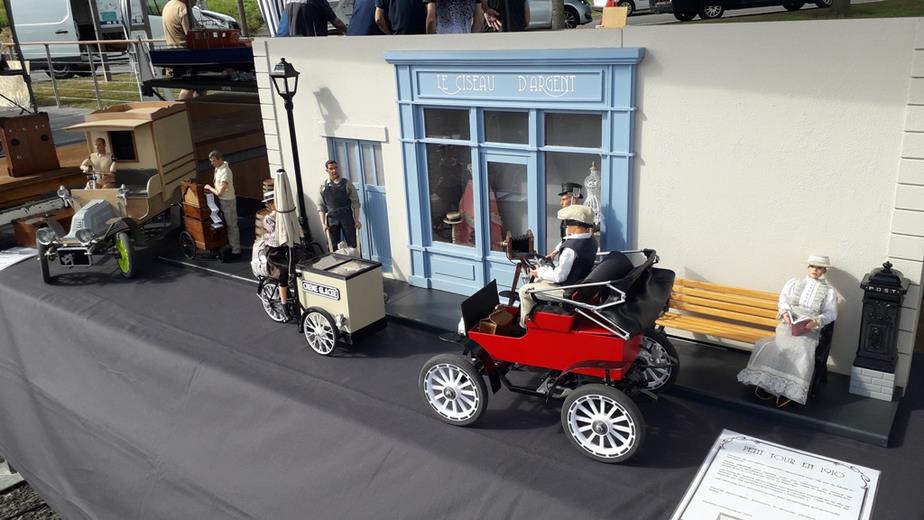

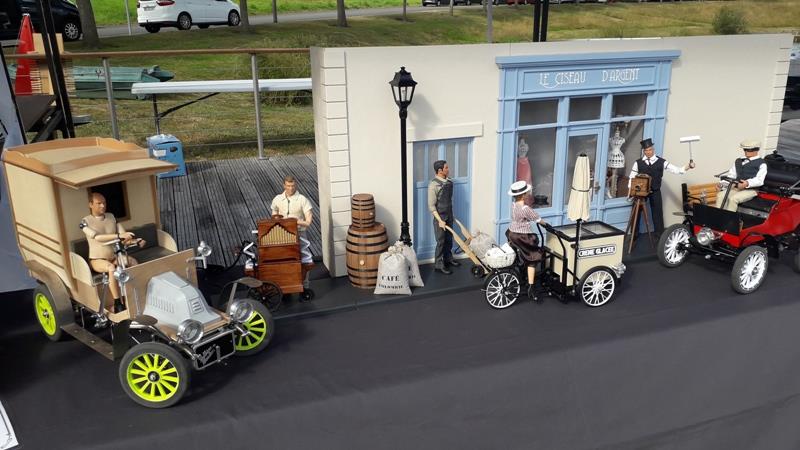

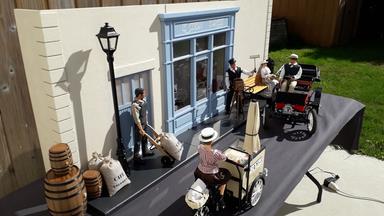

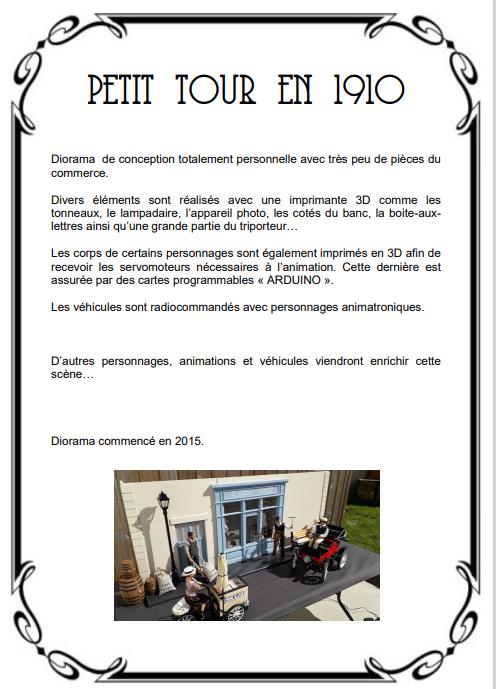

Voici l'ensemble du diorama pris en photo cet été avant la peinture de la camionnette.
Il me faut à l'heure actuelle 2.5m de table pour tout mettre mais je n'ai pas fini... j'ai encore des idées.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

les personnages

Voici quelques photos de détails de mes personnages.

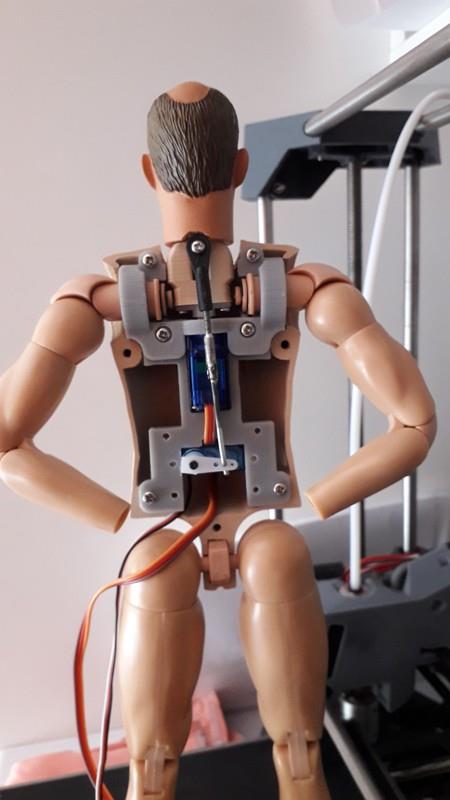

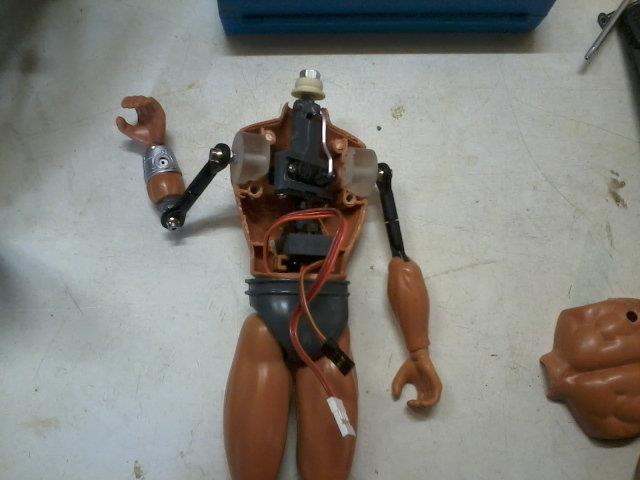

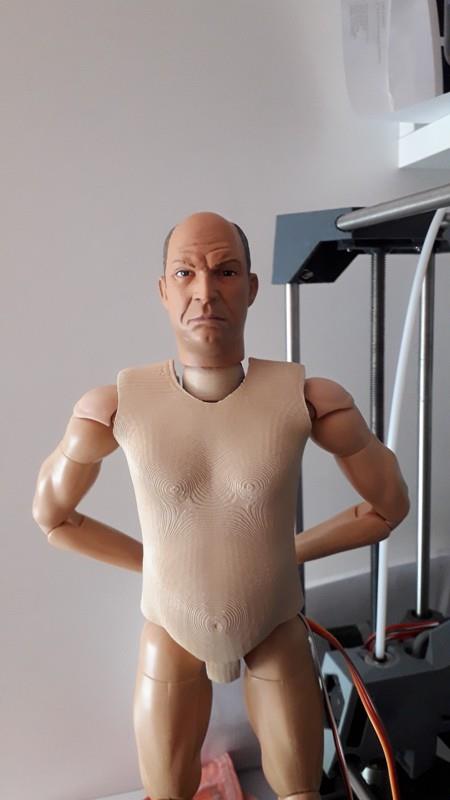

Pour les hommes, j'utilise des figurines au 1/6 desquelles je ne garde que les bras et les jambes. J'achète les têtes séparément.
J'ai modélisé le buste en deux version : un buste mince et un autre plus enveloppé, dans lesquels j'installe une platine servomoteur qui est standard pour les deux modèles.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

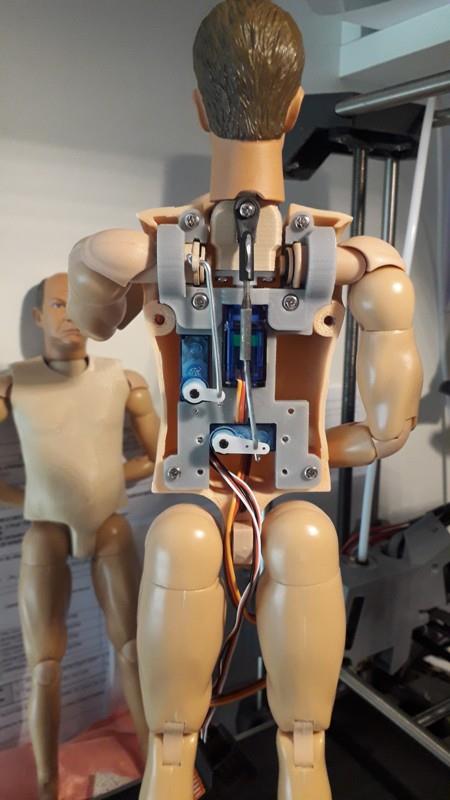

Je peu installer jusqu'à 4 servomoteurs selon mes besoin : 2 servent pour la tête, les 2 autres sont pour lever les bras.

Sur les véhicules c'est le volant et le levier de vitesse qui font bouger le bras et non l'inverse. il en est de même pour la manivelle sur l'orgue de barbarie.
Cliquez pour agrandir l'image

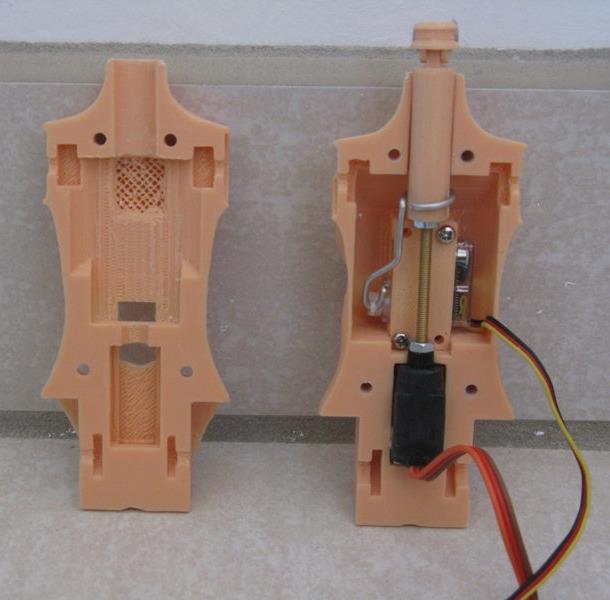

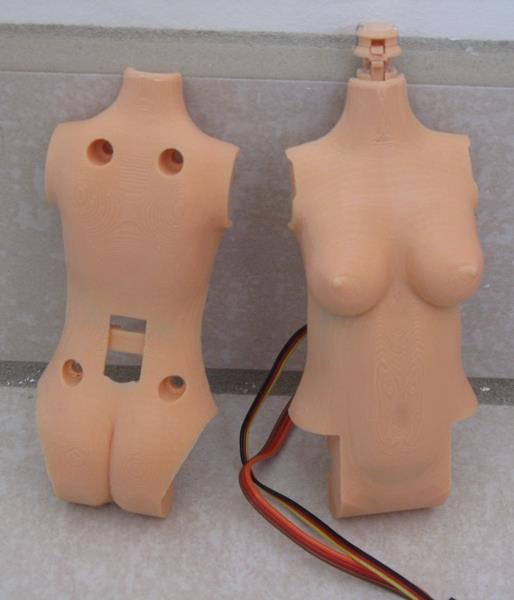

Pour les demoiselles, seules les têtes sont achetées, le corps est entièrement imprimé.

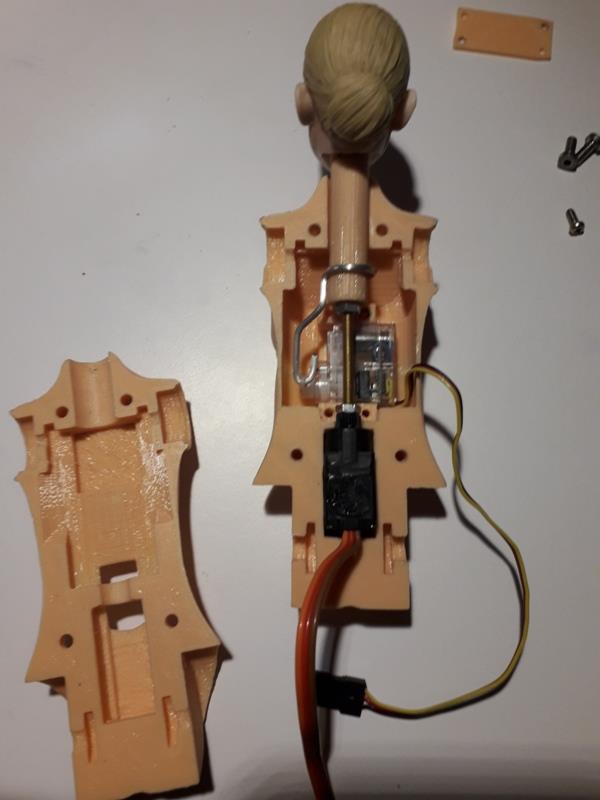

Je ne peux y installer que 2 servomoteurs car la place y est plus restreinte. ils sont donc dédiés aux mouvements de le tête.


Le mouvement droite et gauche est fait par le servo du bas, le mouvement vertical par l'intermédiaire de la tige métallique qui coulisse le long du support de la tête et actionne une fourchette à l'intérieur.

Il y a une articulation au sommet du support de tête.


Voir la vidéo ci-dessus de la demoiselle sur le banc.
Cliquez pour agrandir l'image
Le corps des 2filles (banc et triporteur) est strictement identique.


des véhicules

Cliquez pour agrandir l'image

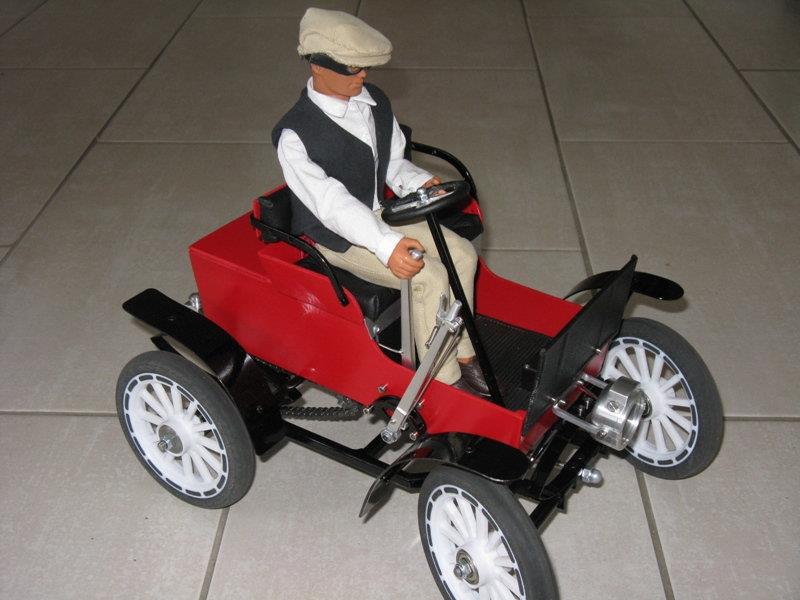

JEWEL 1907


J'ai commencé il y a maintenant 6 ans par une Jewel de 1907. c'est ce que l'on pourrait appeler une calèche sans cheval et qui a été construite sous licence par une multitude de constructeurs surtout aux Etats-Unis avec la même appellation "runabout". J'ai choisi ce véhicule pour sa simplicité et aussi car il y a un volant (c'est plus parlant pour les jeunes que la "queue de vache").

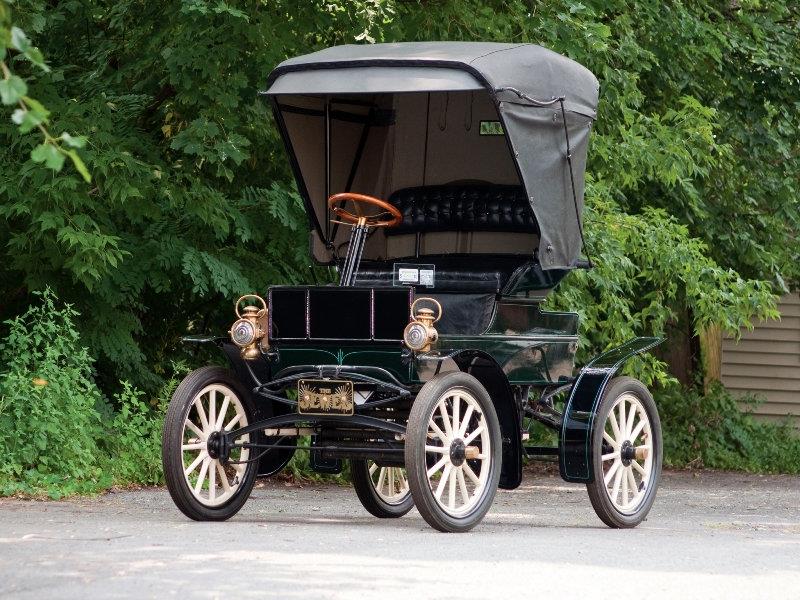

Voici la vraie.
Cliquez pour agrandir l'image

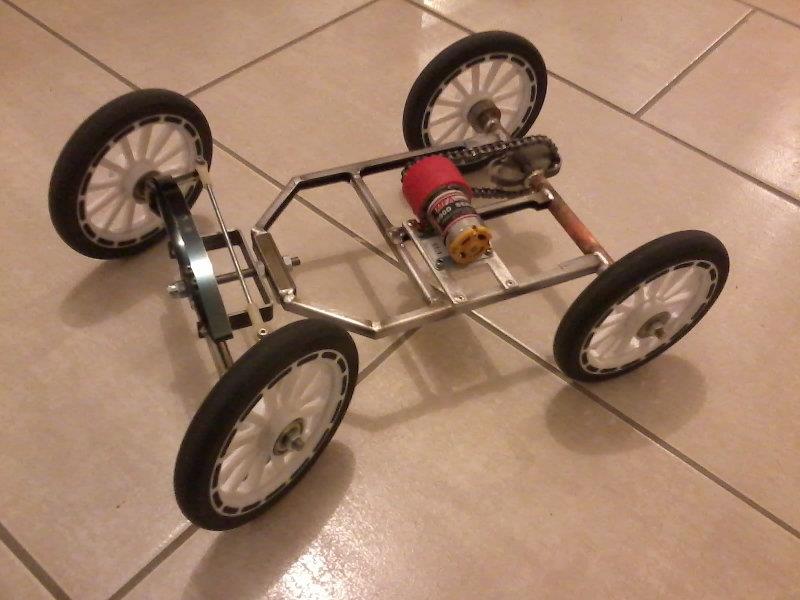

J'ai réalisé le châssis en profilés acier et tube de cuivre acheté en magasin de bricolage et soudé à l'étain.
Cliquez pour agrandir l'image
La transmission se fait par chaîne. les roues sont des roues de trottinette repassées au tour pour les réduire en largeur.
Au départ, j'avais mis un essieu rigide mais on entendait les roues gratter le sol dans les virages.
j'ai donc ensuite adapté un différentiel de voiture rc.
Cliquez pour agrandir l'image

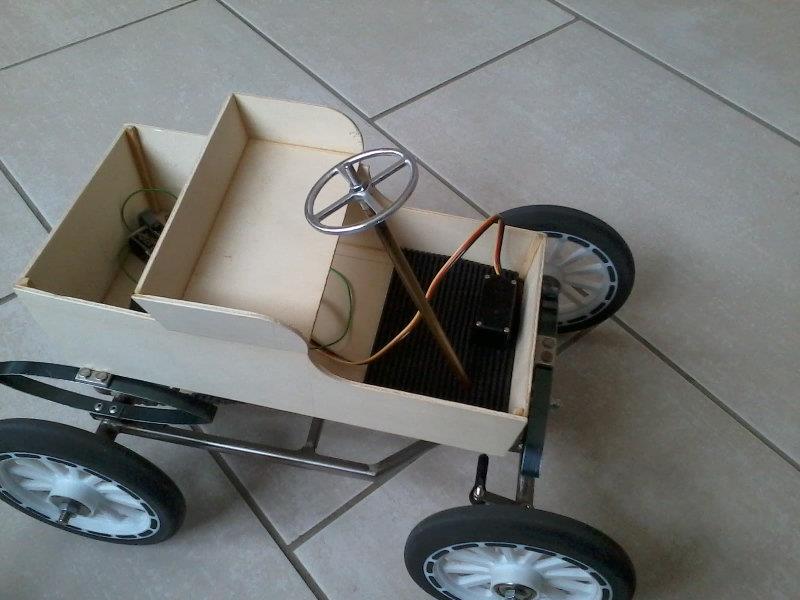

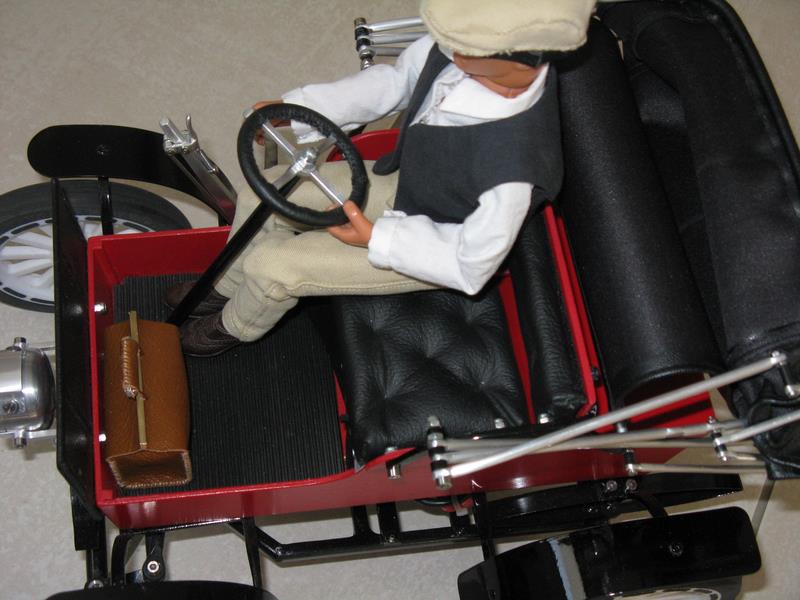

Réalisation de la caisse en ctp de 3mm. Le volant est taillé dans la masse en alu et sera recouvert de cuir.
Les lames de ressort sont en feuillard de cerclage de palettes.

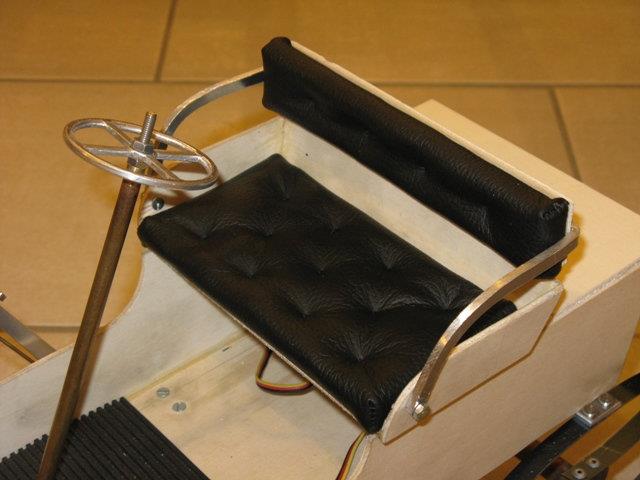

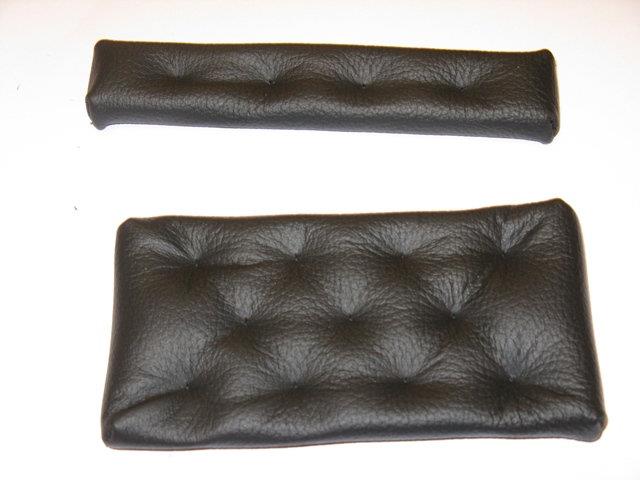

Pour le confort du conducteur, il faut de coussins en mousse bien garnis de cuir.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

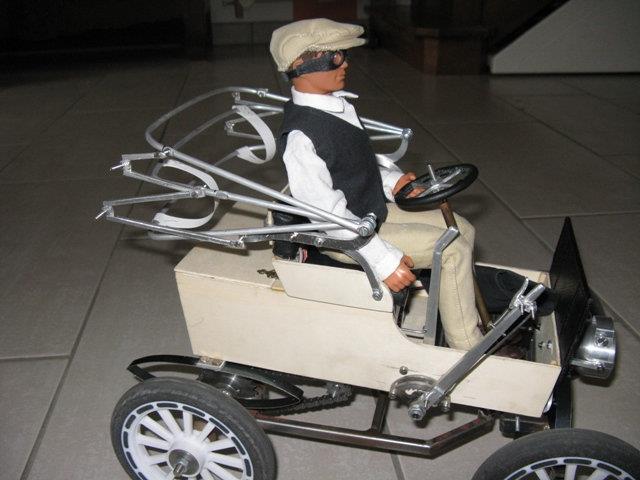

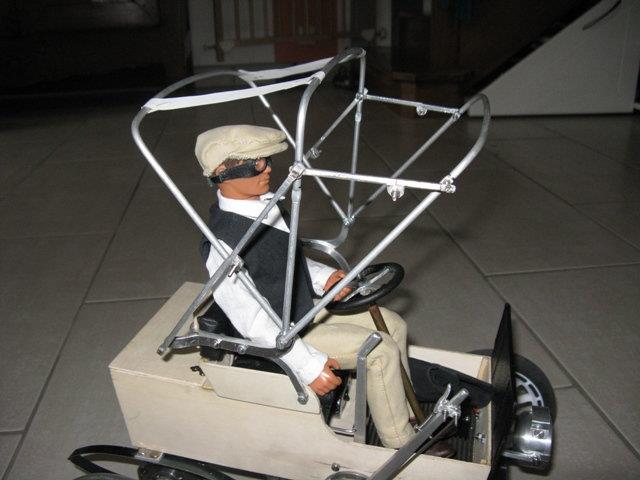

Vient ensuite l'armature de la capote avec ses compas fonctionnels.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

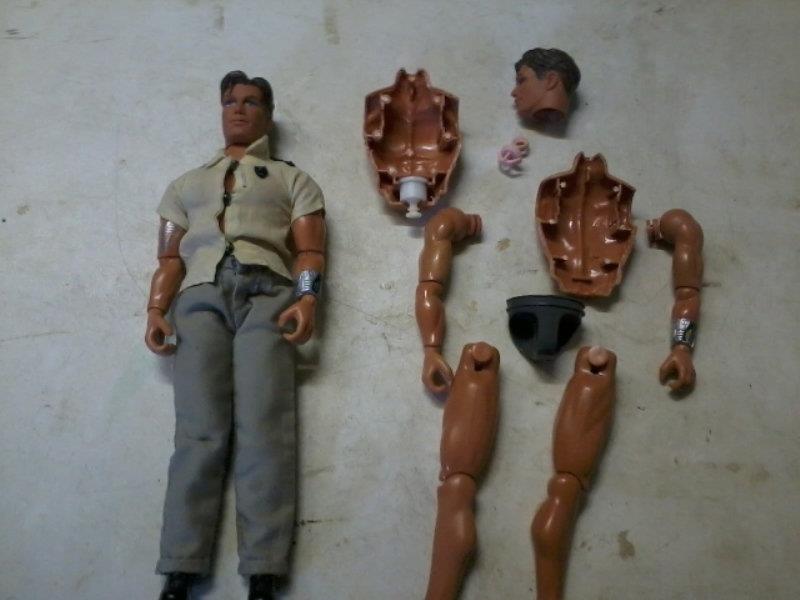

Entre temps j'ai modifié le conducteur. Ici, c'est un action-man acheté en vide grenier. Les suivant seront imprimés en 3D...
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

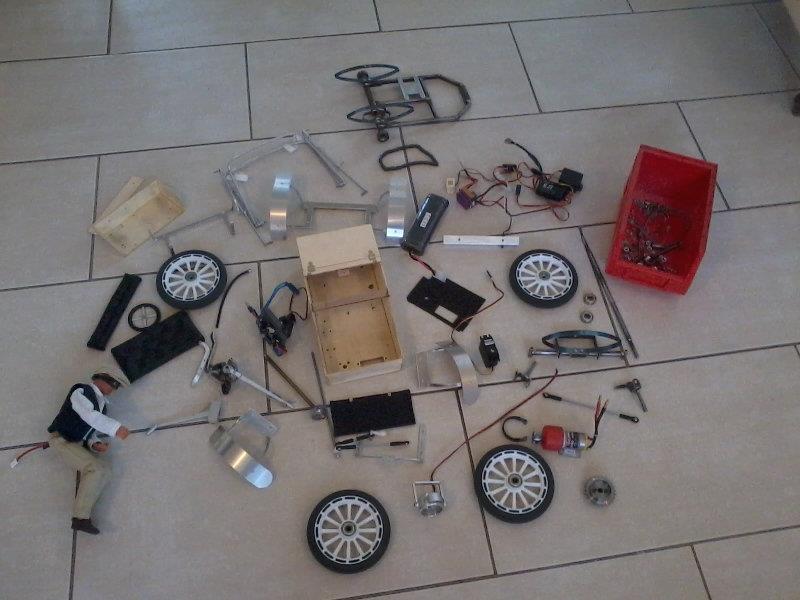

Puis est venu le temps de la peinture… il a fallu tout démonter !
Cliquez pour agrandir l'image

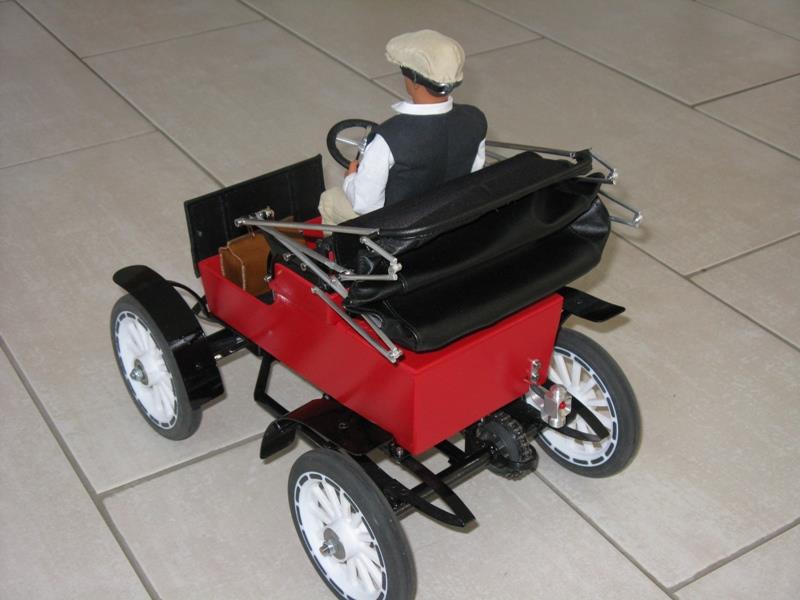

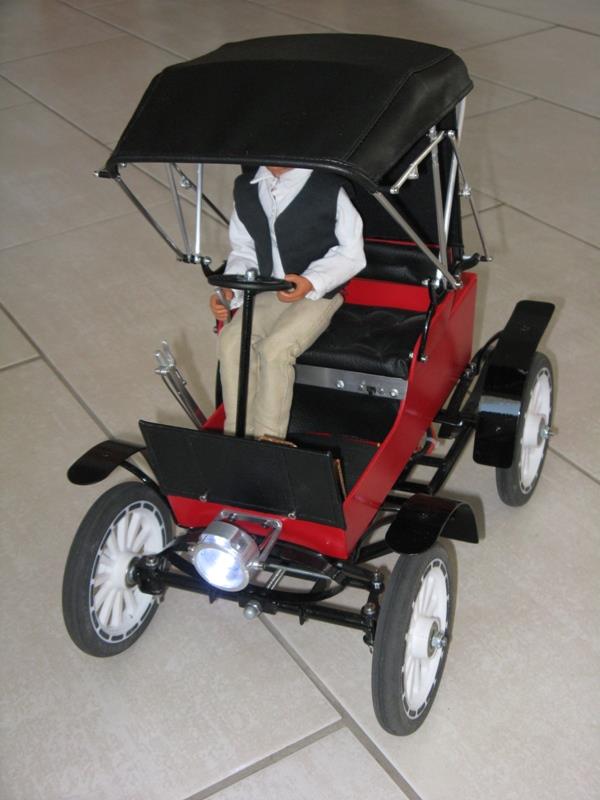

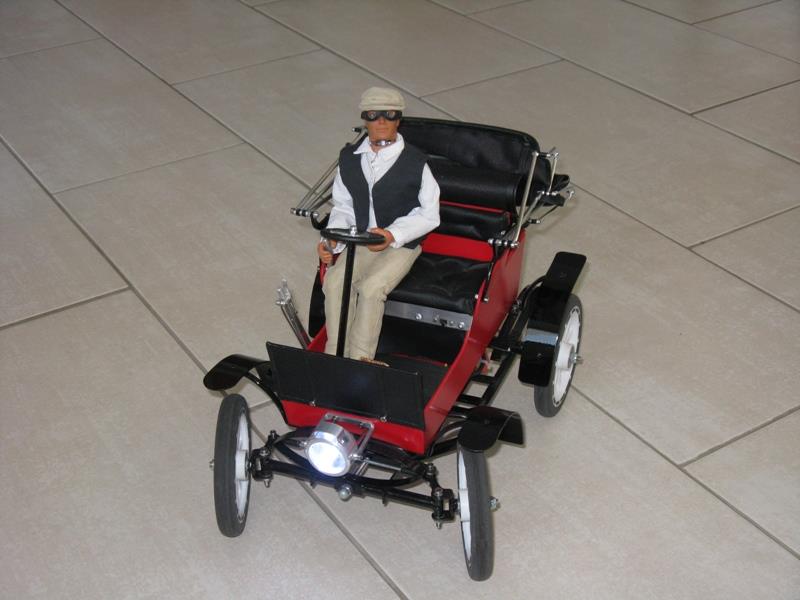

Et voici le résultat, la capote et les vêtements sont réalisés par mon épouse.
Vidéo à voir ci-dessus

.


TRIPORTEUR


Après avoir construit la Jewel, j'ai un peu compliqué la chose avec le triporteur. J'ai réduit la place pour la radiocommande mais avec le cadre à l'arrière, je ne peux pas y mettre d'élément mécanique.

L'idée m'ai venue avec cette vidéo :
Cliquez pour agrandir l'image

Pour plus de stabilité, le triporteur est devenu logique avec ses 3 roues.

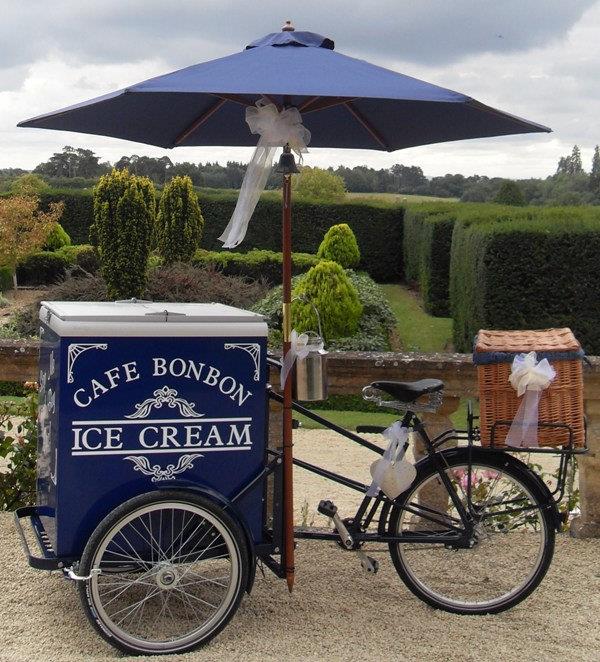

voici un original :

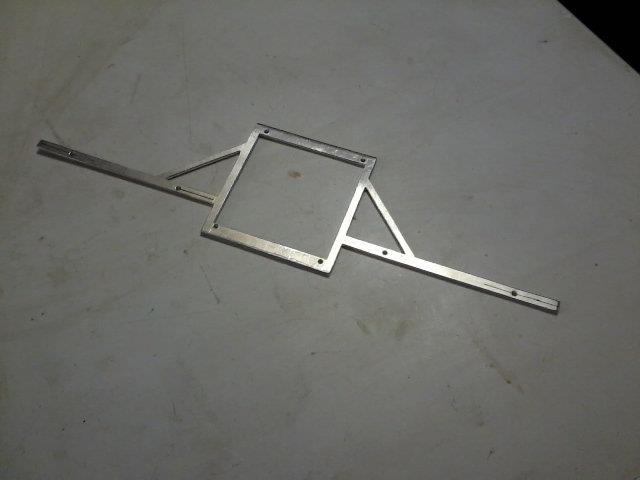

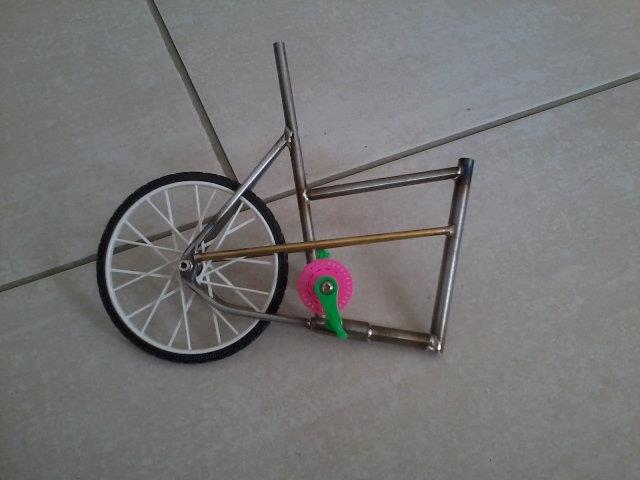

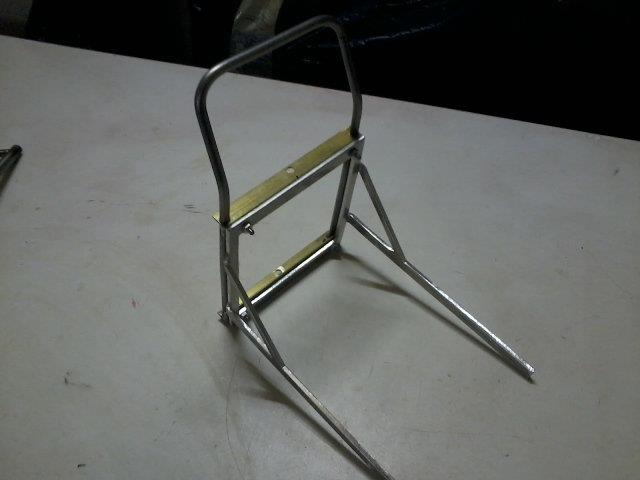

J'ai commencé la construction par le cadre le acier et laiton toujours soudé à l'étain. J'ai commandé 2 vélos "barbie" en chine pour avoir les roues… ça ne m'a coûté que 4€.

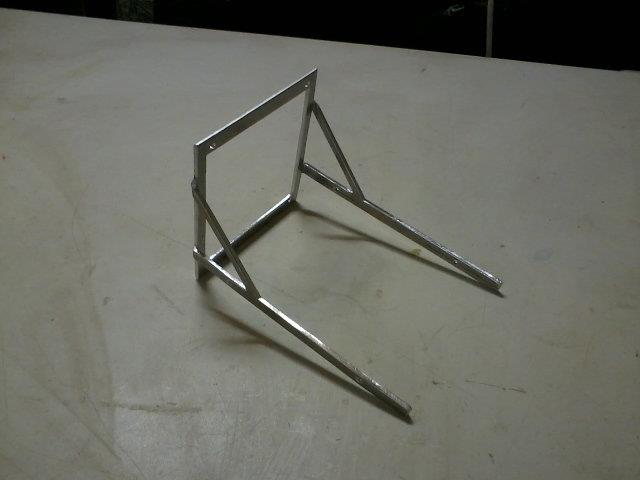

La structure de la partie avant est découpée dans une tôle alu de 3mm
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Le fond de la caisse à été réalisée en impression 3D (je me suis enfin décidé à acheter une imprimante qui aujourd'hui a déjà été remplacée par une autre plus performante).

Avec l'imprimante 3D, j'ai également fait la caisse (les vitres coulissent), le pédalier, les garde-boues, les phares, le porte bagage.

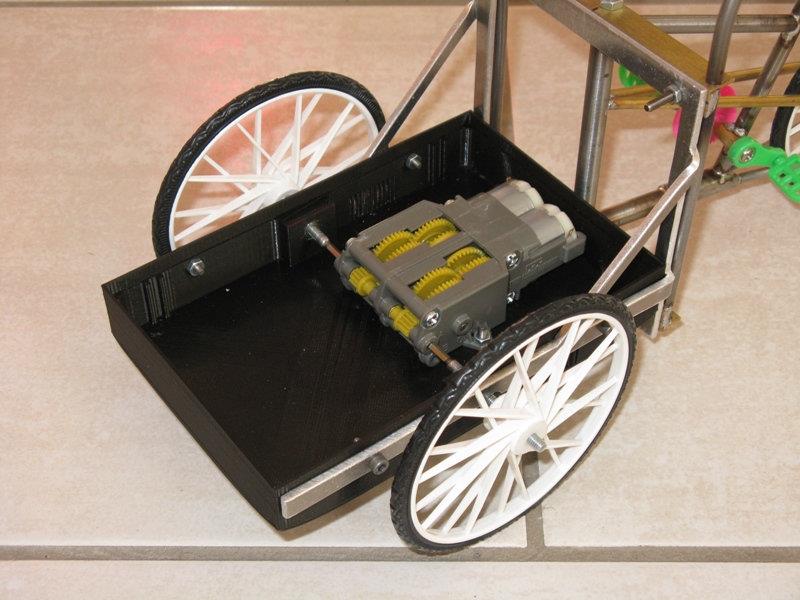

Le moto-réducteur Tamiya 70097 à parfaitement fonctionné pendant 2 ans mais à trop lui en demander dans les côtes, les pignons en plastique ont lâché. il à été remplacé par 2 moto-rèducteurs n20 plus silencieux (je n'ai pas de photos).
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

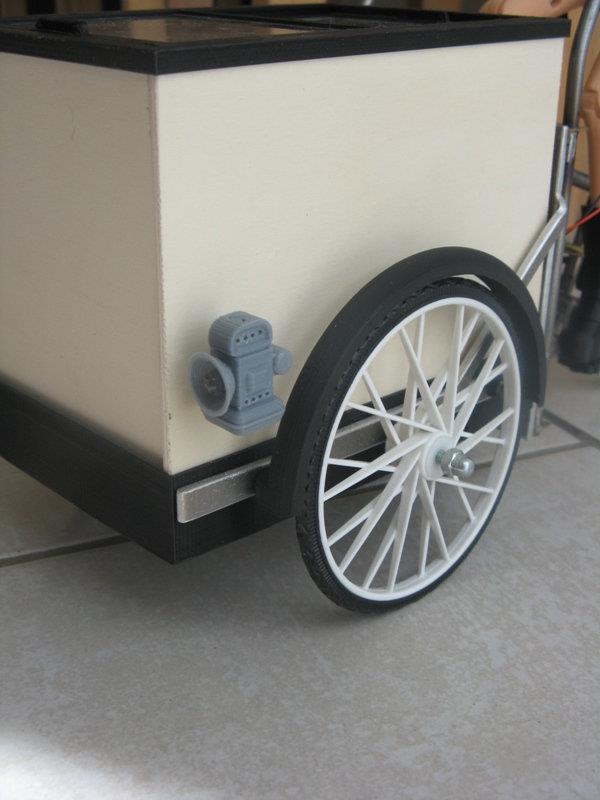

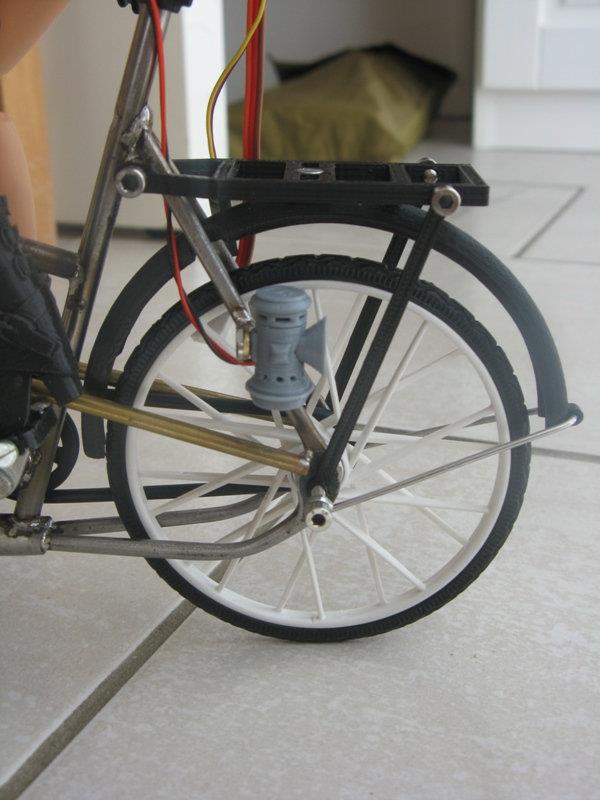

Pour info, ce sont les roues avant qui entraînent le triporteur :
la roue arrière est reliée au pédalier par un joint torique et entraîne le mouvement de pédalage.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

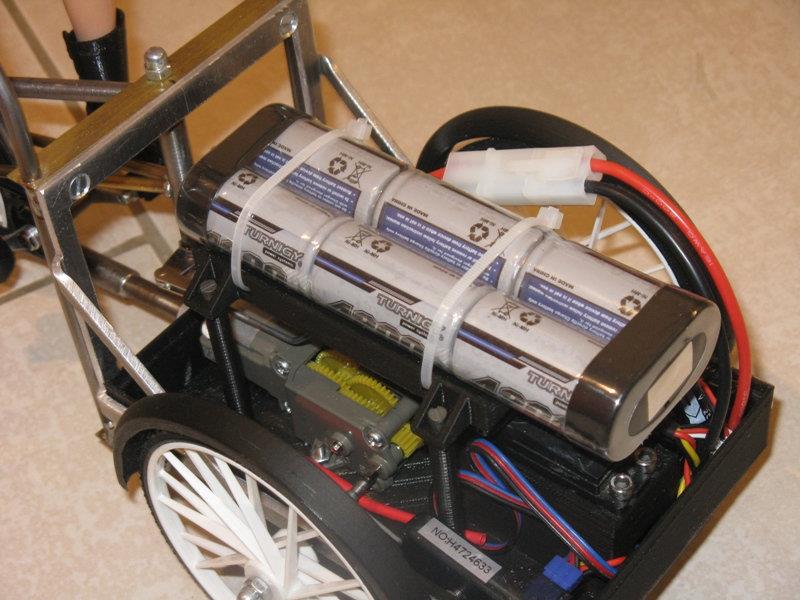

Le compartiment technique est bien plein avec la batterie! !

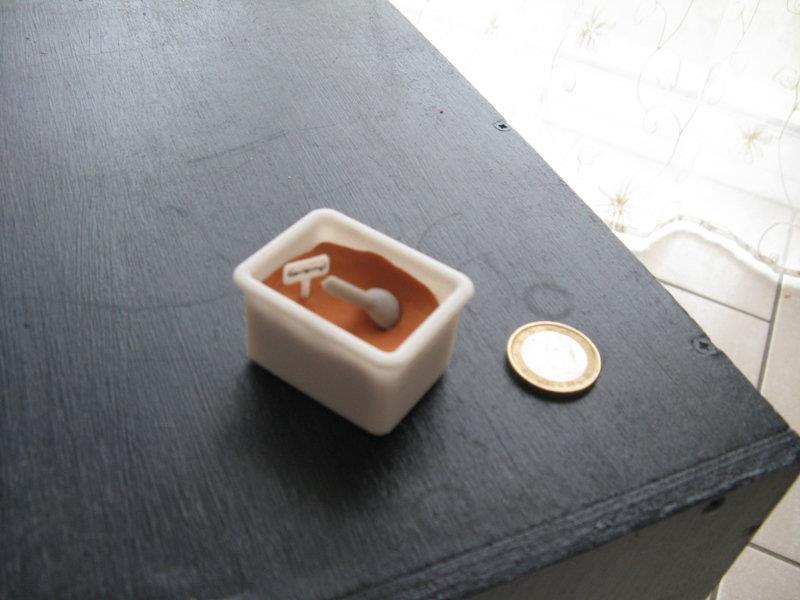

Il a quand même la place pour la glace. les bacs sont imprimés. la glace et les cônes sont en pâte FIMO …

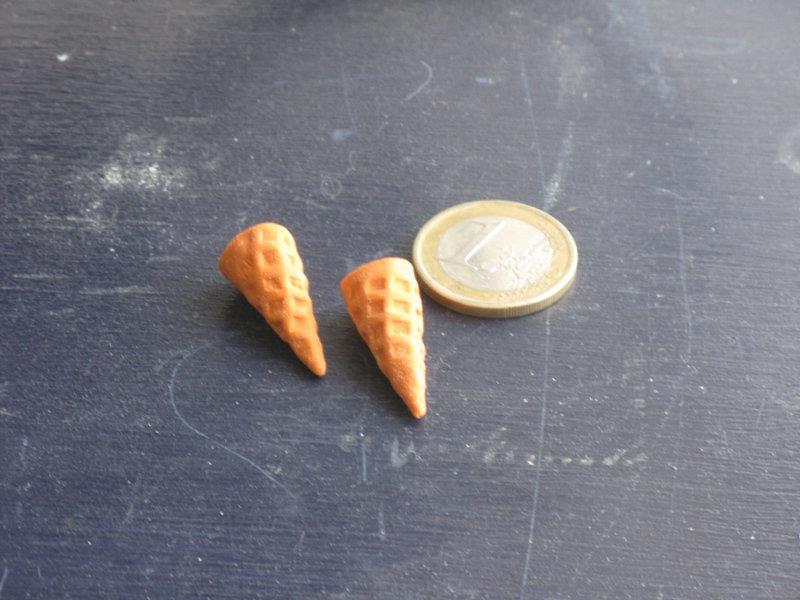

j'ai fait environ 60 cônes!!!
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

Comme pour la voiture, il fallait un personnage pour faire avancer ce triporteur. Cette fois ci ce sera une demoiselle : le corps de cette dernière est réalisée entièrement en impression 3D, seule la tête à été achetée.

Le servomoteur du bas sert au mouvement droite et gauche. l'autre au mouvement verticale en actionnant la tige métallique qui coulisse le long du support de la tête. cette tige fait coulisser une fourchette se trouvant dans le support de tête.
Enfin cette dernière actionne la tête.

La partie couture à encore une fois été réalisée par mon épouse
en dehors du chemisier qui à été acheté.

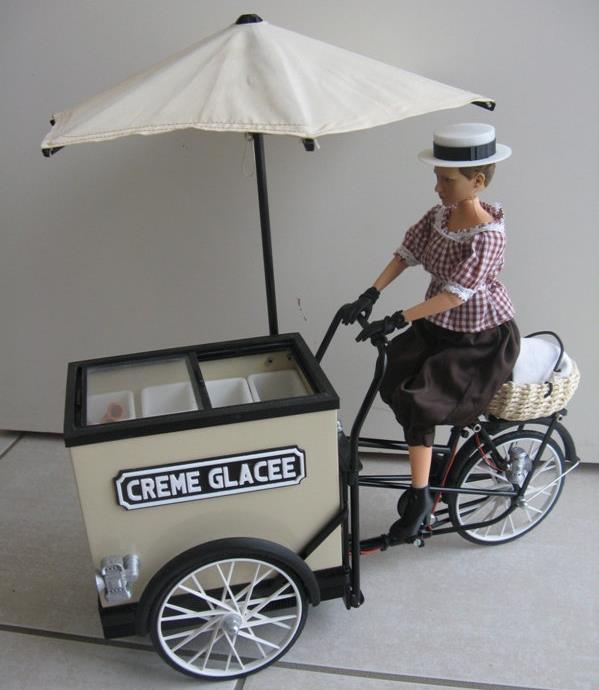

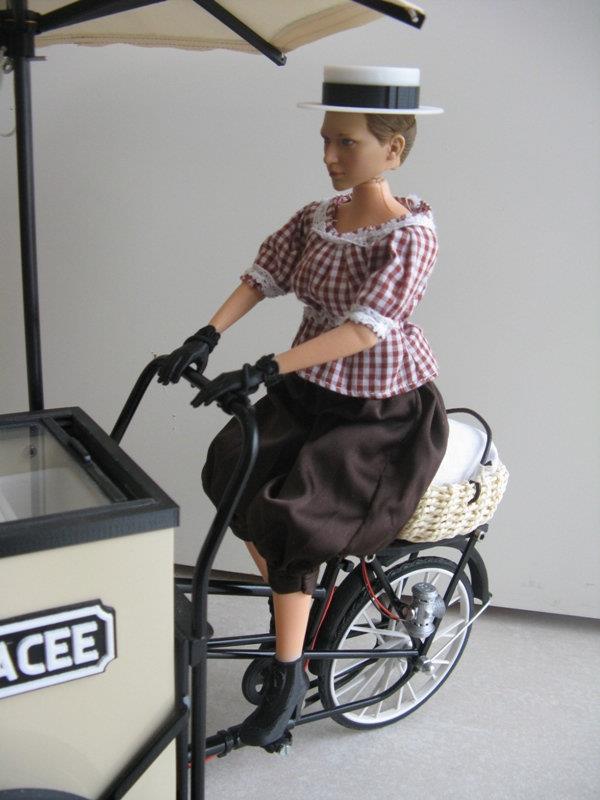

Voici le résultat
:
Cliquez pour agrandir l'image

.

Cliquez pour agrandir l'image

une CAMIONETTE de livraison De DION BOUTON


dont l'inspiration vient de cette photo :
Cliquez pour agrandir l'image
J'ai commencé par faire les roues, comme sur la voiture,
ce sont des roues de trottinette repassées au tour pour être amincies.
Cliquez pour agrandir l'image

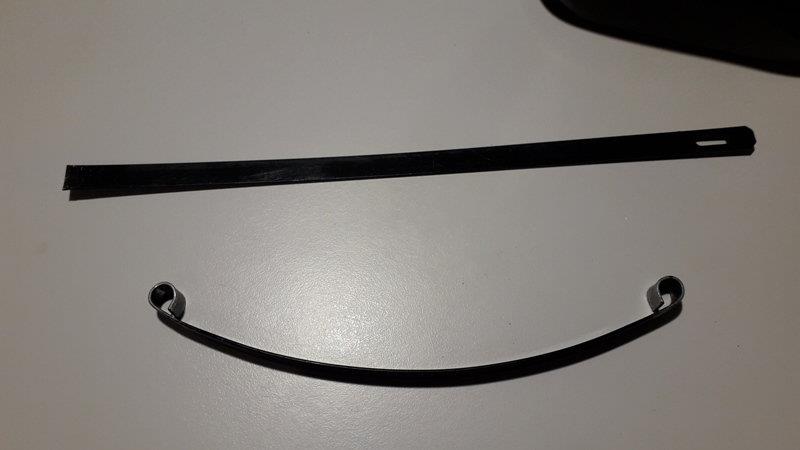

Les lames de ressorts cette fois sont réalisées avec des baleines d'essuie-glaces.
Il faut chauffer à rouge les extrémités pour former les boucles.
Cliquez pour agrandir l'image

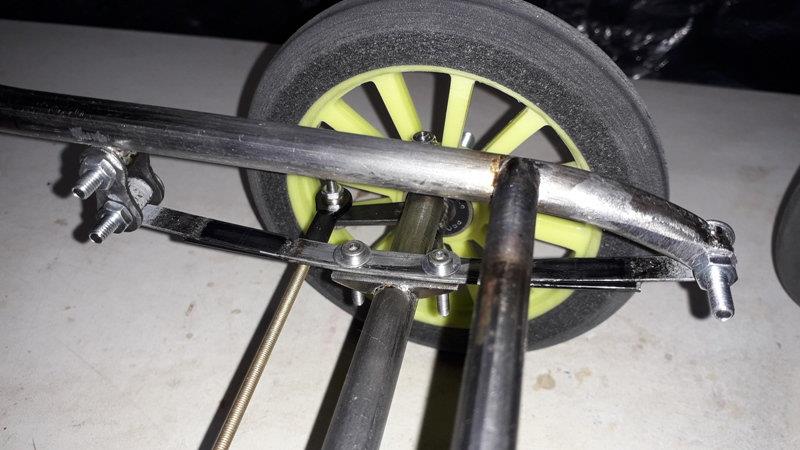

Montage sur l'essieu

Cliquez pour agrandir l'image

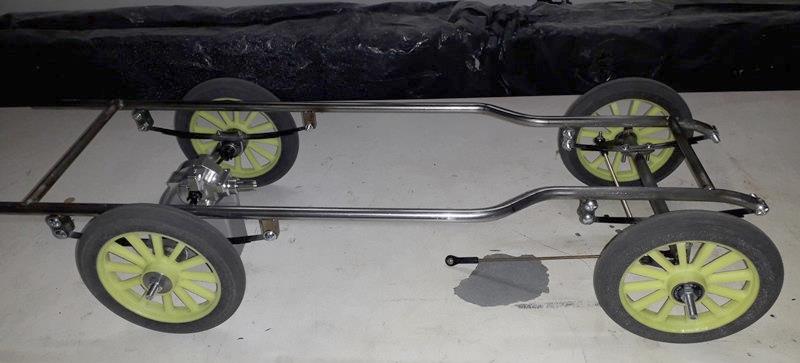

Le châssis est comme d'habitude en profilés acier.
Cliquez pour agrandir l'image

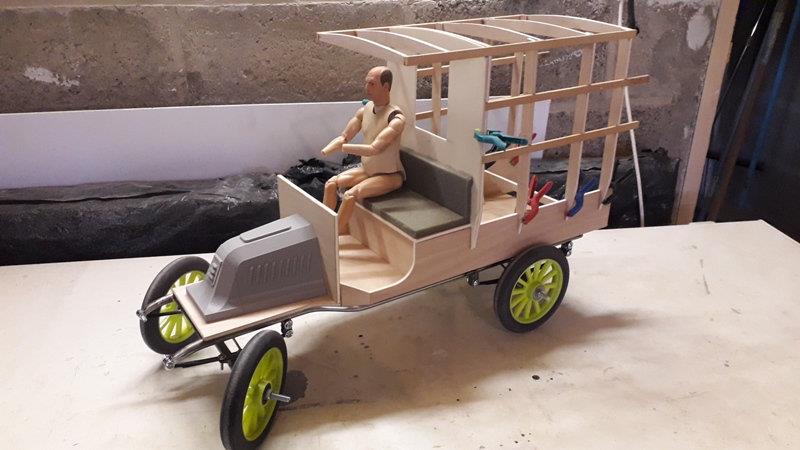

Fabrication de la caisse en contre plaqué et latte de bois. le capot moteur est imprimé en 3D.
Cliquez pour agrandir l'image

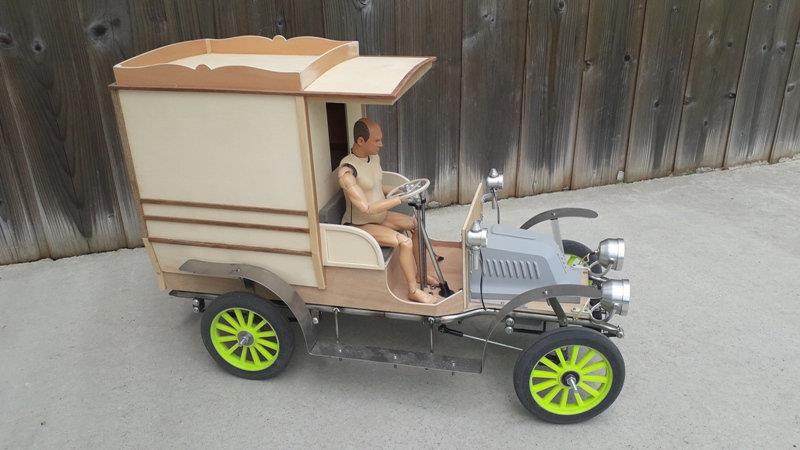

Mise en place des ailes en tôle d'acier de 0.8mm et habillage de la caisse.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

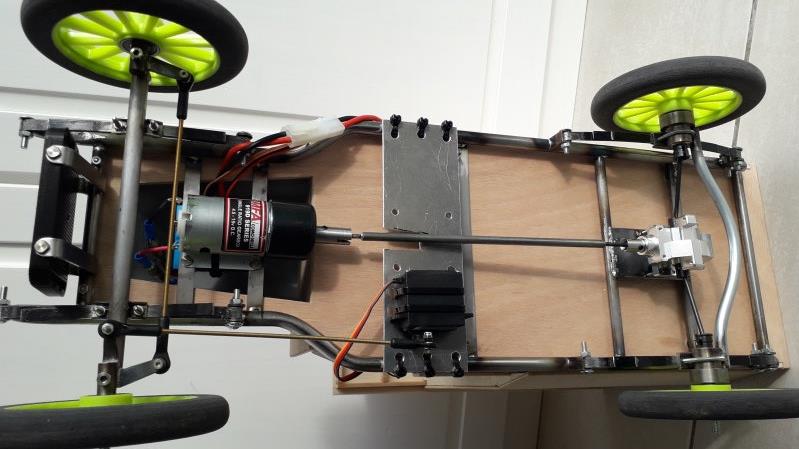

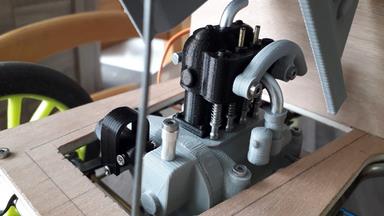

Le moteur électrique des positionné sous le châssis ce qui permet d'avoir de la place sous le capot pour le faux moteur et ainsi de cacher la véritable propulsion.
Cliquez pour agrandir l'image

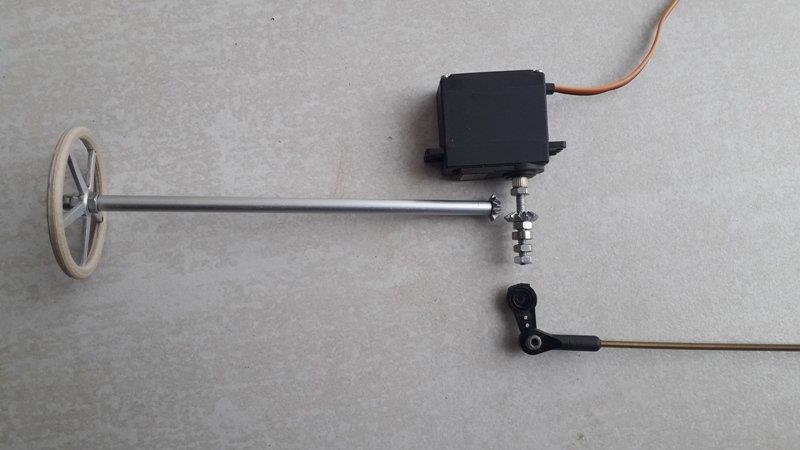

Le servo qui assure la direction fait également tourner le volant par l'intermédiaire de pignons coniques provenant d'un différentiel.


La jante du volant n'est pas en bois mais en impression 3D avec du filament bois
Cliquez pour agrandir l'image

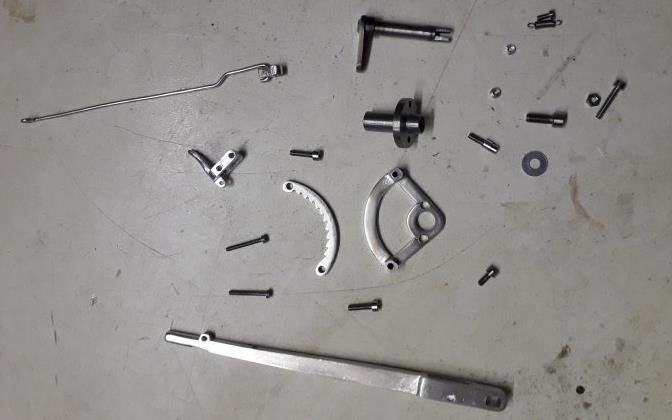

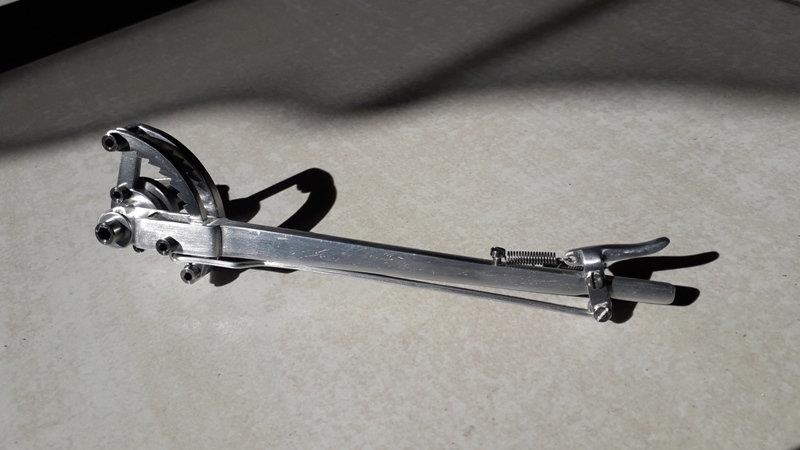

Détails de la réalisation du frein à main (le même que celui de la voiture). il est fonctionnel mais n'est raccordé à rien.

Sur la voiture, j'avais mis une sangle autour d'un tambour sur l'essieu arrière,
mais cela ralentissait la voiture et fatiguait la batterie.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

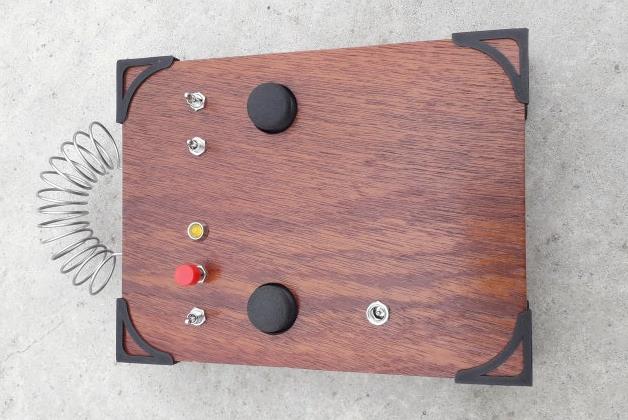

Pour ce modèle, je suis parti sur une radiocommande maison avec un ARDUINO. j'ai donc fait mon propre boîtier d'émetteur.

Le ressort sur le haut de la radio est purement décoratif
Cliquez pour agrandir l'image

Pose des différentes baguettes de décoration de la caisse ainsi que des phares.

Pour le conducteur de cette camionnette, j'ai acheté une figurine 1/6ème dont je n'ai gardé que les bras et les jambes, le torse est imprimé.
J'ai modélisé 2 versions du corps un mince et un plus enveloppé. (Voir i-dessus)
A l'intérieur, il y a une platine radio standard pour les 2 versions sur laquelle je peux mettre jusqu'à 4 servos selon mes besoins. 2 pour les mouvements de la tête et 2 pour lever les bras. Ces derniers ne sont pas présents ici : ce sont le volant et le levier de vitesse qui actionnent les bras.

Cliquez pour agrandir l'image

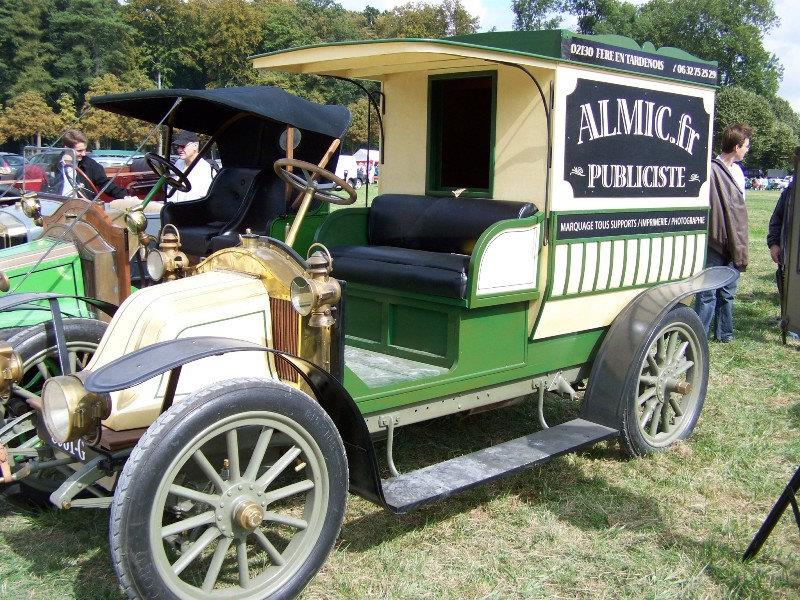

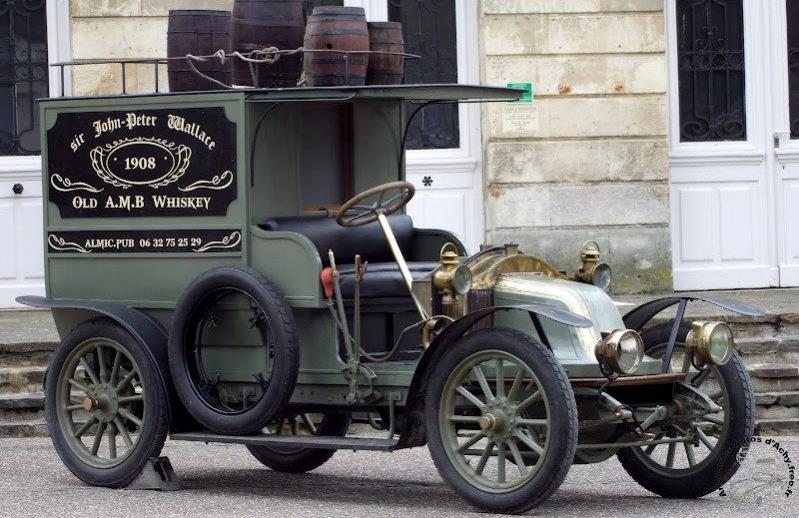

Les couleurs de ma camionnette sont devenues évidentes
quand je suis tombé sur cette photo
:
Cliquez pour agrandir l'image

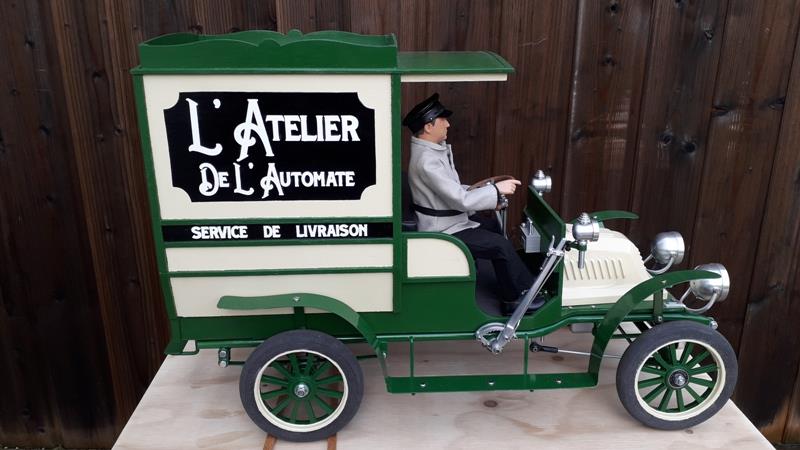

Et voici le résultat. pour cette fois les vêtements
ne sont pas de mon épouse mais de moi
:
Cliquez pour agrandir l'image
Je me suis longuement pris le tête pour savoir ce que j'allais écrire sur le côté et finalement ,
je trouve que l'atelier de l'automate me correspond assez bien.
J'en ai même fait le nom de ma chaîne YouTube
.

le décor

Comme vous avez pu le voir précédemment, j'ai réalisé un décor pour donner un environnement à mes véhicules lors des expos.

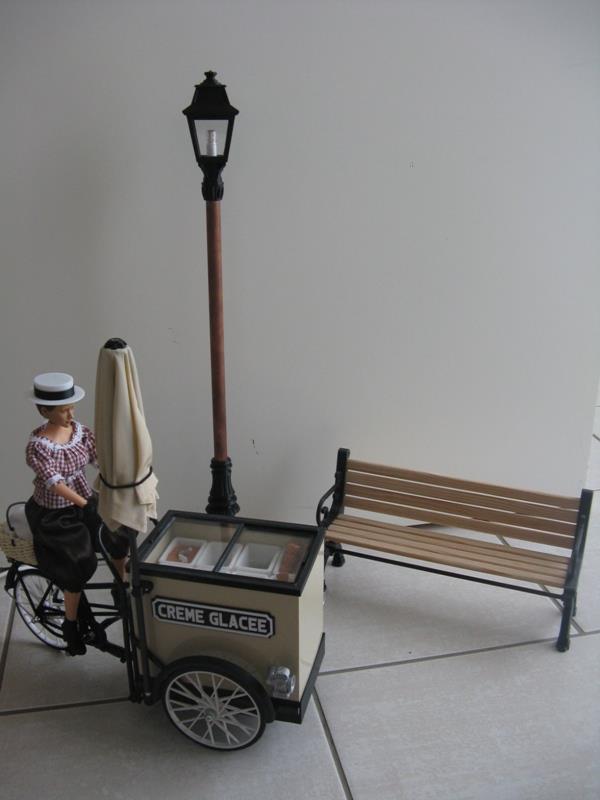

Tout à commencé par un lampadaire et un banc.
Cliquez pour agrandir l'image

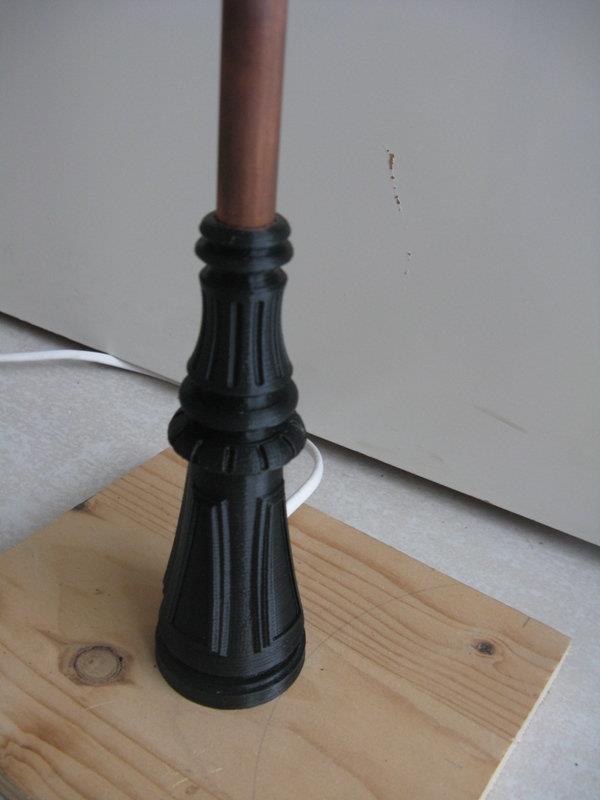

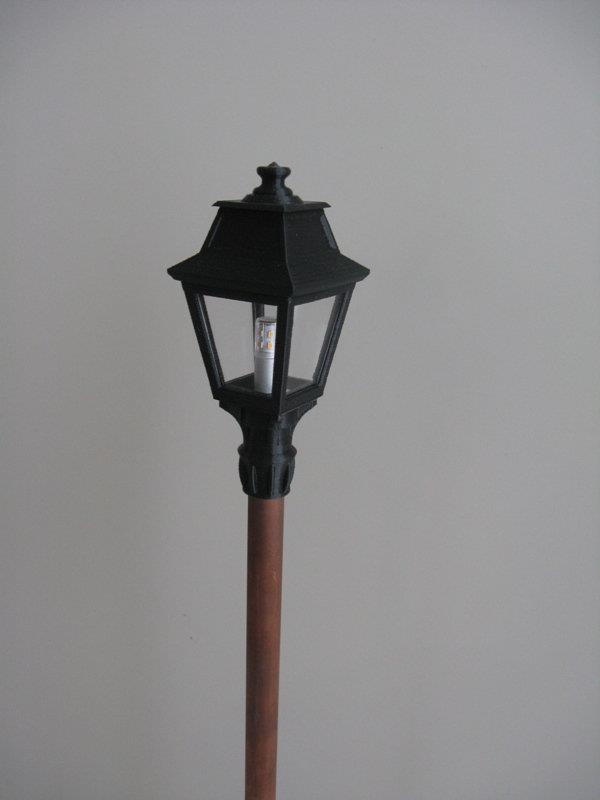

Le lampadaire dont le pied et la lanterne sont en impression 3D.
Le poteau est un tube cuivre de 14mm.

Il est bien sûr fonctionnel! !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

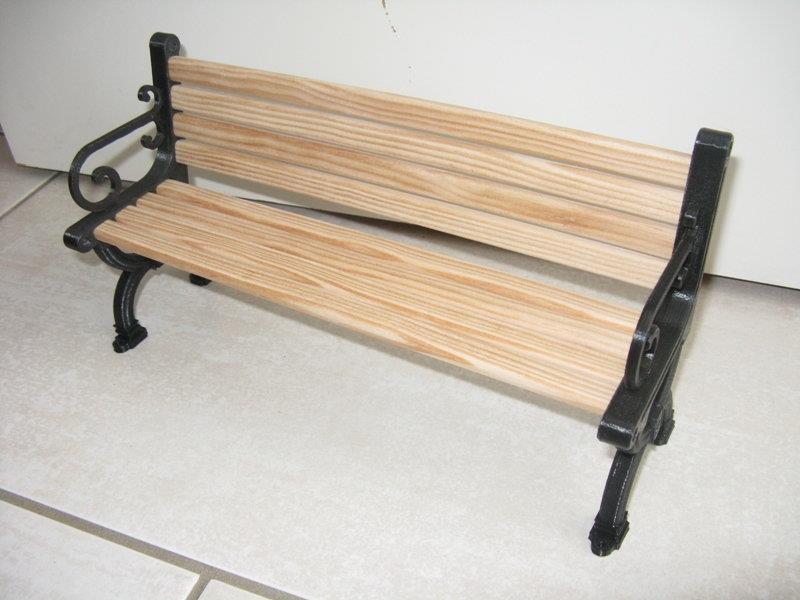

Pour le banc, les 2 cotés sont aussi imprimés.
Les lattes sont en bois.

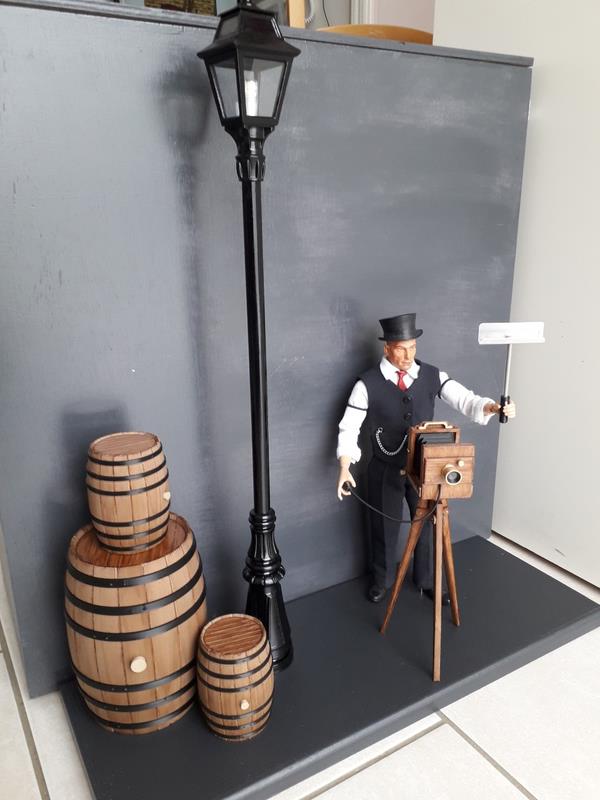

Ensuite est venu le tour du photographe.

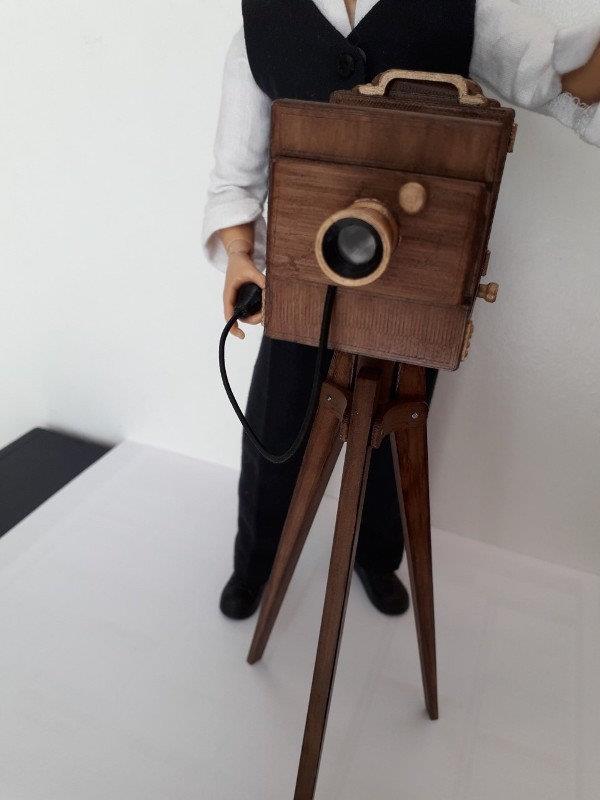

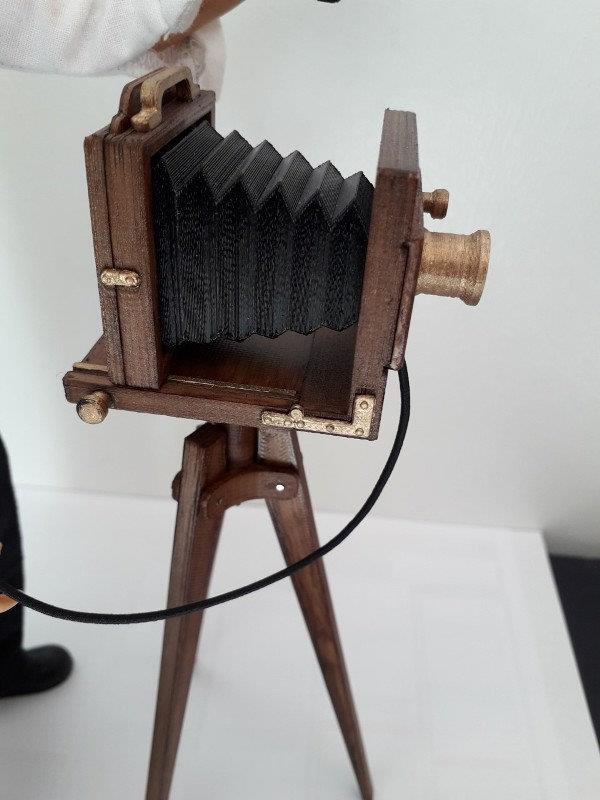

L'appareil photo ainsi que les tonneaux sont imprimés avec du filament bois. De la teinture bois dur passée en 2 couches en faisant des taches leur donne cet aspect.
Petite astuce, le remplissage d'une pièce se fait en diagonale donc en positionnant la pièce à 45° on peut respecter le sens du bois.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

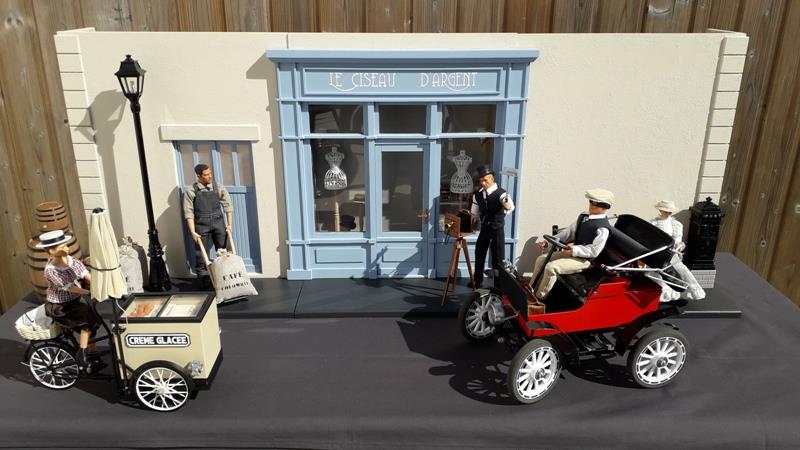

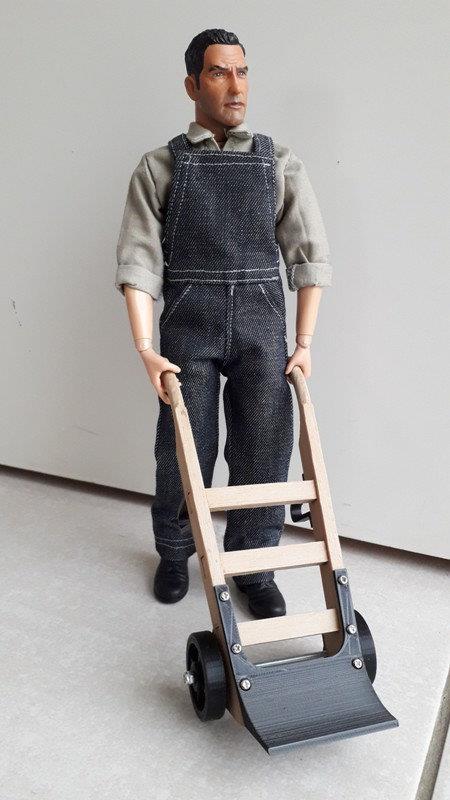

J'ai ensuite rajouté d'autres personnages comme l'ouvrier avec son diable.
Cliquez pour agrandir l'image

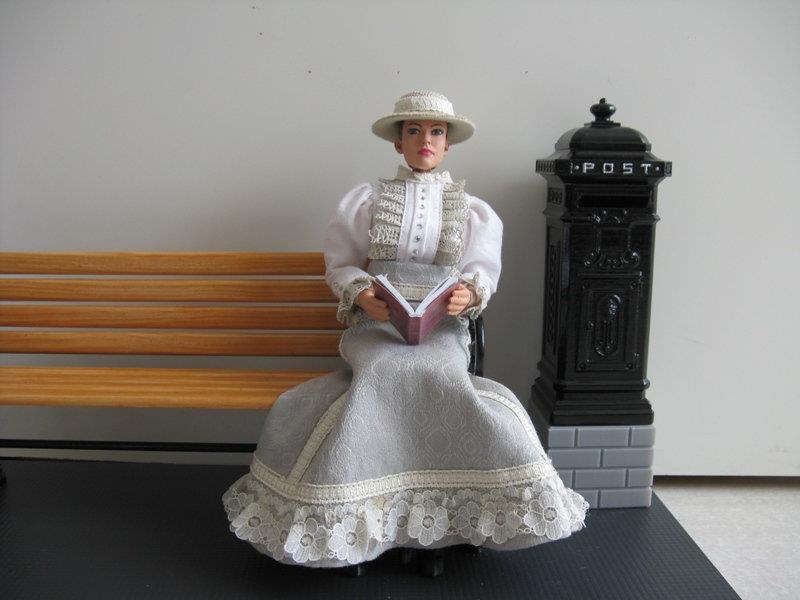

Ou encore une demoiselle sur le banc qui lit un livre. Cette dernière est une "copie" de celle sur le triporteur.
Elle est aussi animée à l'aide d'un automate Arduino placé dans la boite aux lettres.
Cliquez pour agrandir l'image
Le dernier est un organiste avec son orgue de barbarie lui aussi animé.
Cliquez pour agrandir l'image

Vue d'ensemble avant la peinture de la camionnette.

à propos des roues

Cliquez pour agrandir l'image

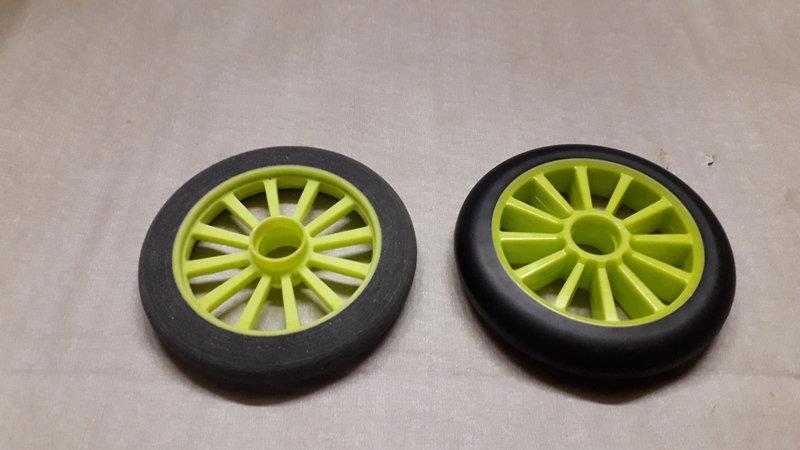

Les roues du triporteur sont bien des roues de vélo Barbie achetées sur Aliexpress,

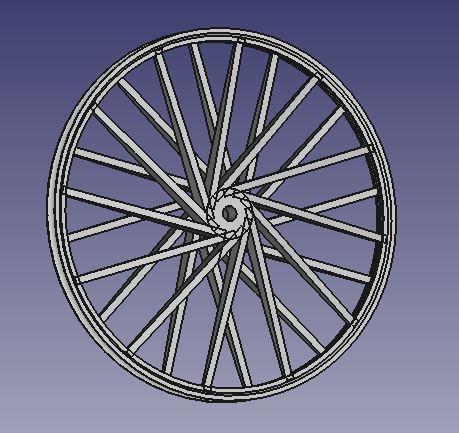

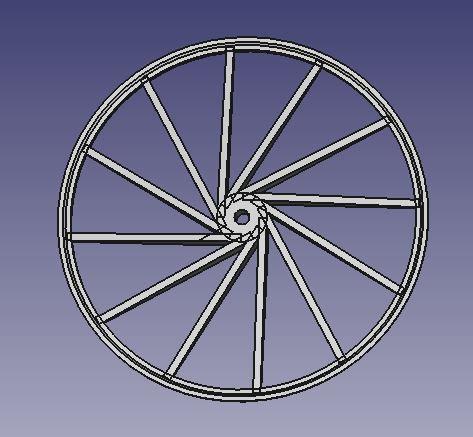

J'ai réussi à en modéliser et imprimer en 3D, il faut imprimer 2 demi jante comme celle-ci:
Cliquez pour agrandir l'image
En les assemblant, on obtient une roue à rayon. iI suffit de mettre un joint torique et le tour est joué.

Elle n'est pas parfaite mais elle fait le job.
Cliquez pour agrandir l'image
C'est de cette façon que j'ai réalisé les roues de l'orgue de barbarie.

Quant aux roues de la voiture et du camion, j'ai utilisé des roues de trottinette de 125mm de diamètre ayant le bon nombre de rayon de chez décathlon.

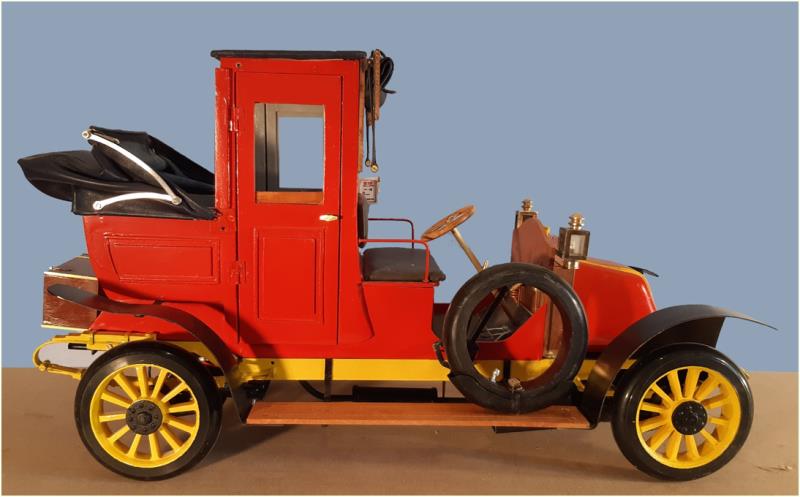

J'ai un ami qui à utilisé ces mêmes roues sur son taxi de la marne»»»

Vous pouvez contacter Hervé en cliquant sur son nom :
hervé LANGLAIS

documentation

Cliquez pour agrandir l'image
Un lien offert par Hervé.

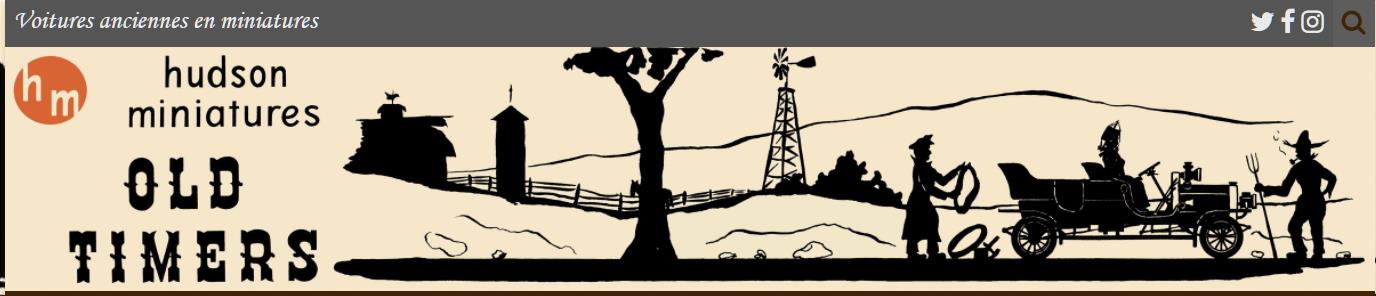

Voilà de quoi satisfaire tous ceux qui souhaitent construire un véhicule ancien ...

http://www.theoldtimers.ru/?page_id=673&lang=en
Cliquez pour agrandir l'image
Exemple d'un plan à télécharger sur ce site : Buick Bug de 1911
