les photos de Juan, de Patrick V, Gilbert

Avec Juan, le Mare Nostrum, le San francisco, le San Juan Nepomuceno , le Santisima Trinitad; avec Patrick, une magnifique locomotive et des moteurs à profusion ; avec Gilbert, l'Africa Queen , un zodiac et une chaloupe de rêve ...

la galerie de Juan

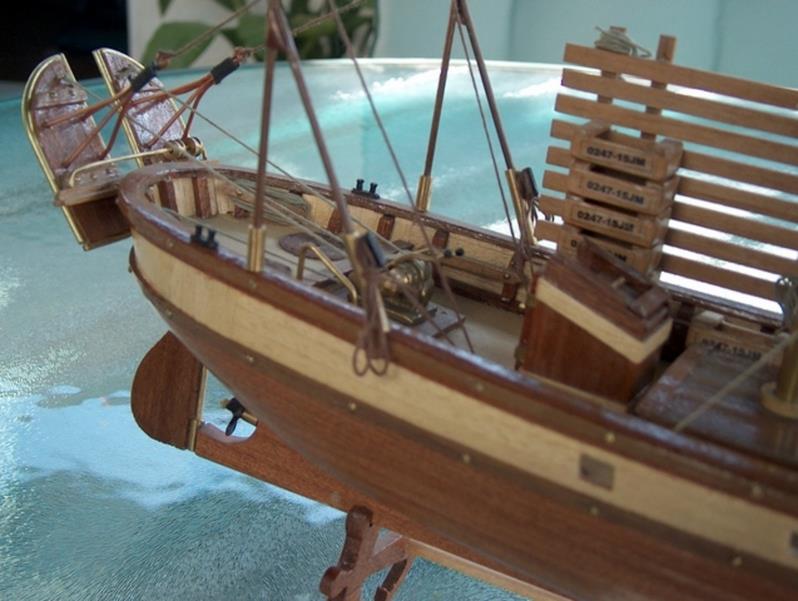

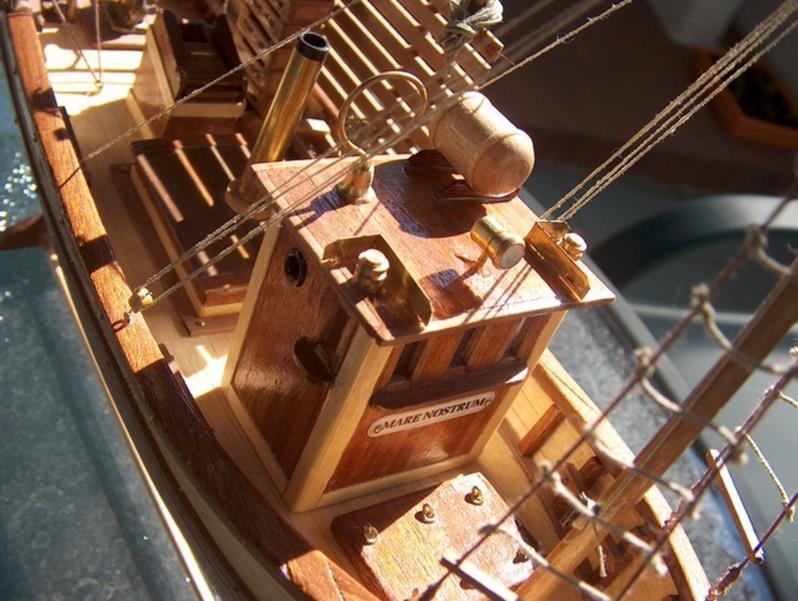

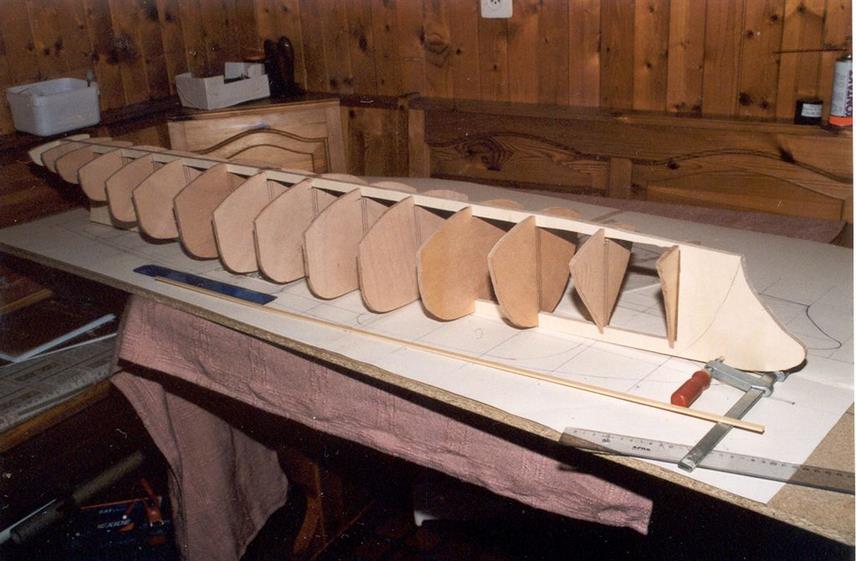

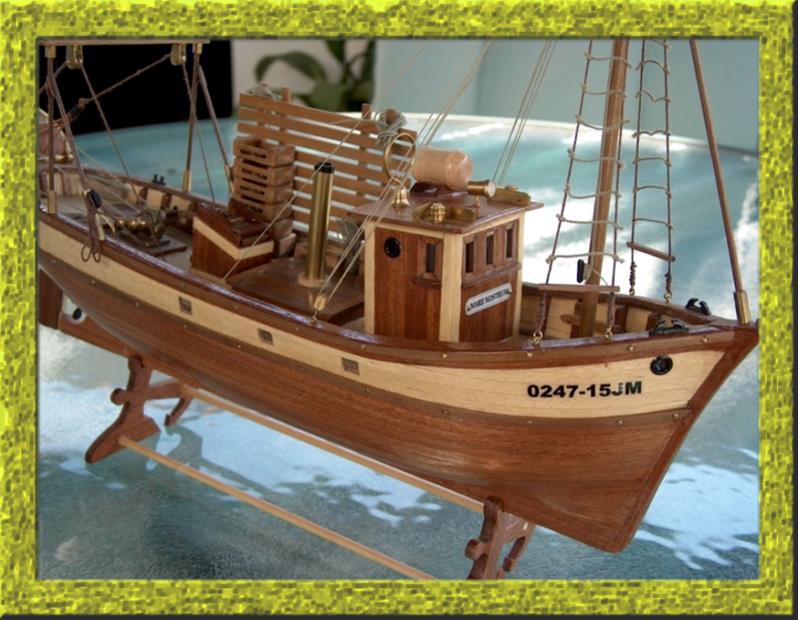

Juan  est un modéliste particulièrement soigneux. Beaucoup de maîtrise pour le détail. Voici sa première réalisation, le Mare Nostrum .
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

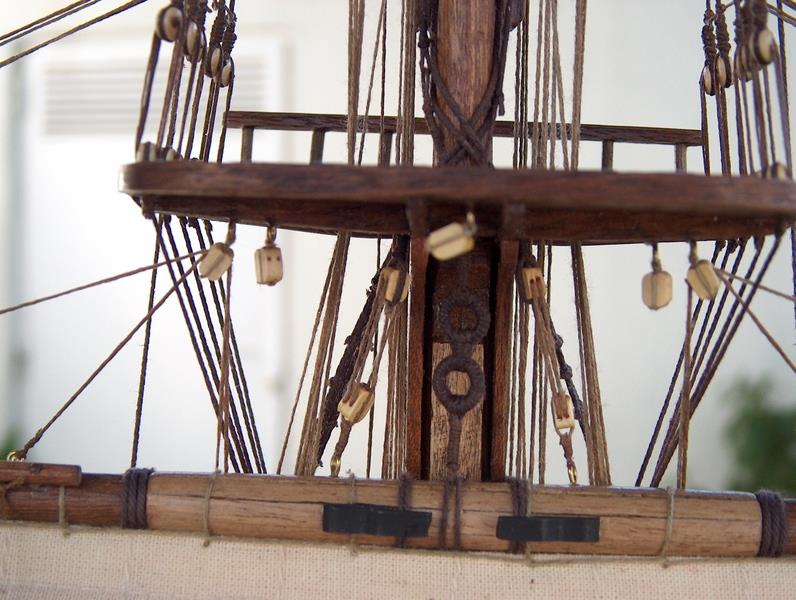

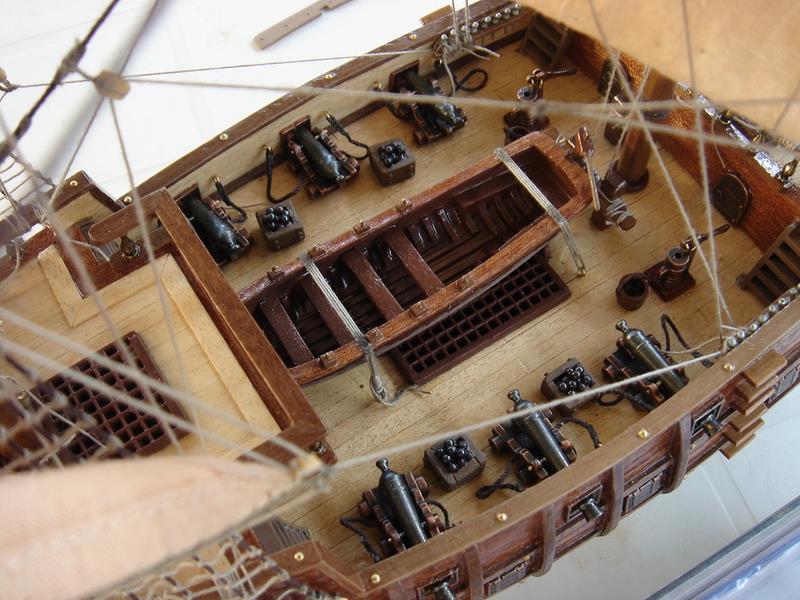

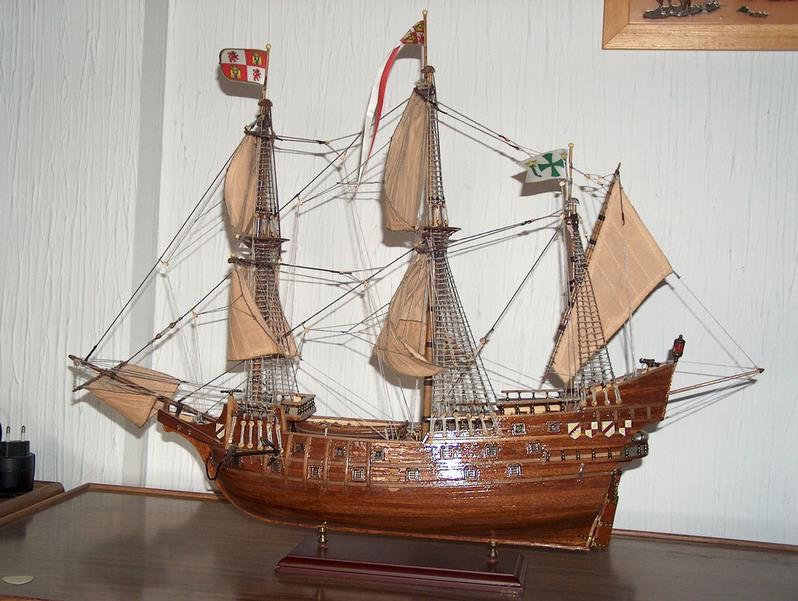

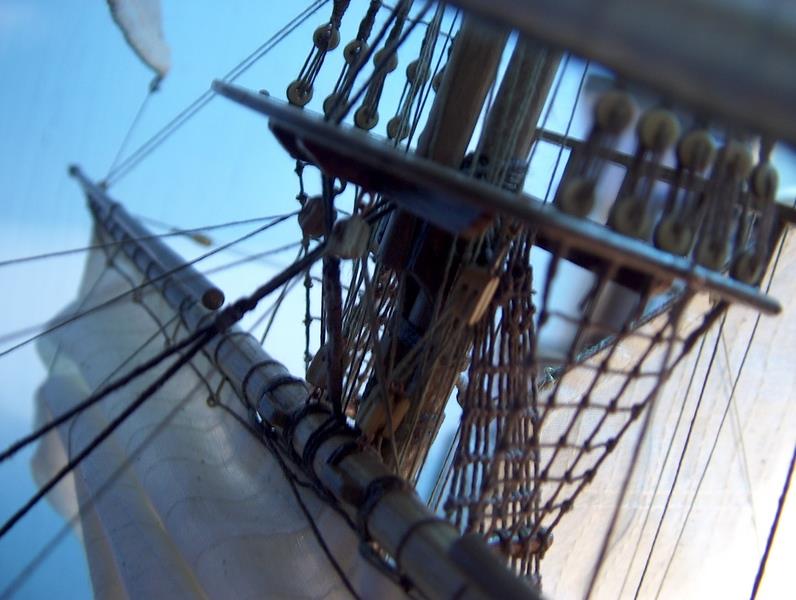

Les bateaux les plus redoutables de "L'Armée Invincible" étaient les galions,des voiliers qui apparurent au milieu de XVI èmesiècle et qui furent les navires de guerre par excellence pendant cent cinquante ans.

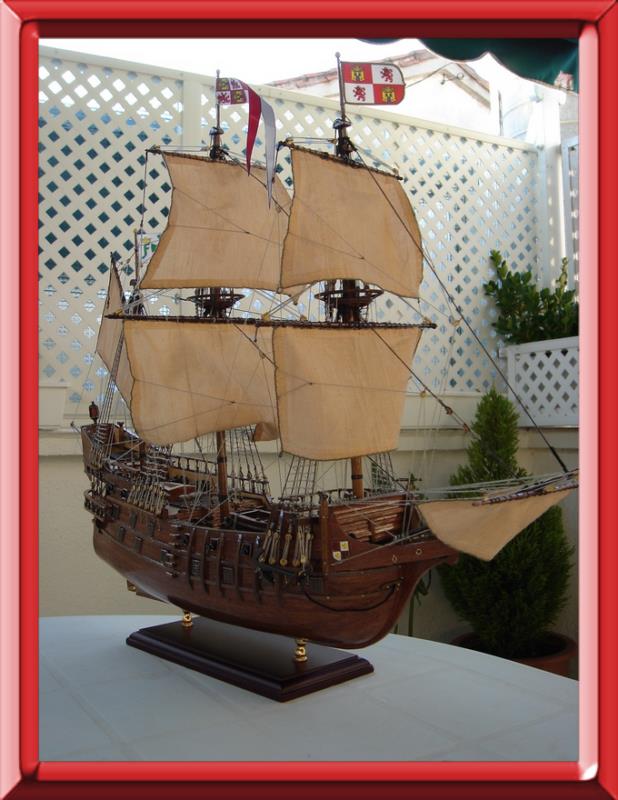

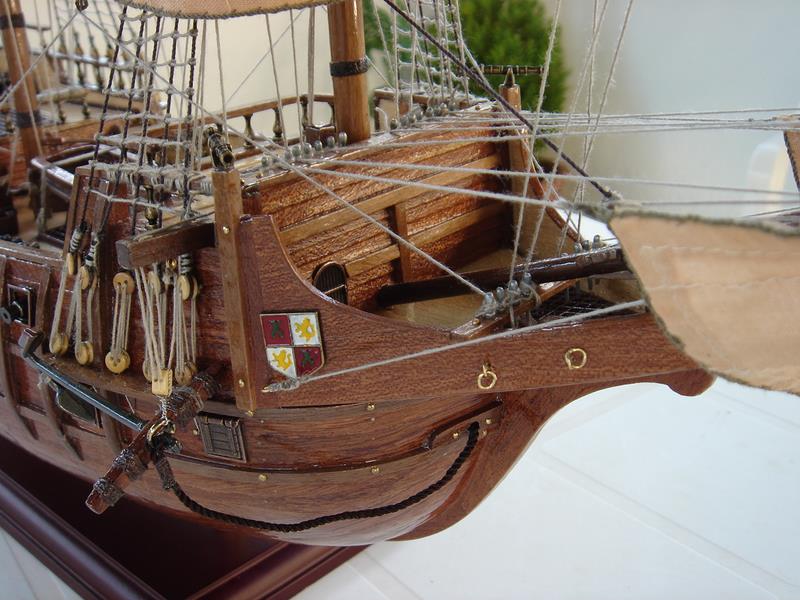

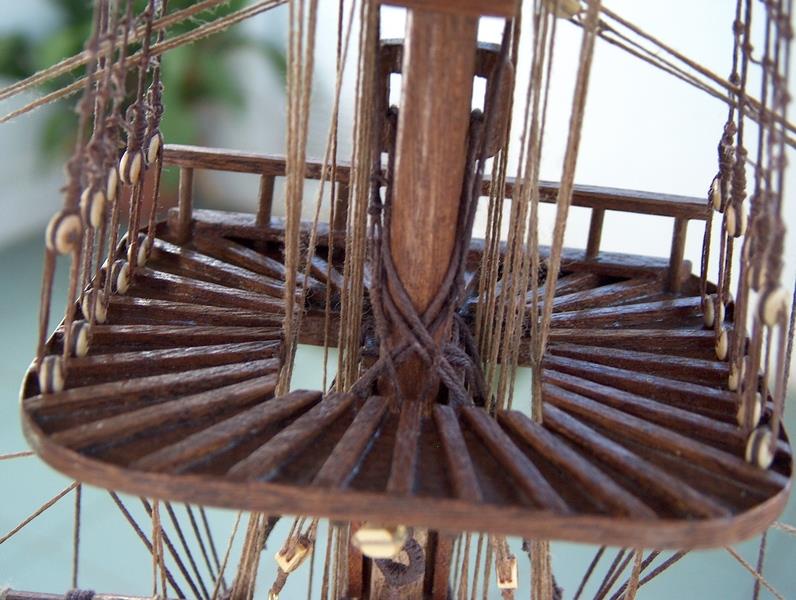

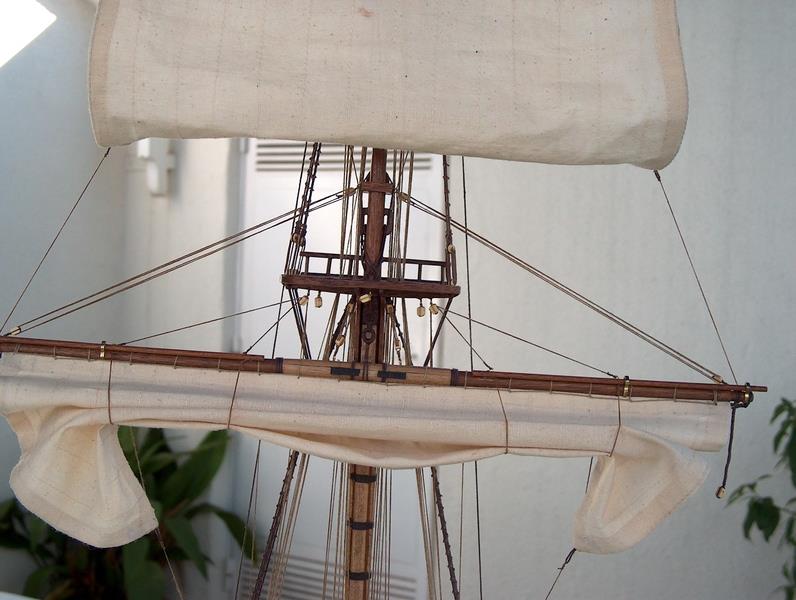

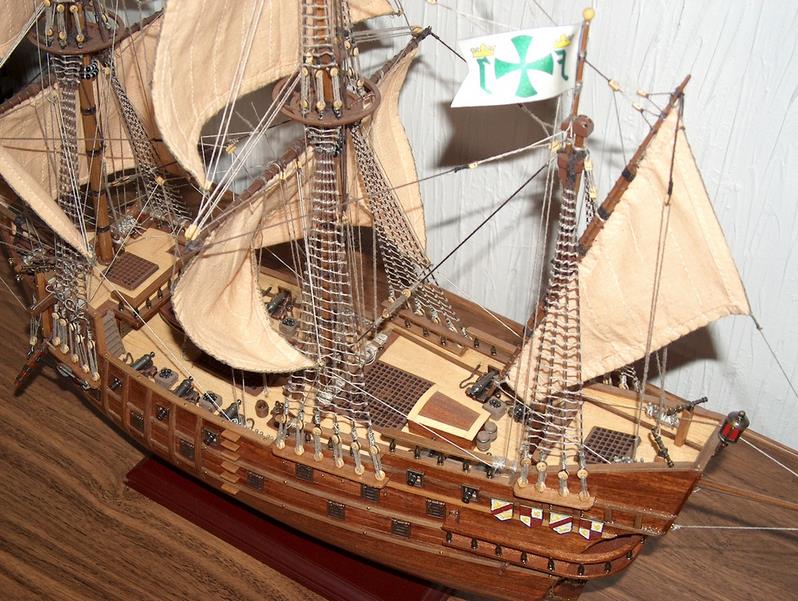

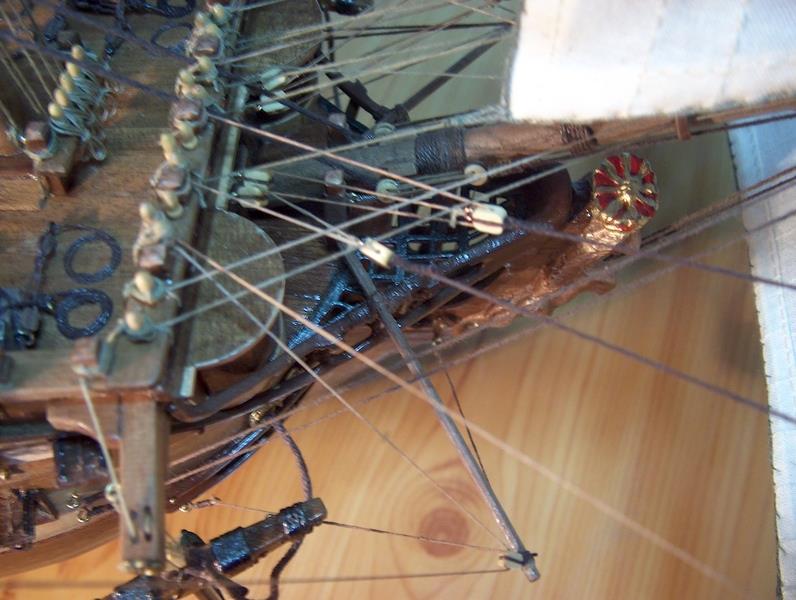

Le galion San Francisco était un des navires les plus brillants de son époque. Modèle construit en 2006.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image


Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

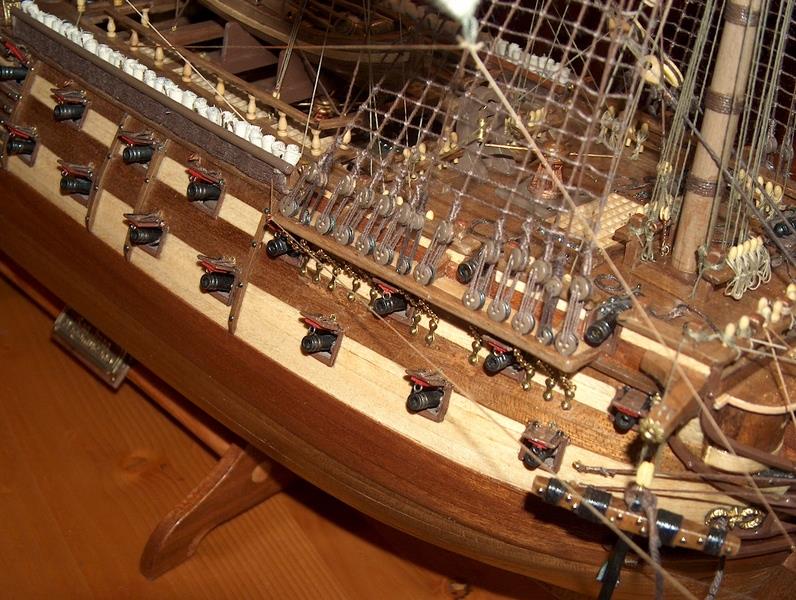

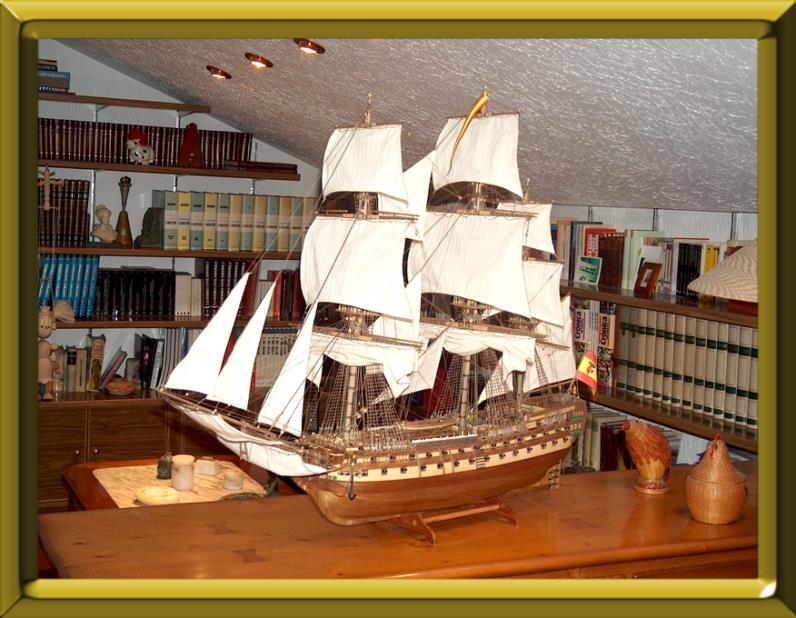

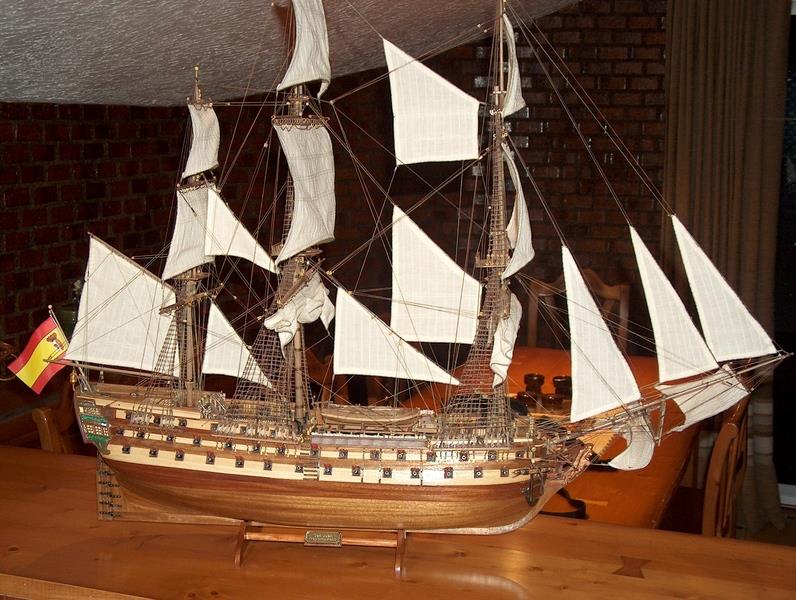

Navire espagnol "San Juan Nepomuceno"

Le San Juan Nepomuceno fut un navire de ligne de 74 canons de l'Armada entre 1766 et 1805.
En 1805, le San Juan Nepomuceno a participé avec le reste de la flotte franco-espagnole à la bataille de Trafalgar. Il a été capturé après  la prise de la base de Gibraltar par la flotte anglaise.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Pour écrire à Juan
c'est ici

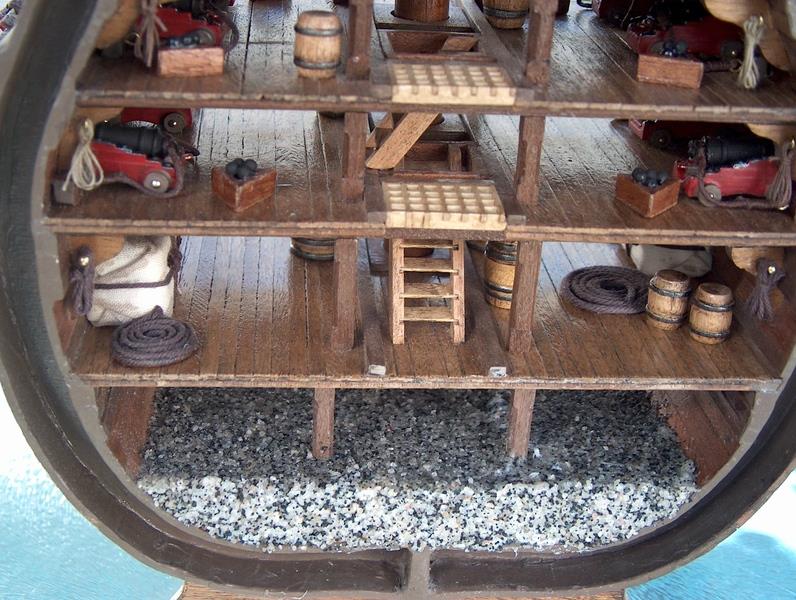

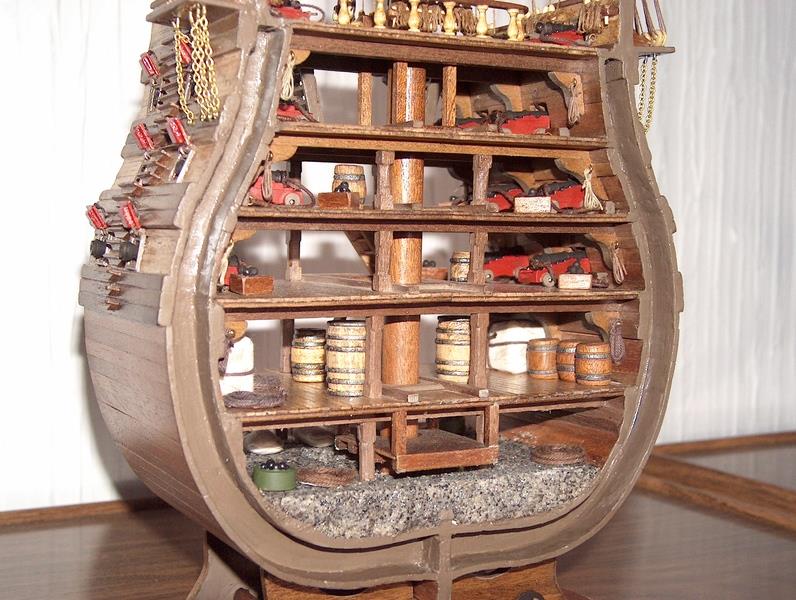

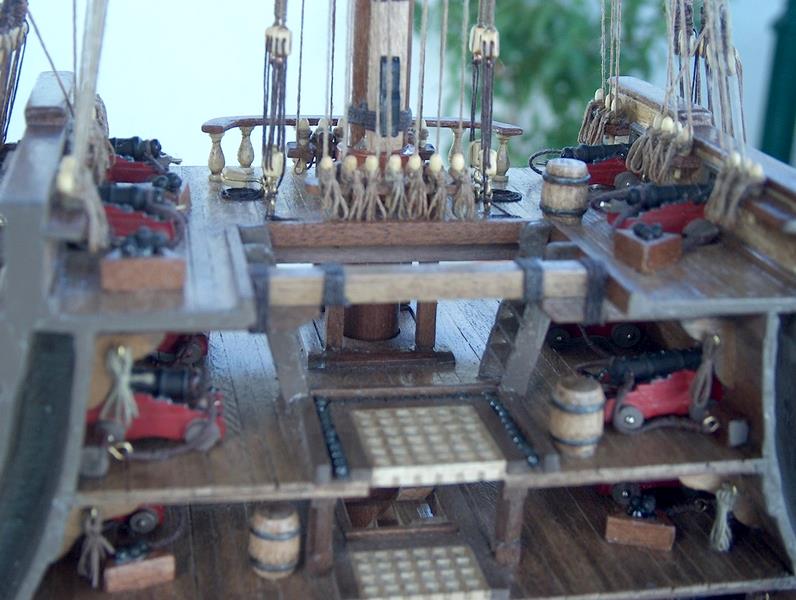

La dernière réalisation que Juan vient juste de terminer : une section transversale du puissant navire espagnol la "Santísima Trinidad".


Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Les maquettes de Juan dont le pseudo est Carrasco mériteraient un plus large développement : ces développements on les trouvera

pour le Mare Nostrum sur : http://forum.aceboard.net/5500-1861-39849-0-quot-Mare-Nostrum-quot-bateau-peche-espagnol.htm

pour le San Francisco sur : http://forum.aceboard.net/5500-1861-39855-0-quot-Francisco-quot-galion-espagnol-siglo.htm:
:
pour le San Juan Nepomuceno sur  : http://forum.aceboard.net/5500-1861-37382-0-Navio-Juan-Nepomuceno-Carrasco.htm

pour le Santisima Trinitad sur : http://forum.aceboard.net/5500-1861-39685-0-Section-quot-Santisima-Trinidad-quot-Carrasco.htm

la galerie de Patrick V


Petit aperçu des collections et réalisations de Patrick : des "mécaniques de rêve"  ...

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Pour écrire à Patrick
c'est ici

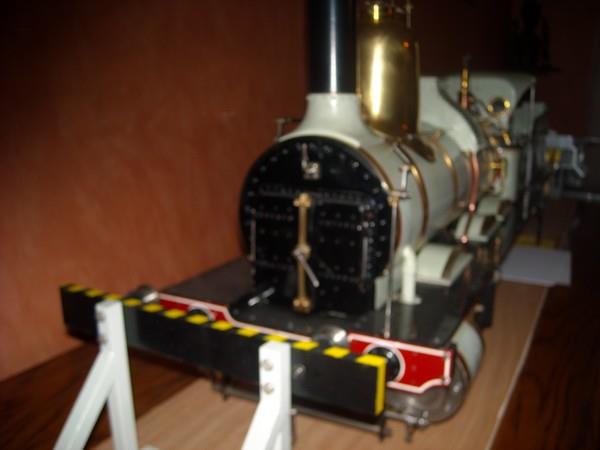

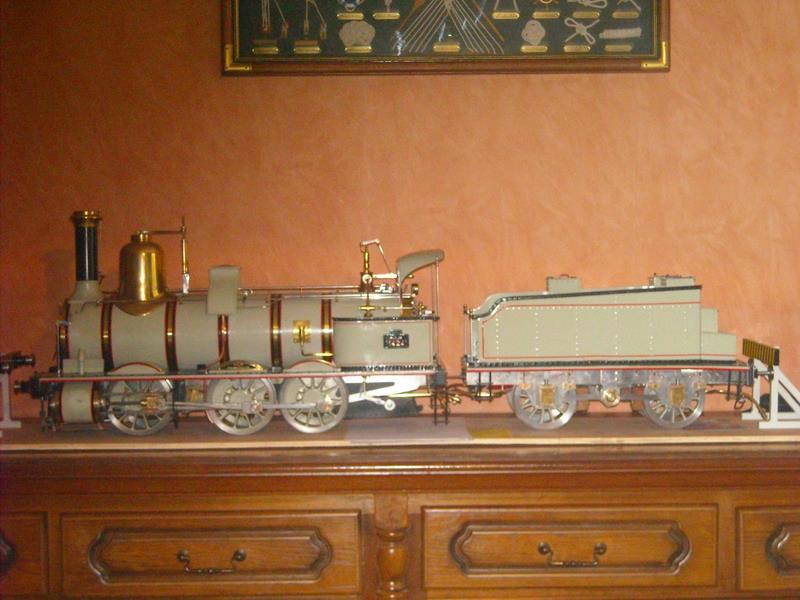

La Bourbonnais 030 p.l.m à l'échelle 1/11 , 215,4cc, distribution par coulisse de Stephenson,  écartement de la voit 127mm.


locomotive longue de 80cm et de1m 35 avec le tender : un poids de 84,7 kg sans le tender .  3 ans de loisirs y ont été consacré !



Cliquez pour agrandir l'image

collection de moteurs à tiroirs
Cliquez pour agrandir l'image
collection d'oscillants
Cliquez pour agrandir l'image
un magnifique D 10
Cliquez pour agrandir l'image

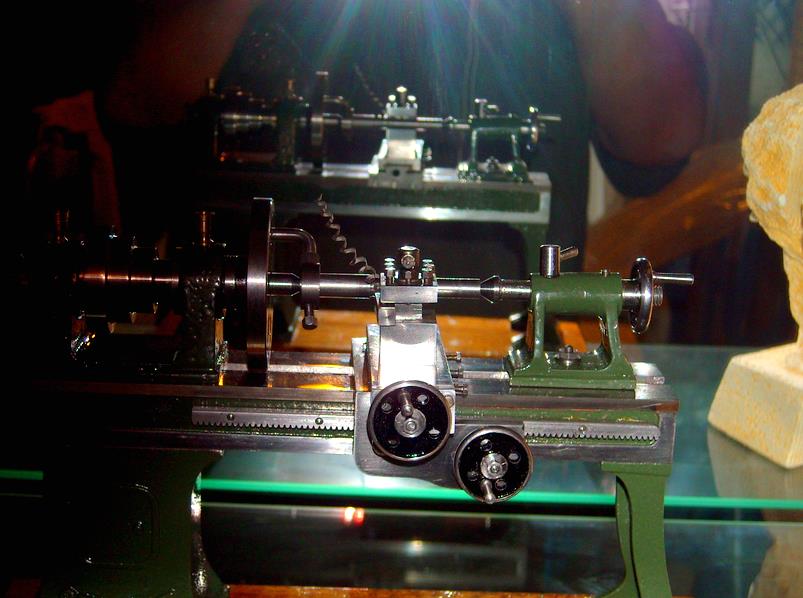

un tour Stuart
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
construction personnelle : moteur à tiroirs plans

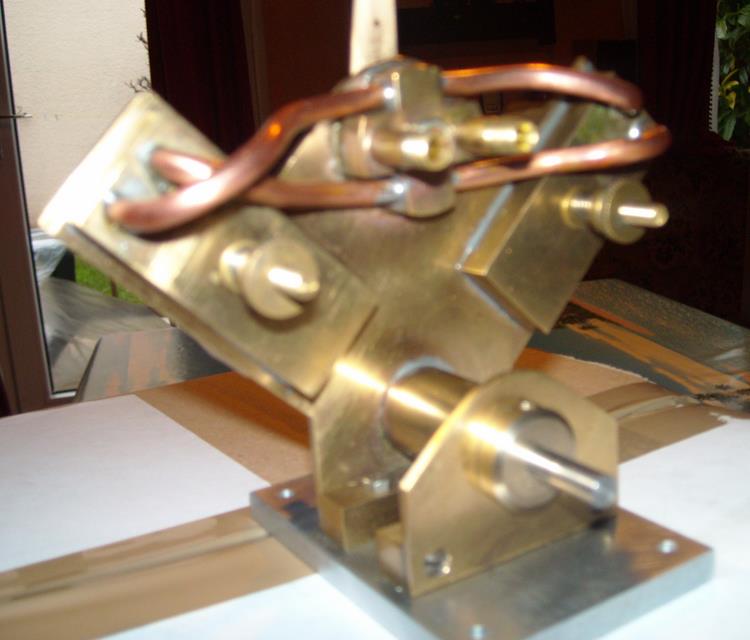

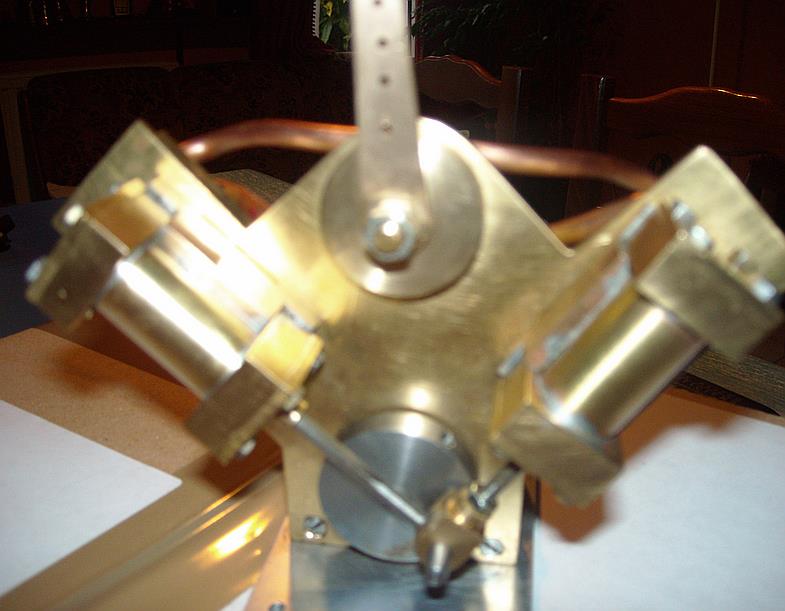

construction personnelle : moteur oscillant

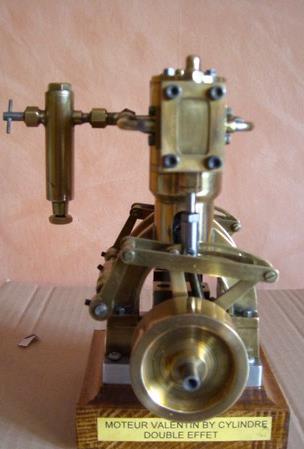

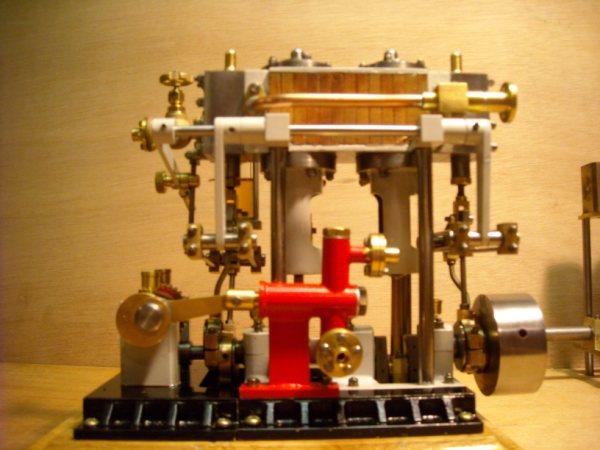

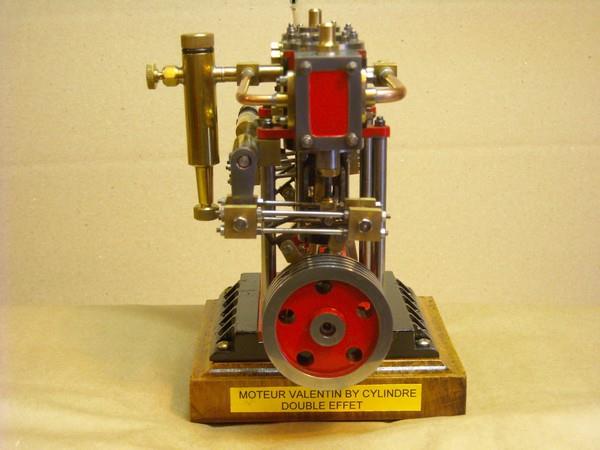

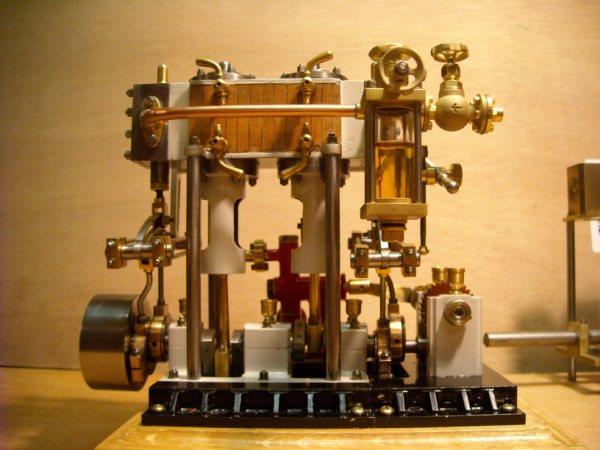

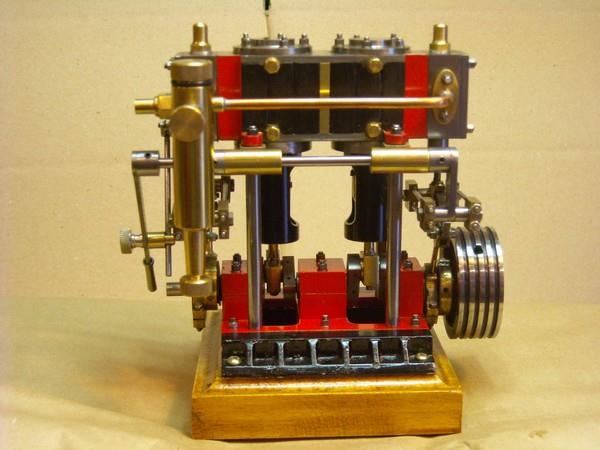

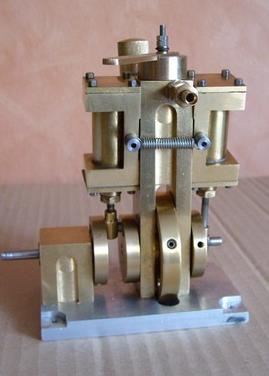

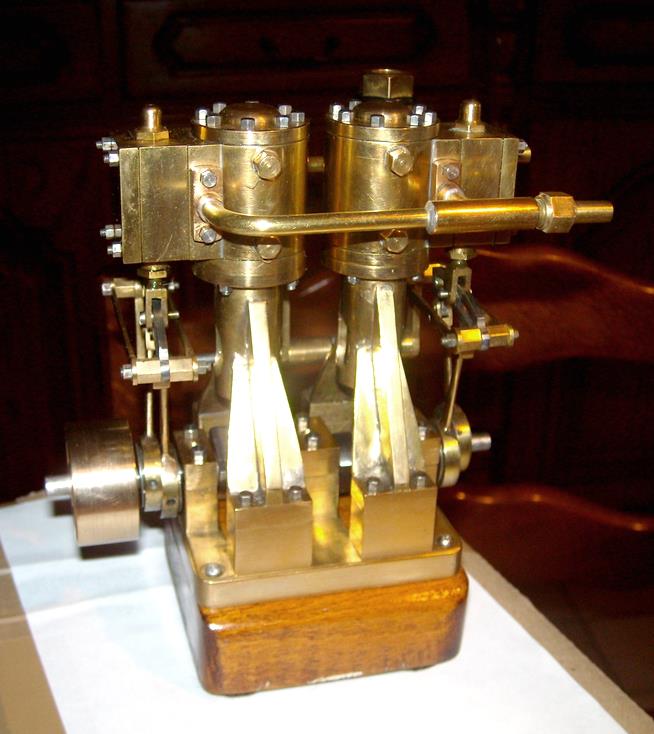

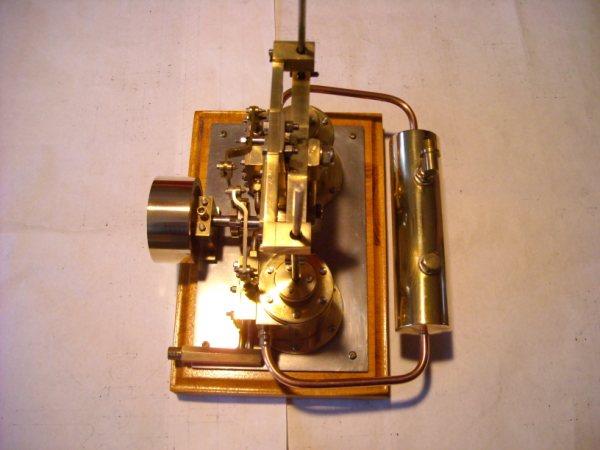

une autre réalisation de Patrick : un bi-cylindre à tiroirs de conception personnelle
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

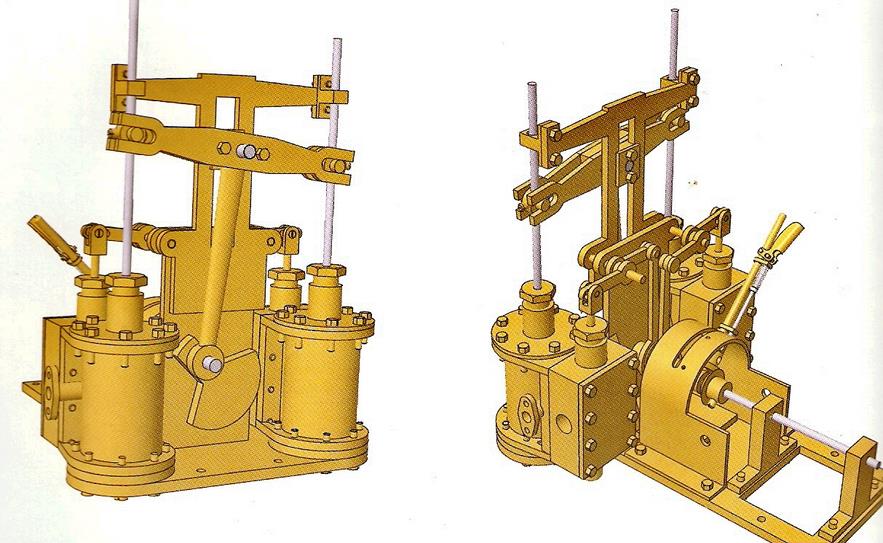

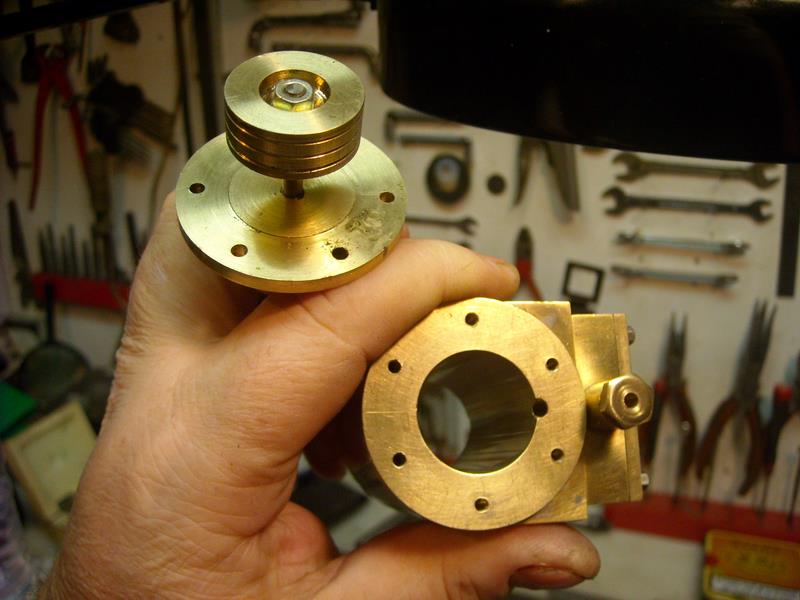

moteur BERNAY : plans parus dans l'Escarbille n° 107
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

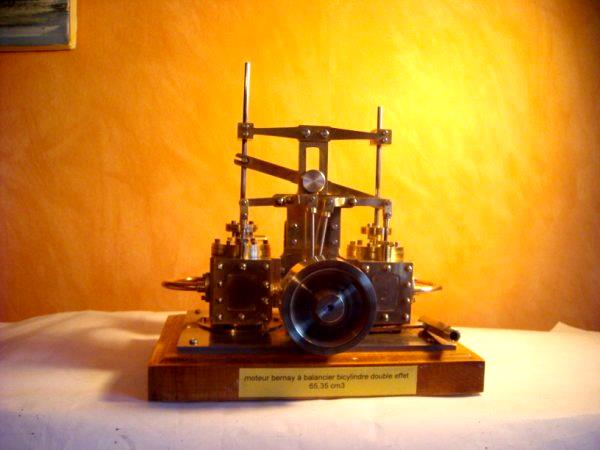

une construction maintenant terminée, celle du moteur Bernay

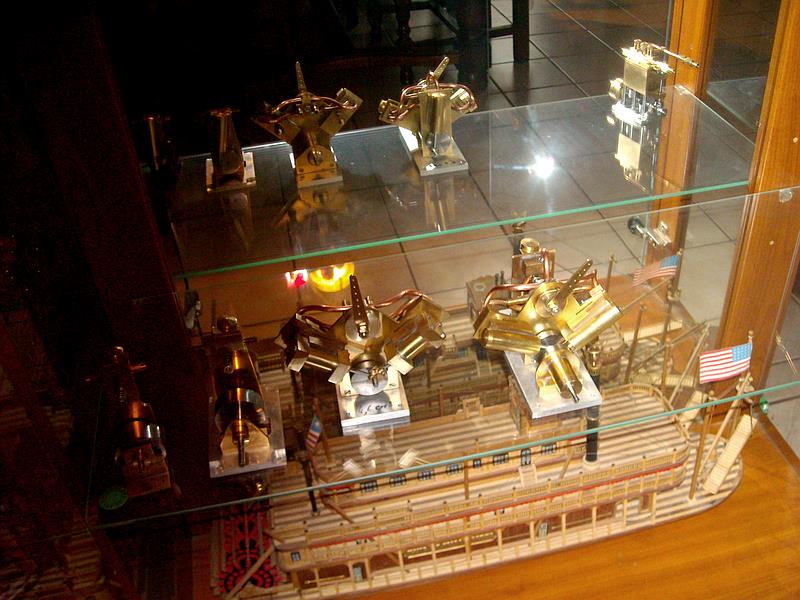

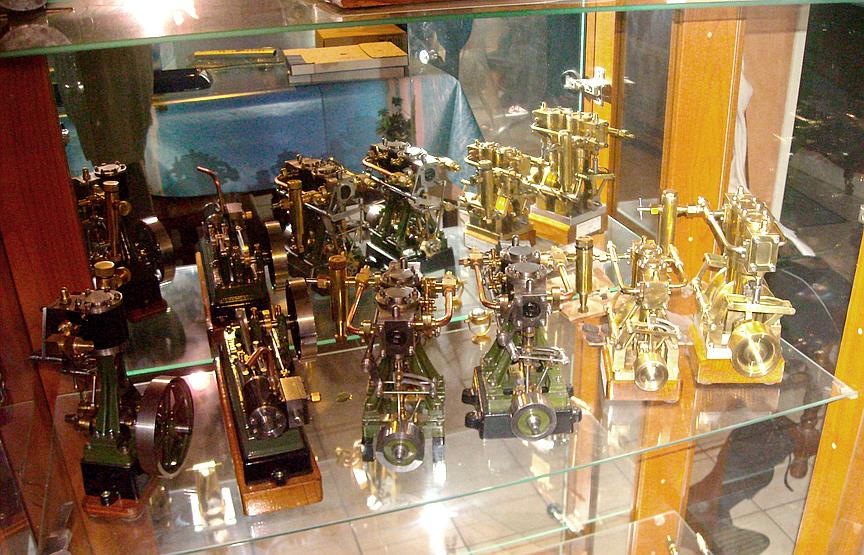

Patriick ouvre ses vitrines. Que de trésors !
Cliquez pour agrandir l'image
moteur fixe Bourdon
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

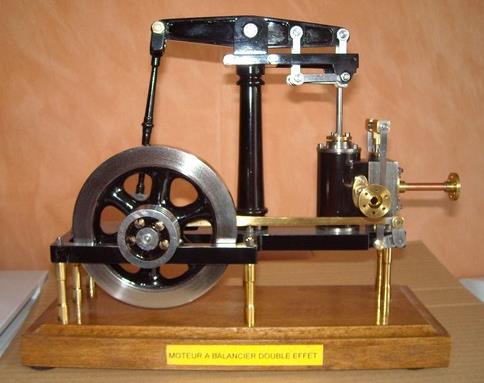

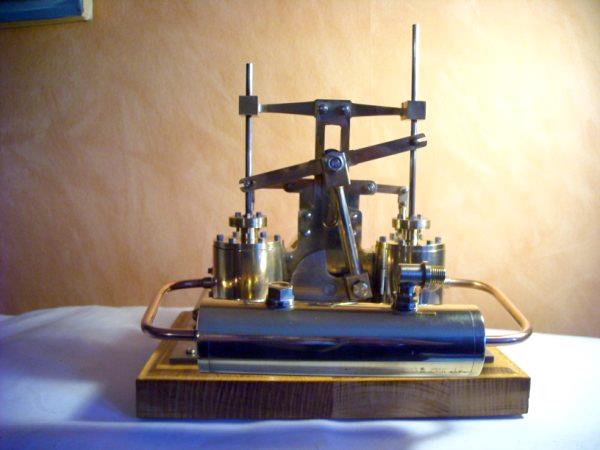

moteur à balancier
Cliquez pour agrandir l'image

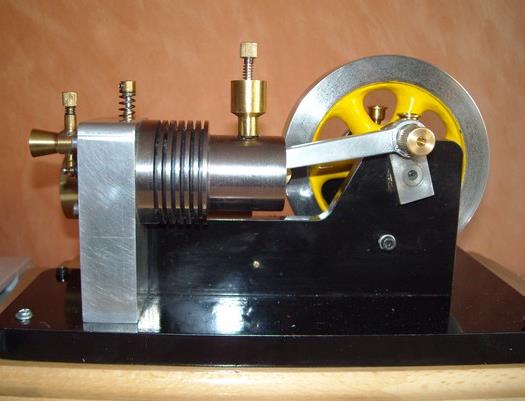

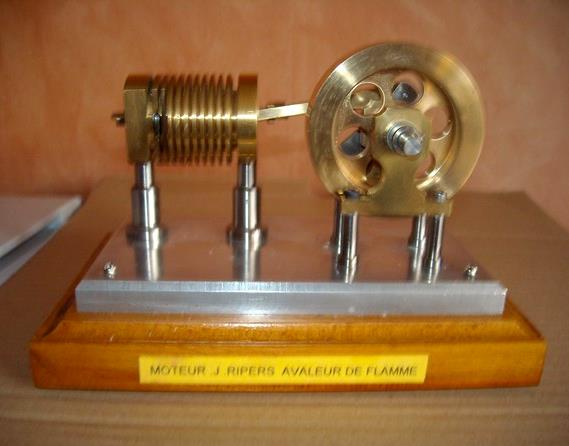

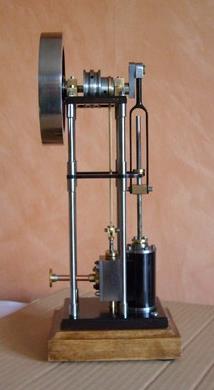

moteur avaleur de flamme
Cliquez pour agrandir l'image
autre moteur oscillant
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
moteur à tiroirs
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

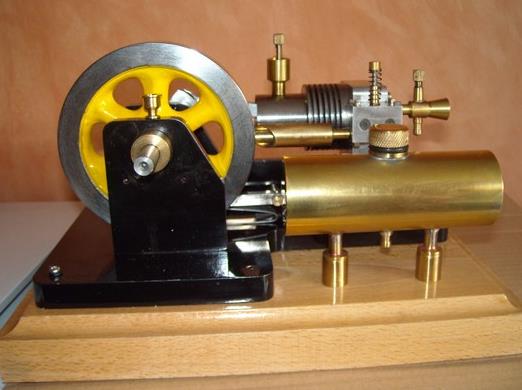

moteur thermique !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

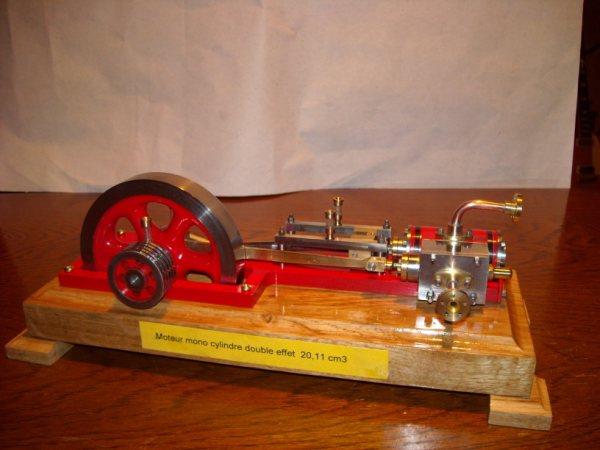

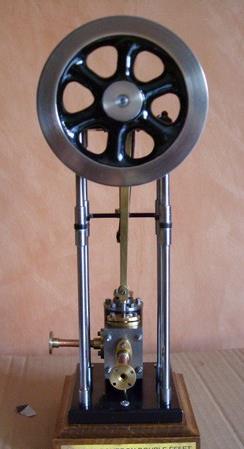

une des dernières réalisation de Patrick : un monocylindre double-effet de 20.11 cm3
et ce moteur, tout récent : alésage de 16 pour une course de 16 ... et  ces détails qui font la beauté de la mécanique!
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

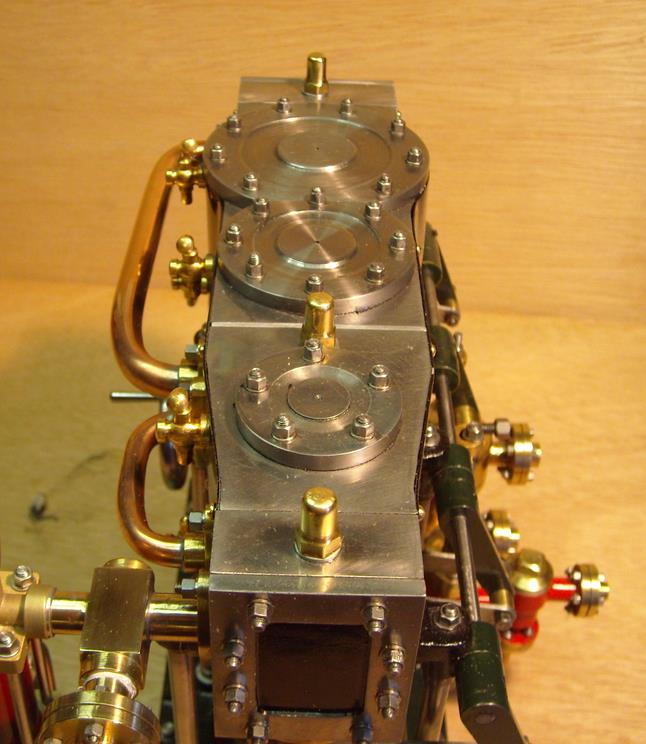

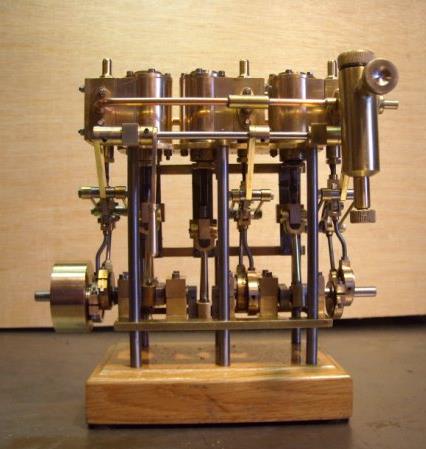

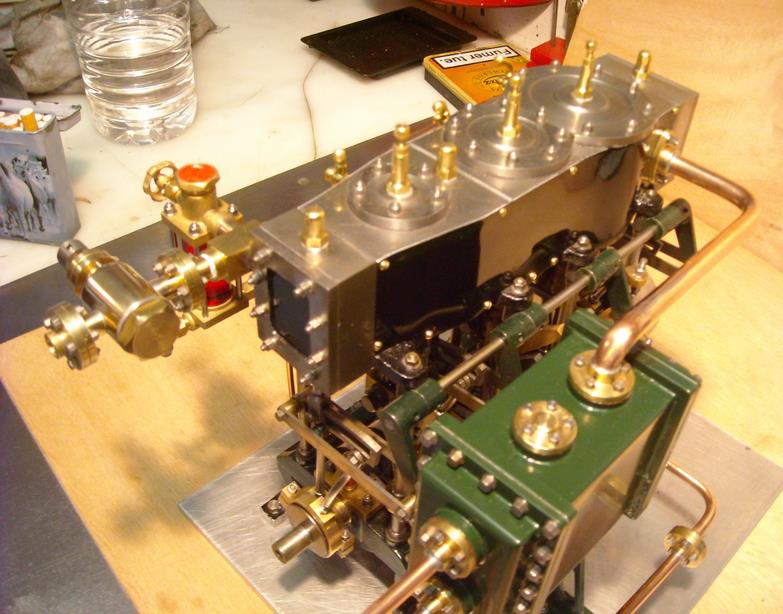

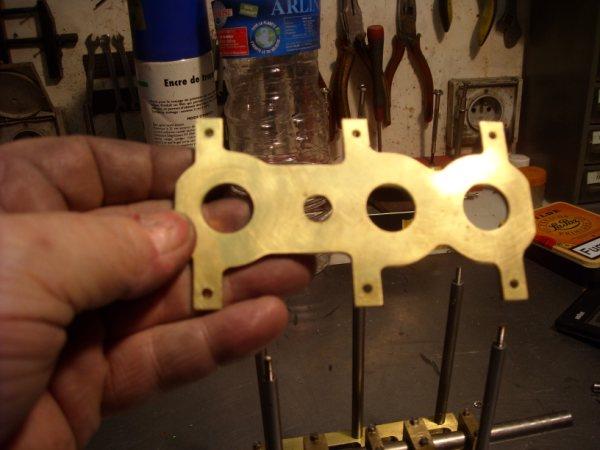

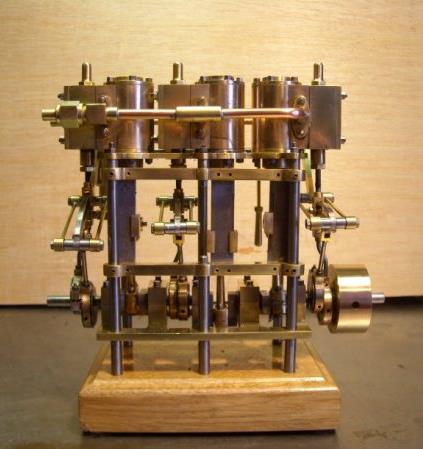

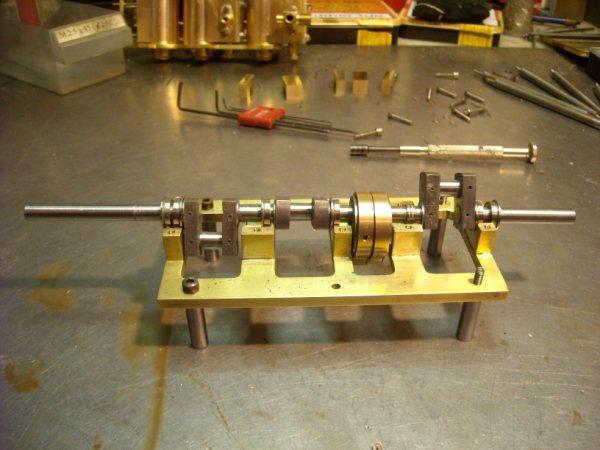

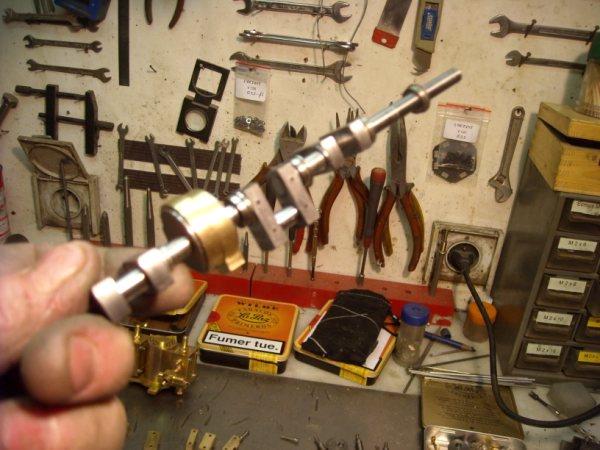

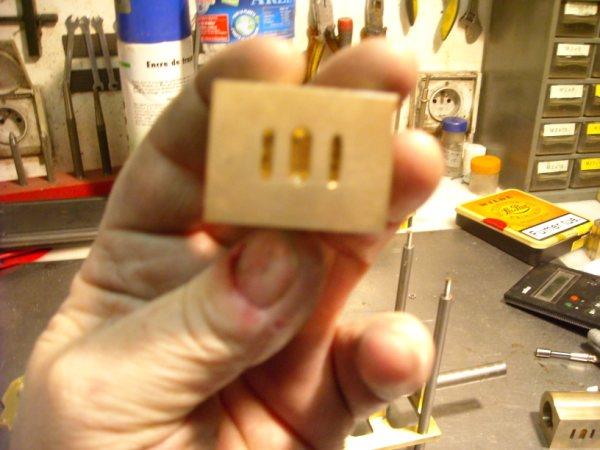

Trois cylindres en ligne : Patrick ne recule devant rien !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

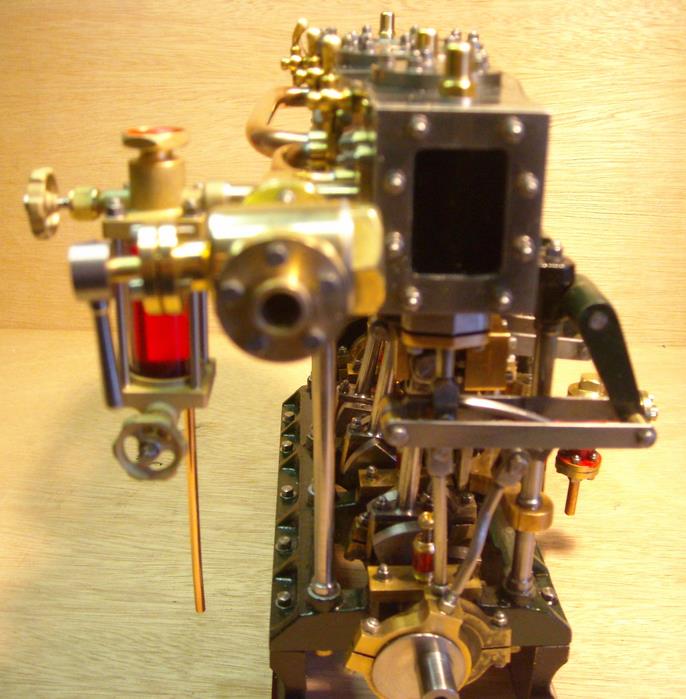

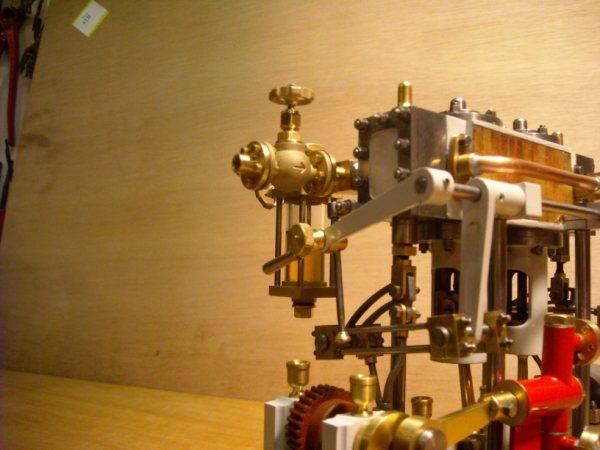

Le dernier "bébé" de Patrick :

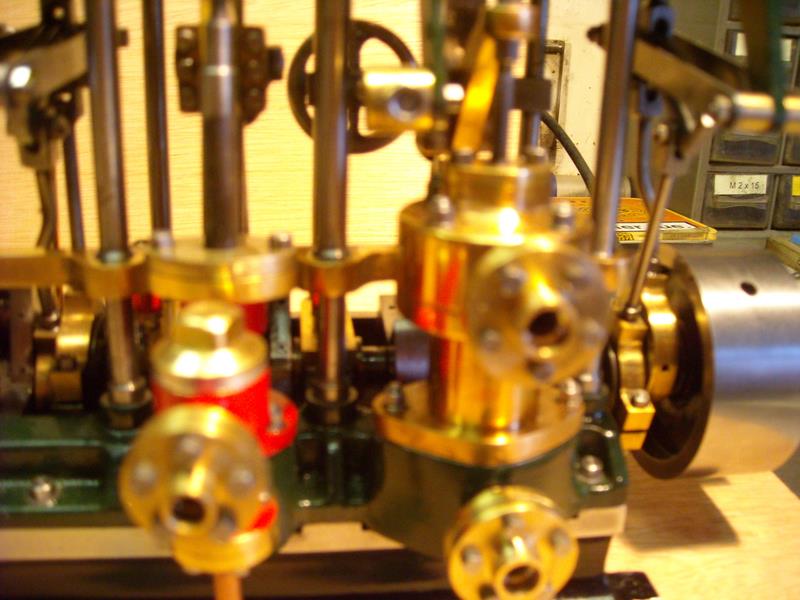

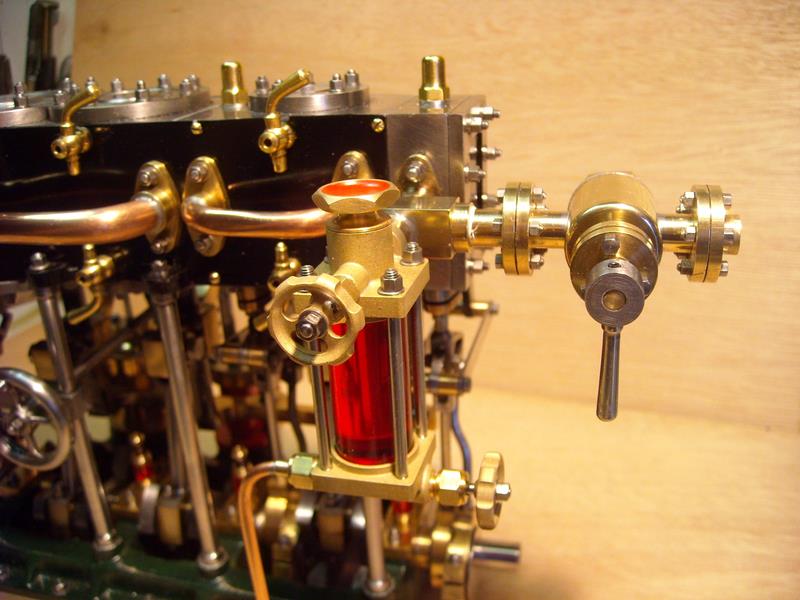

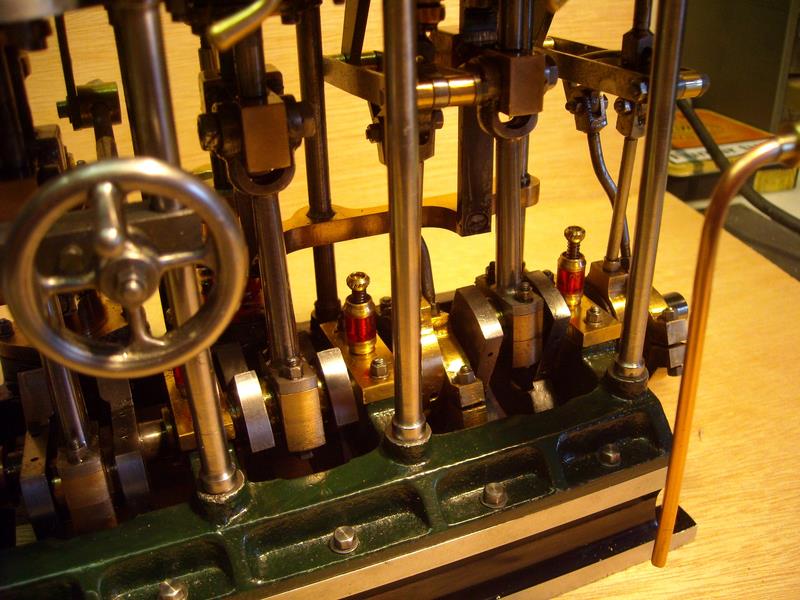

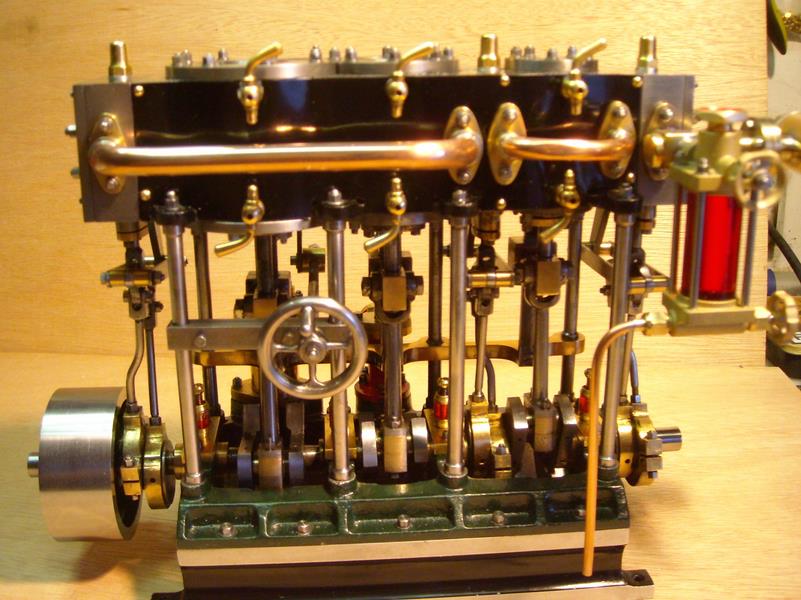

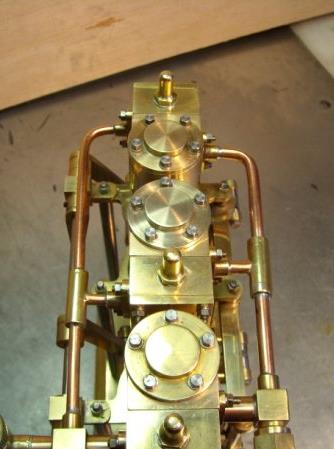

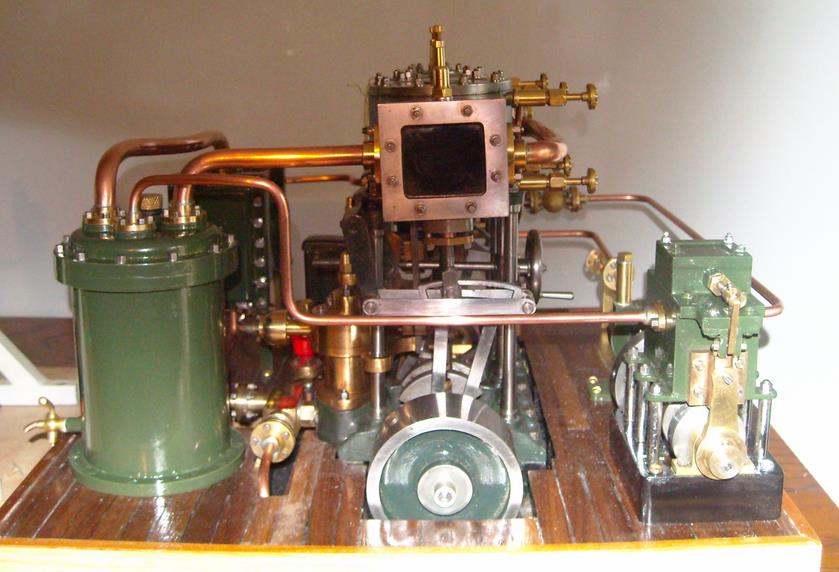

moteur stuart triple expansion double effet compound avec pompe à air et pompe à eau
alésages
. 1er    haute pression :  19,05    piston en fonte avec 3 segments
. 2 ème  moyenne pression :  31,75  piston en fonte avec 3 segments
. 3ème  basse pression    44,45  piston en fonte avec 1 gros segment
course 25,4
4 graisseurs goutte à goutte en verre pour le vilebrequin
1 graisseur en verre pour l'alimentation à  6 bars maxi

dimensions :
longueur : environ 250 mm
largeur : environ 100 mm
hauteur :    190mm
poids : 7 k 300g

trois bon mois de travail et tous les jours .
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

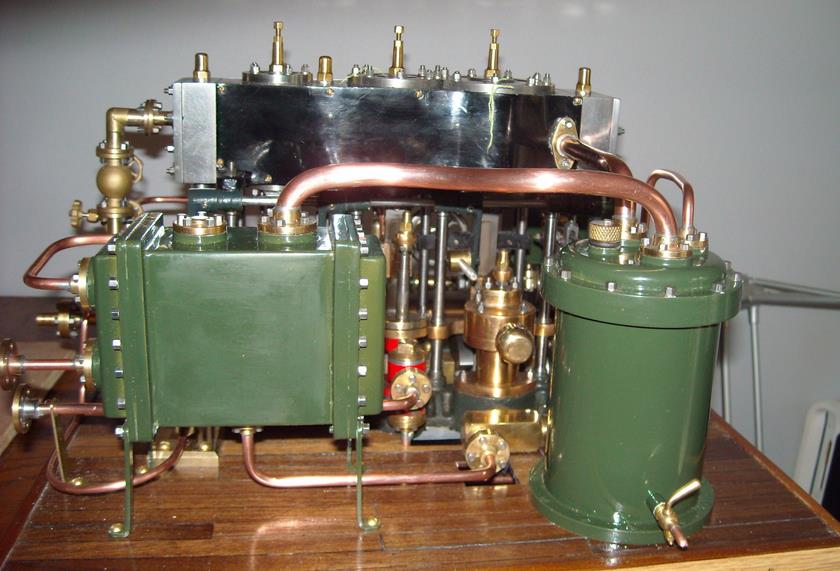

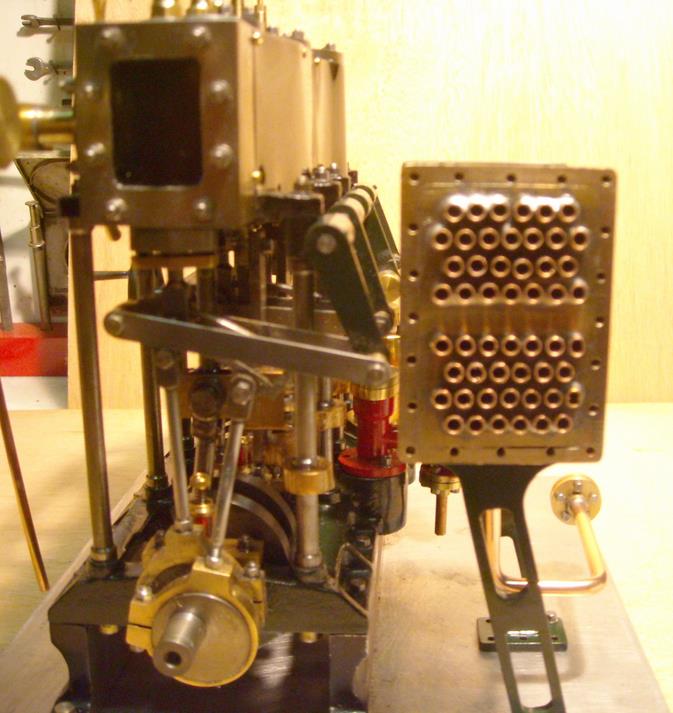

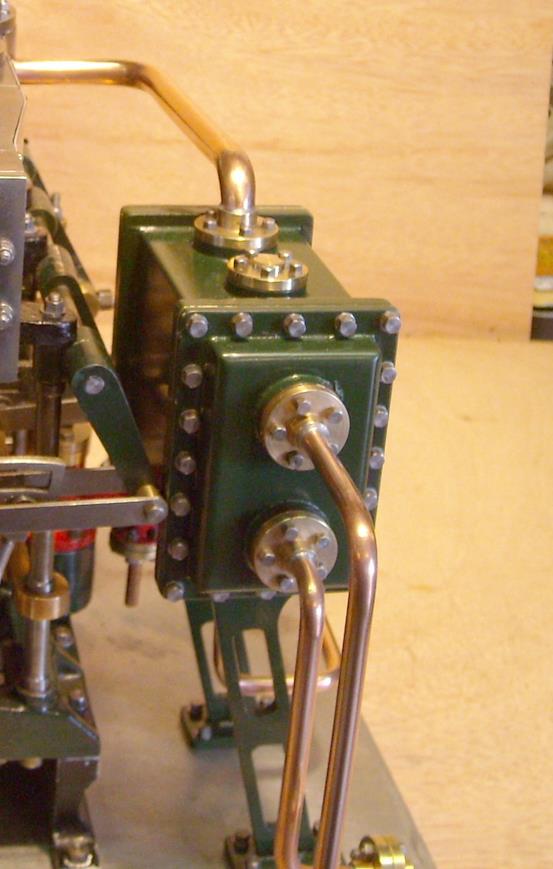

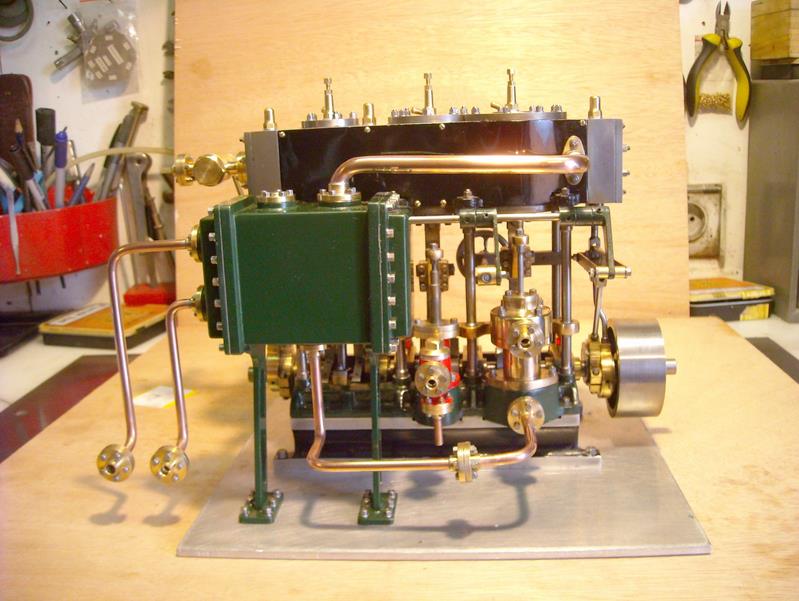

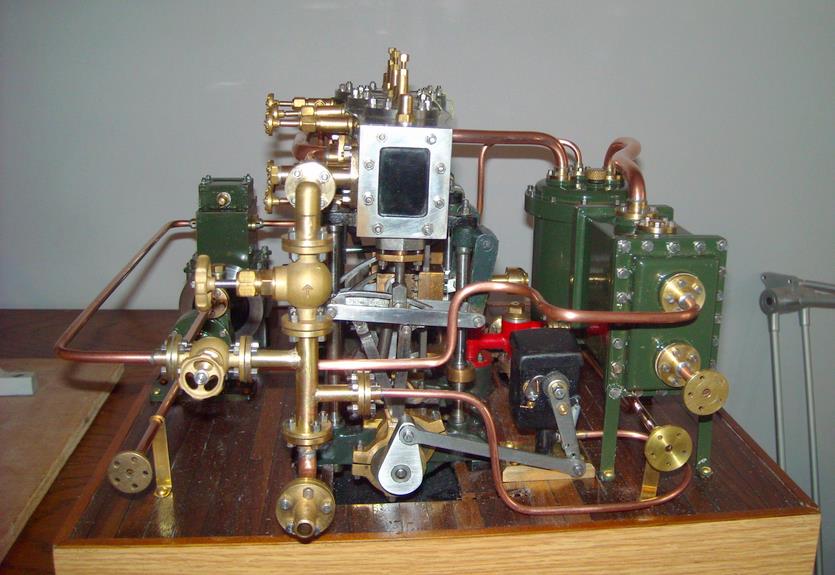

Patrick a décidé d'équiper entièrement ce moteur : voici un condenseur (poids 700 g, 2 étages de 24 tuyaux !)
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
sous le capot ...
Cliquez pour agrandir l'image
...les tuyaux !

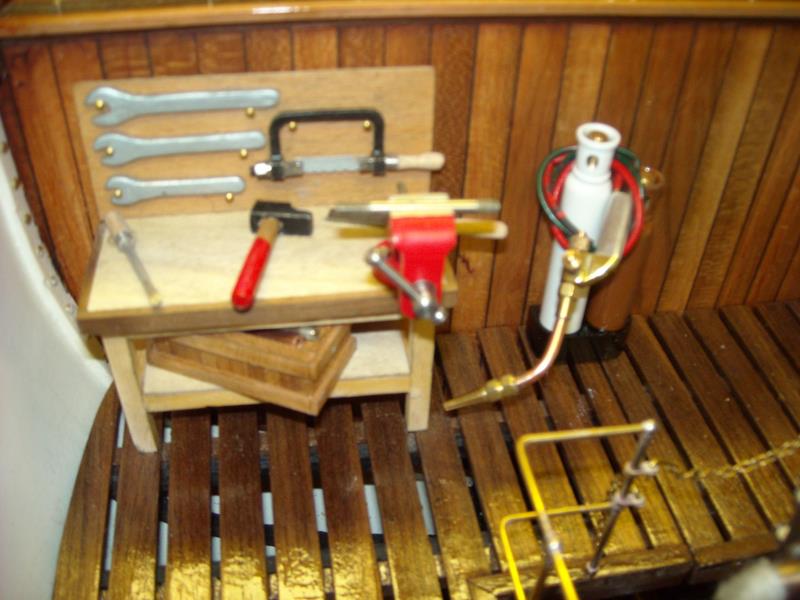

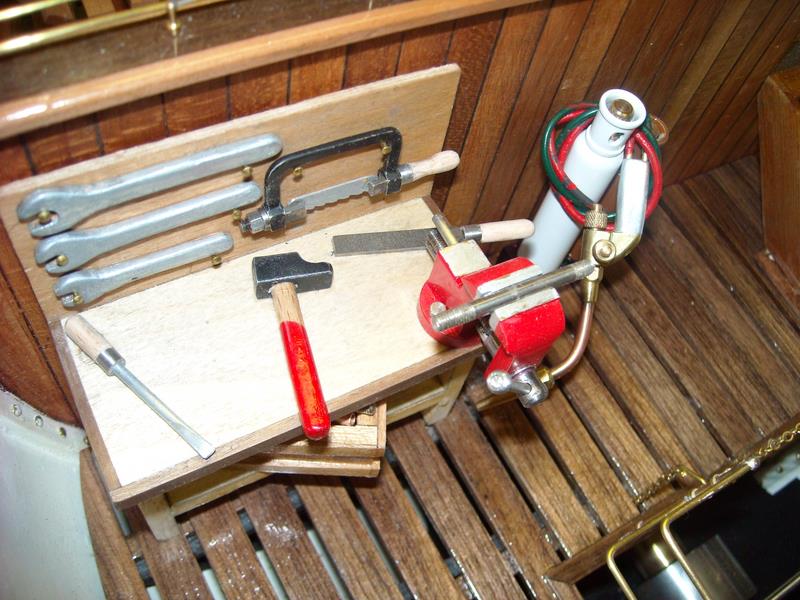

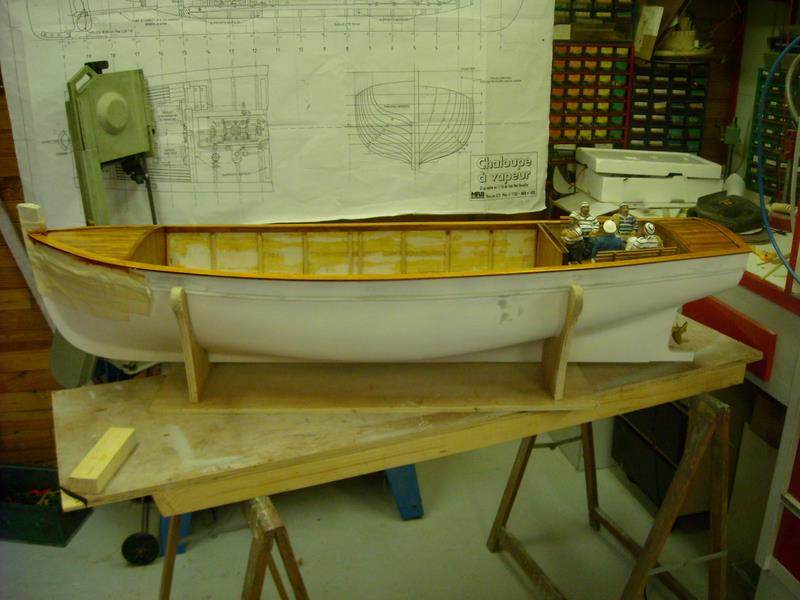

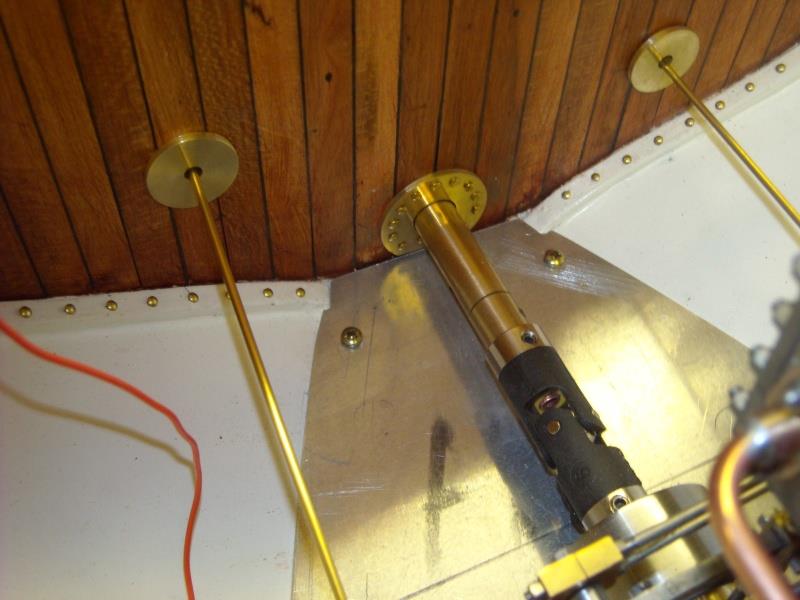

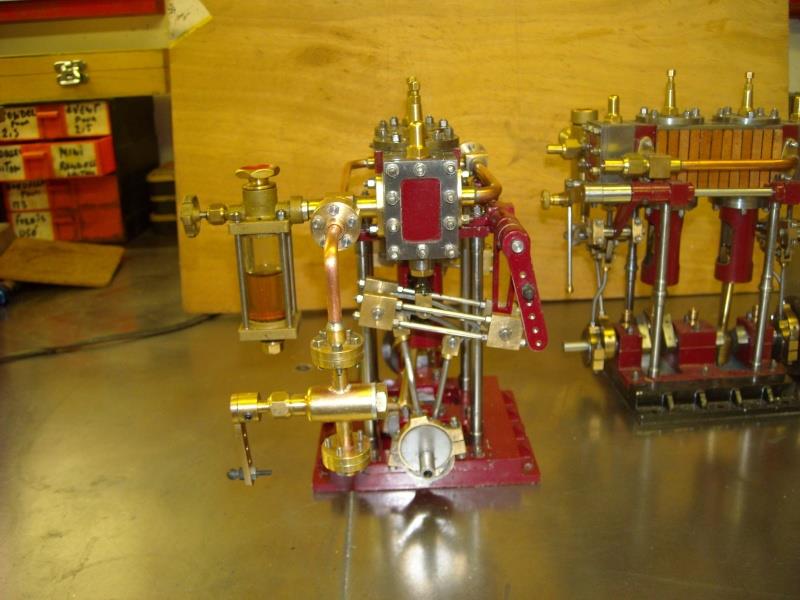

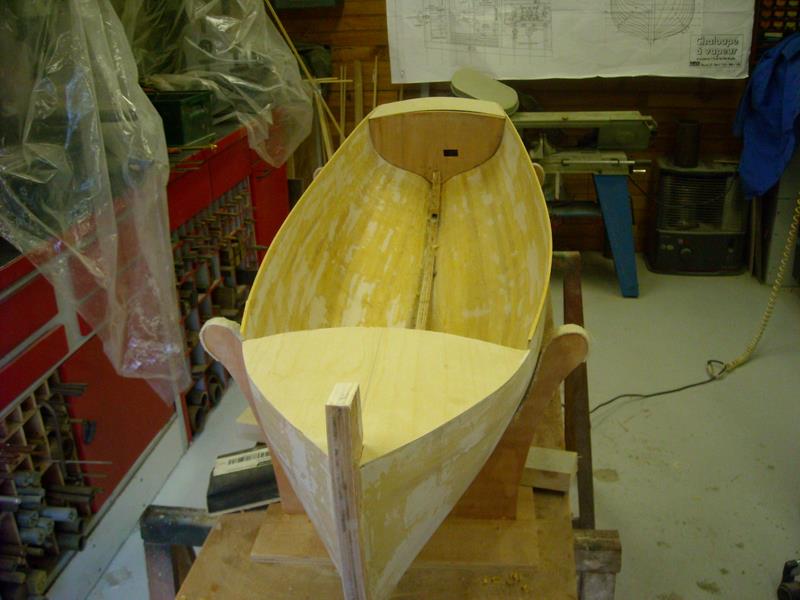

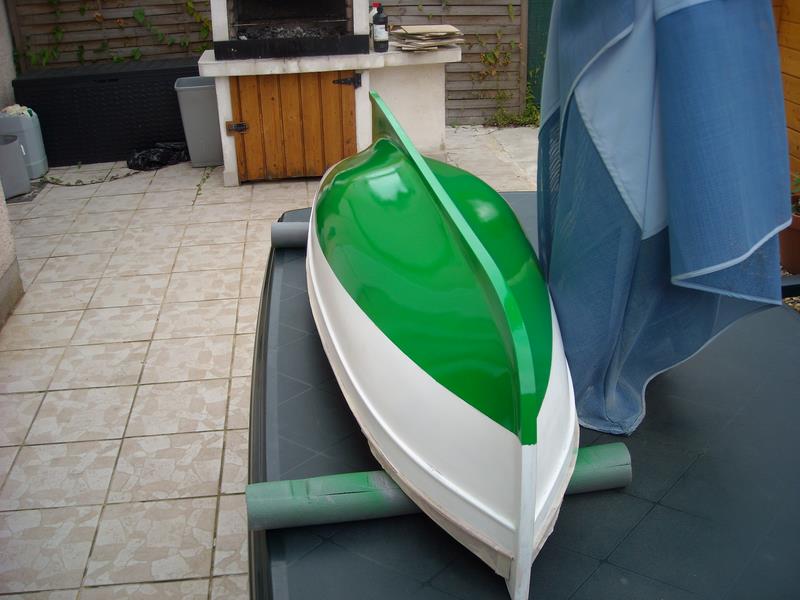

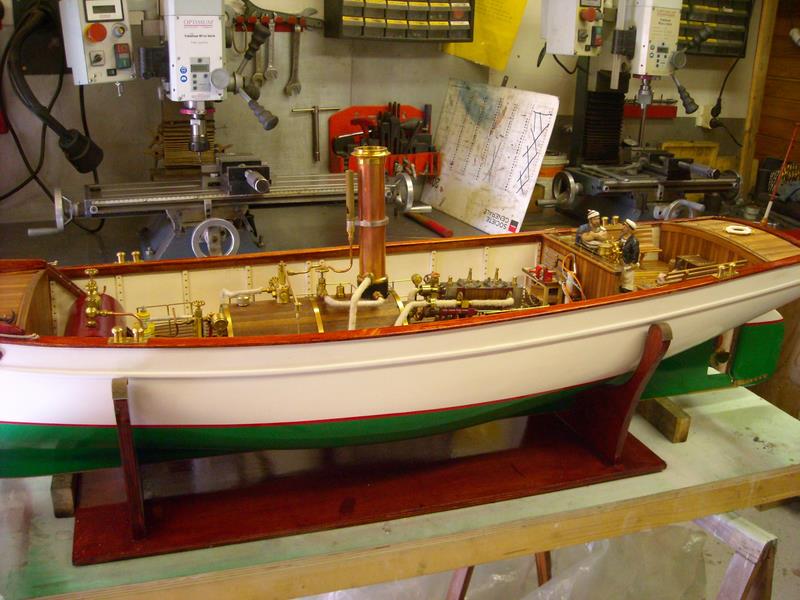

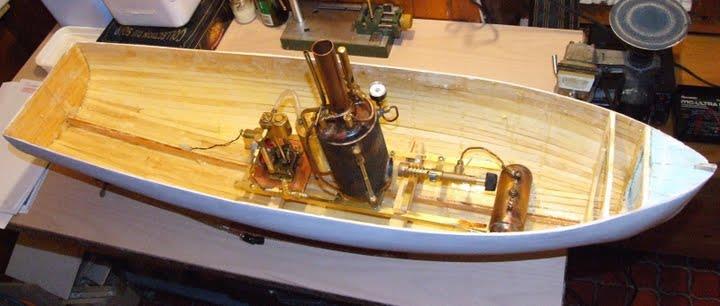

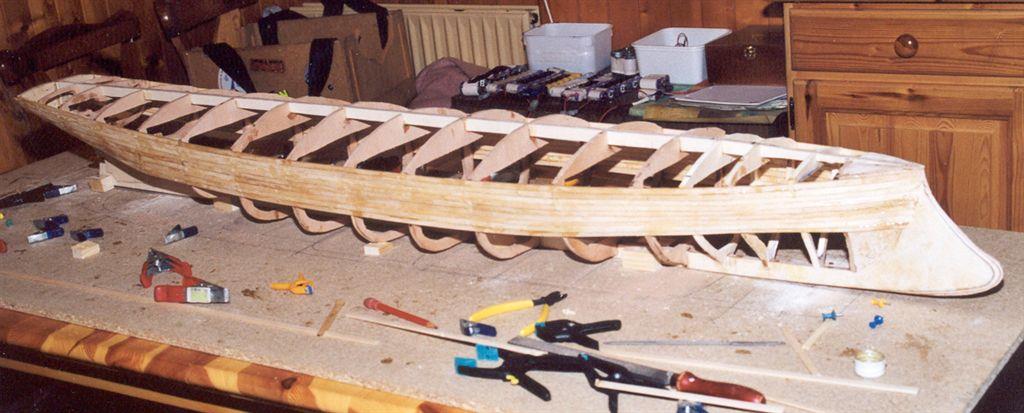

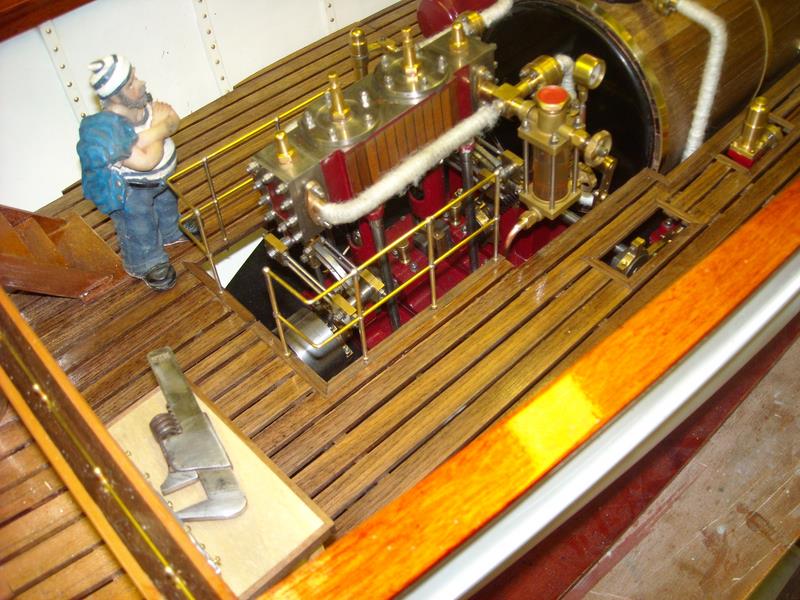

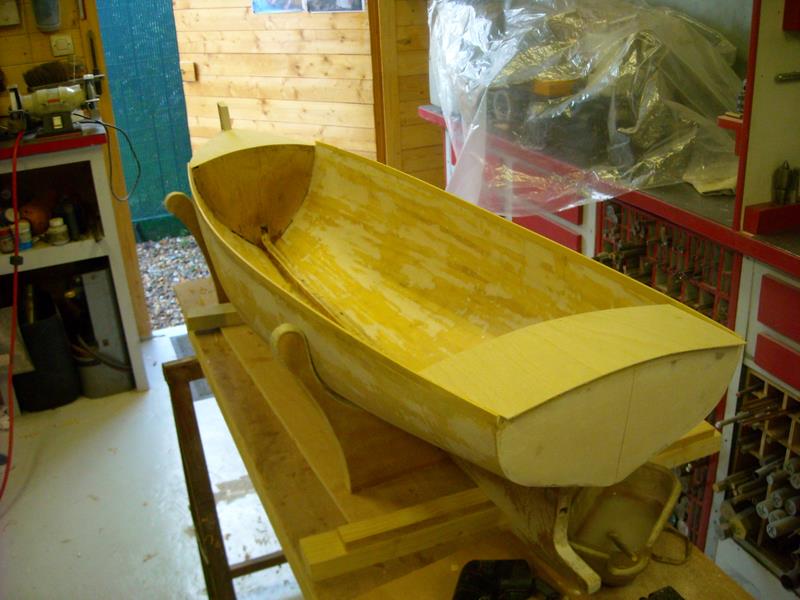

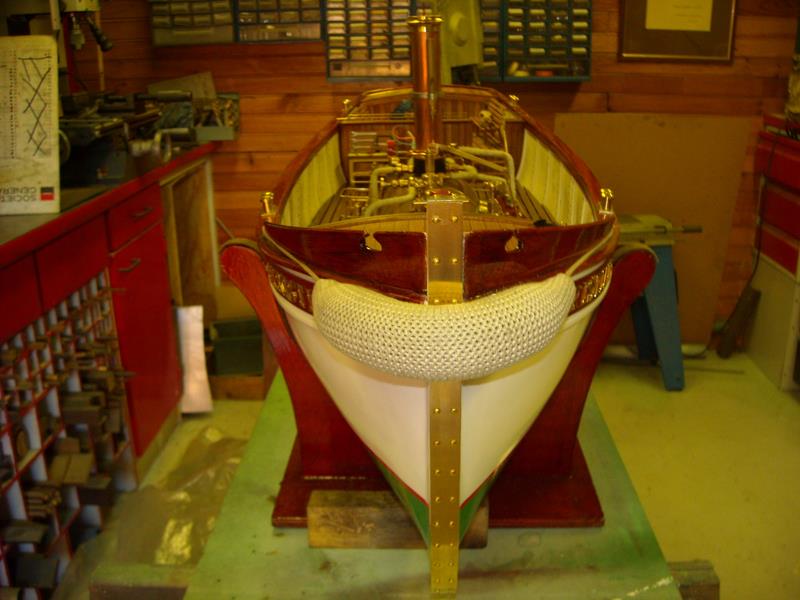

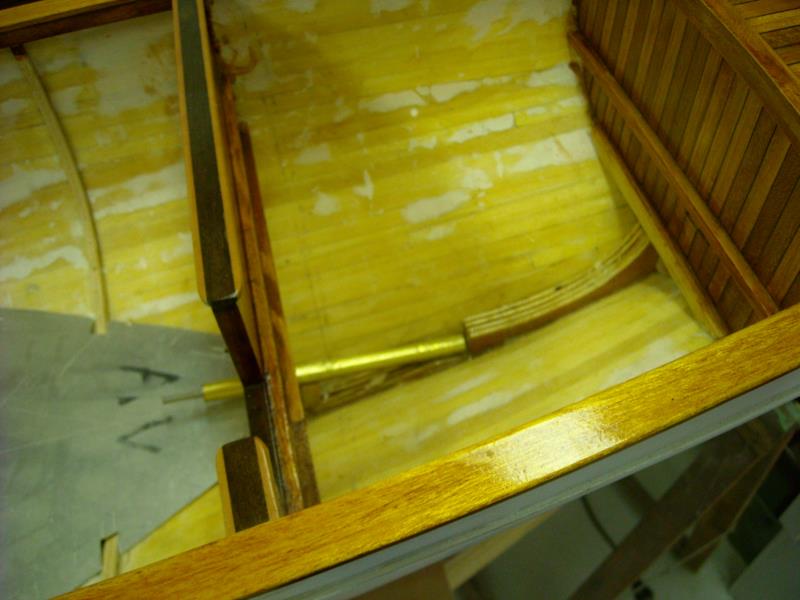

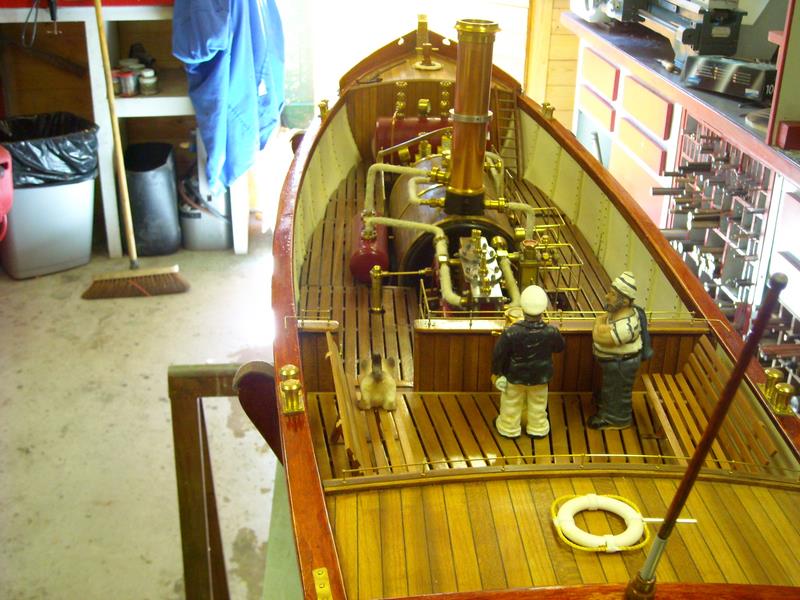

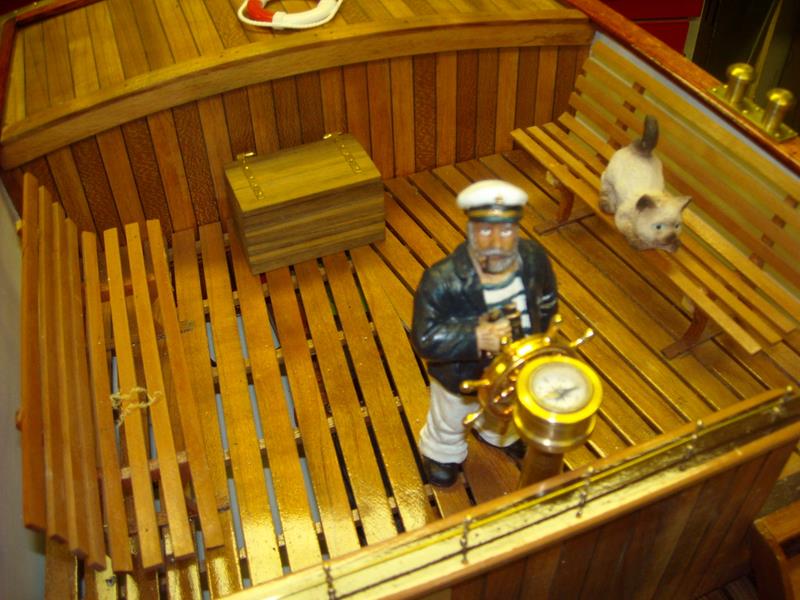

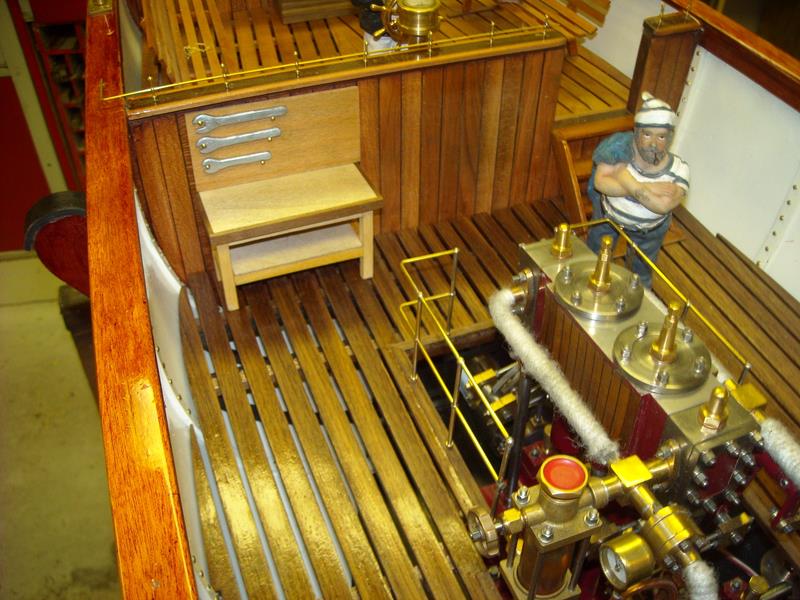

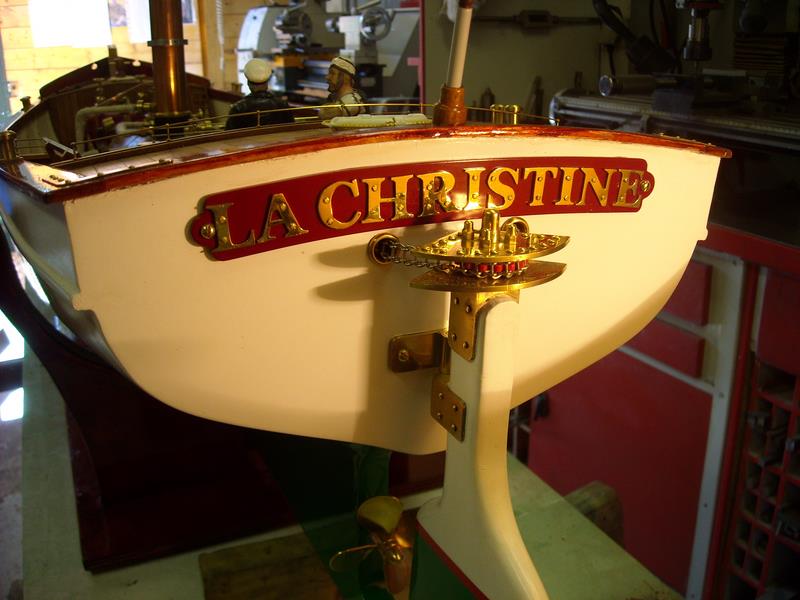

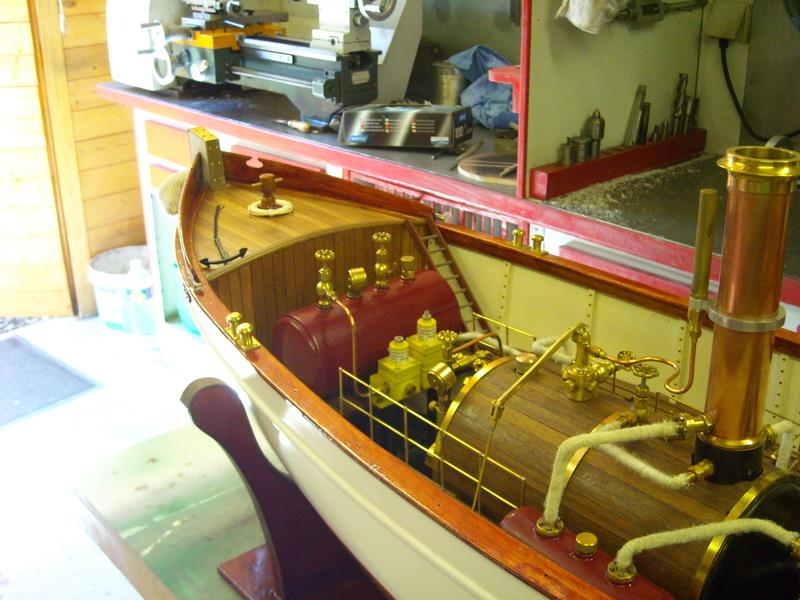

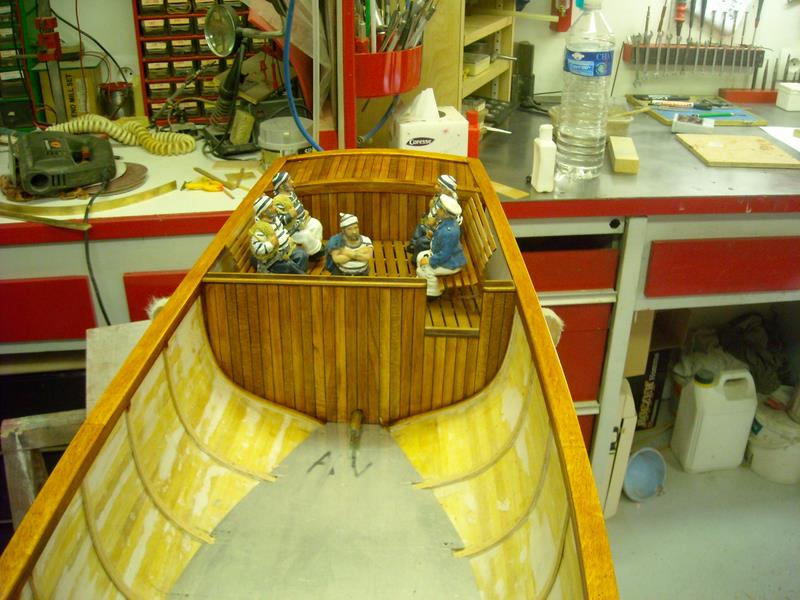

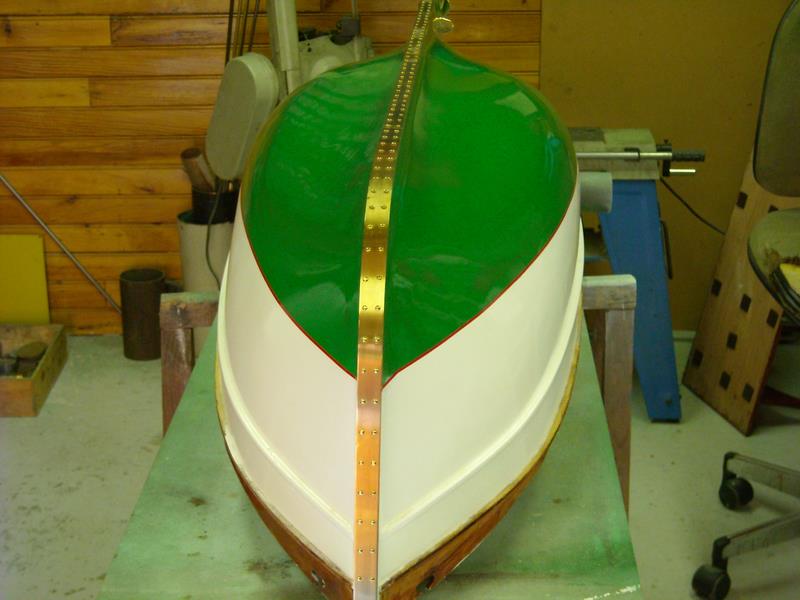

le dernier défi de Patrick : la construction et l'équipement d'une chaloupe

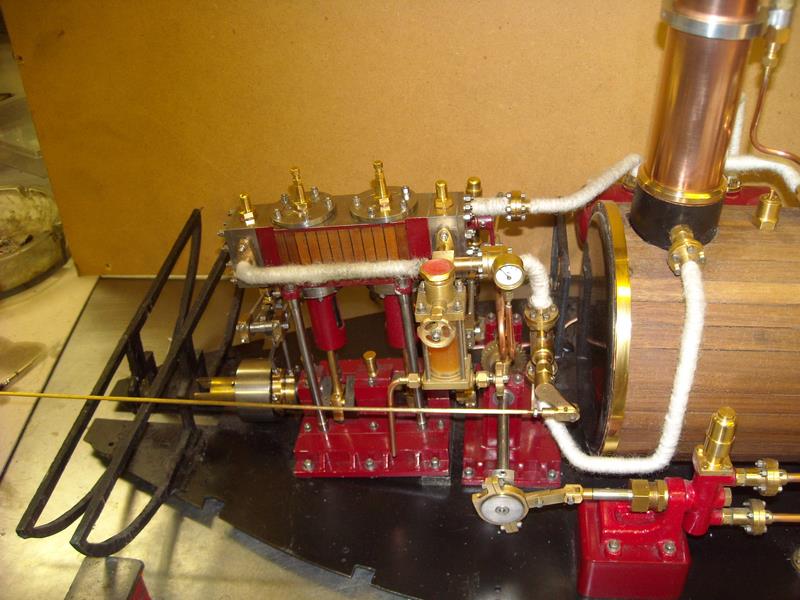

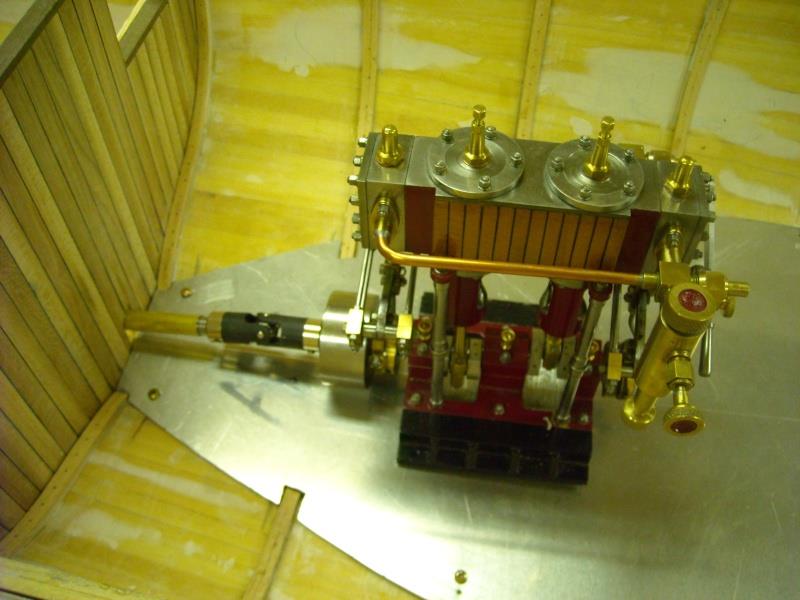

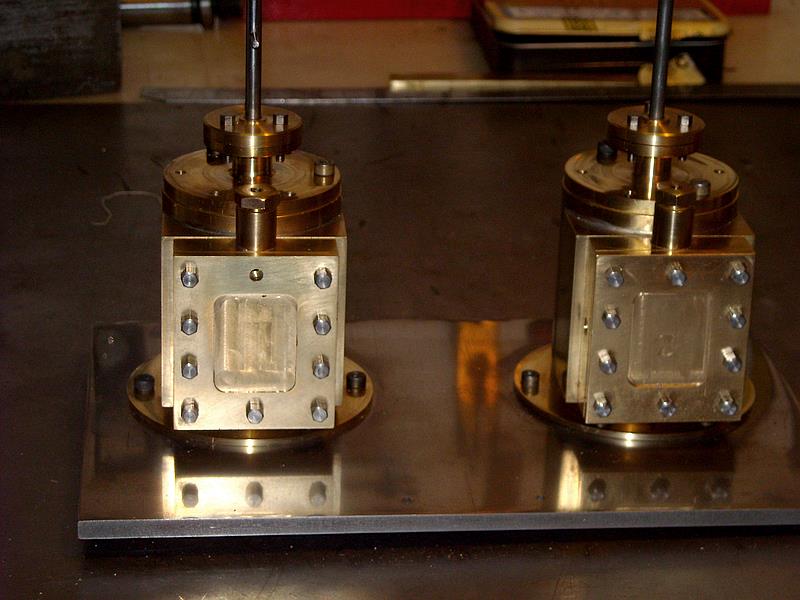

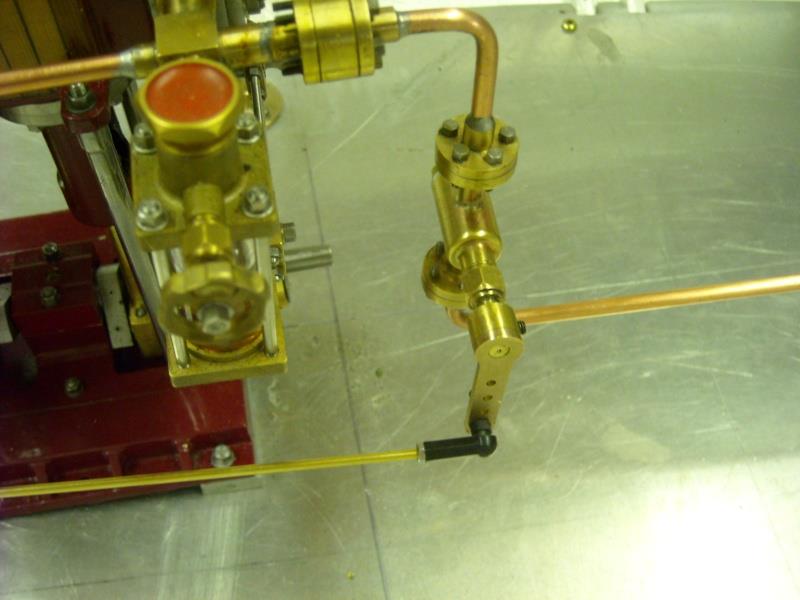

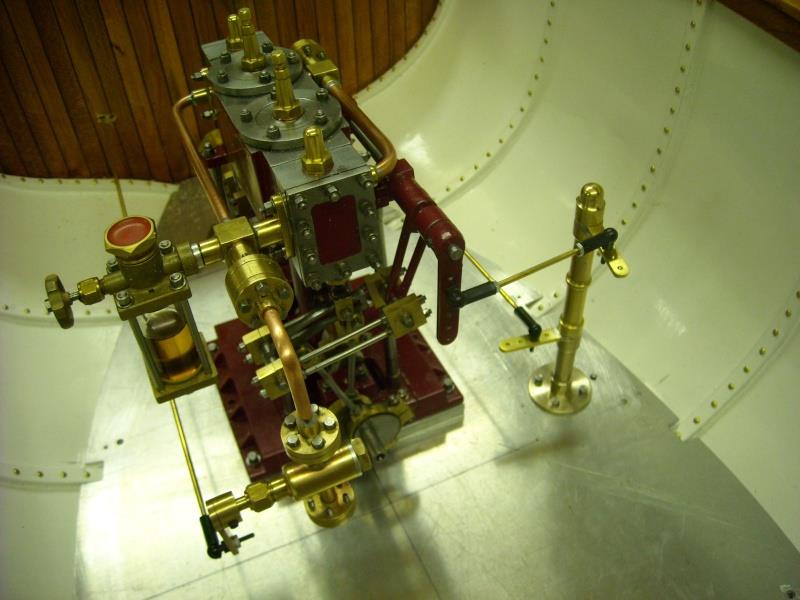

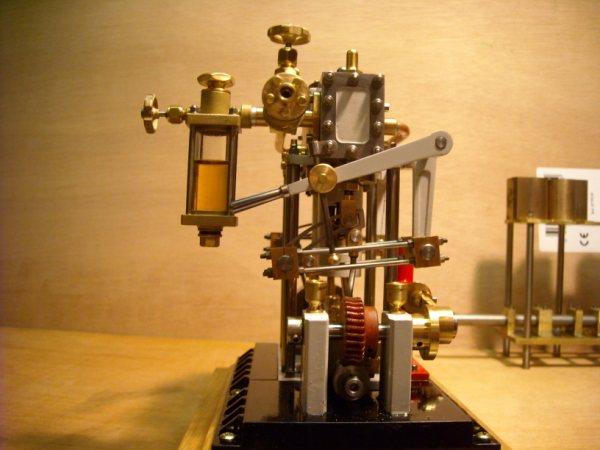

Tout a commencé par la construction du moteur  (2 jumeaux en réalité !) , de ses accessoires et de la mise en place ...
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

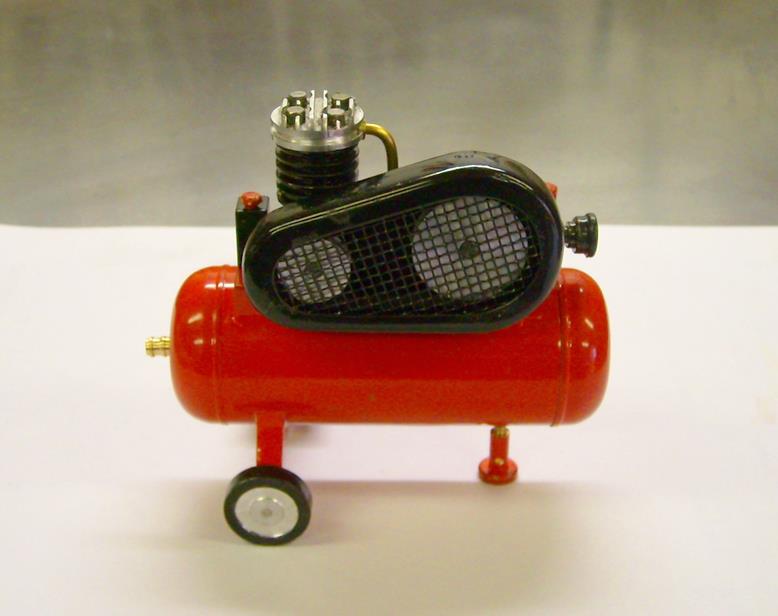

Patrick juge que le compresseur est un peu trop grand ... Il servira pour une autre unité !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

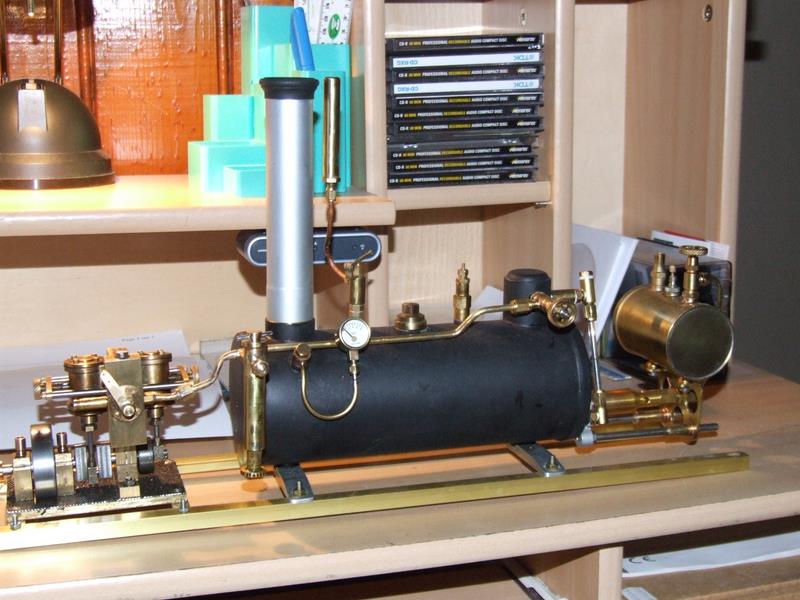

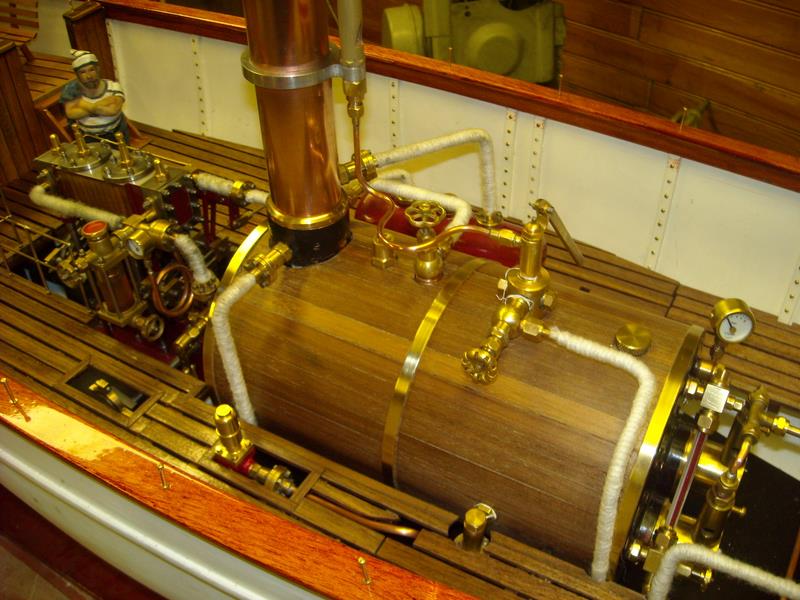

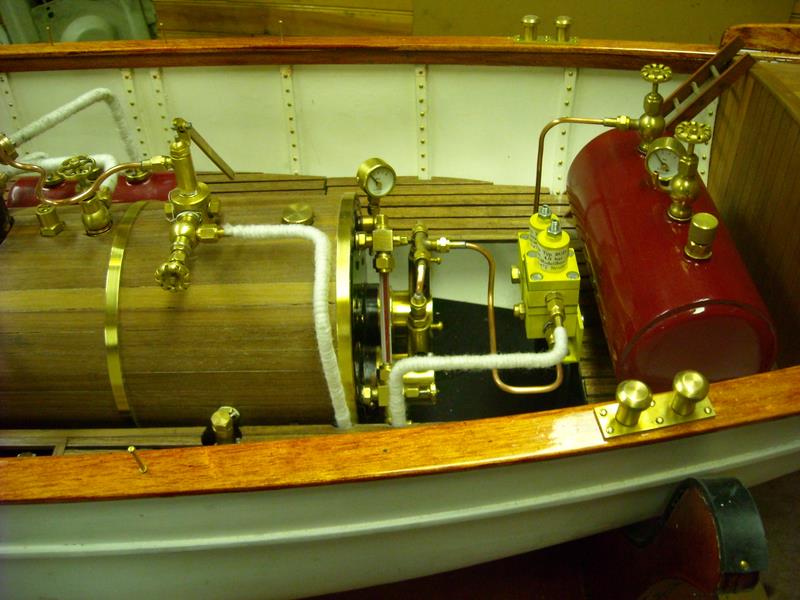

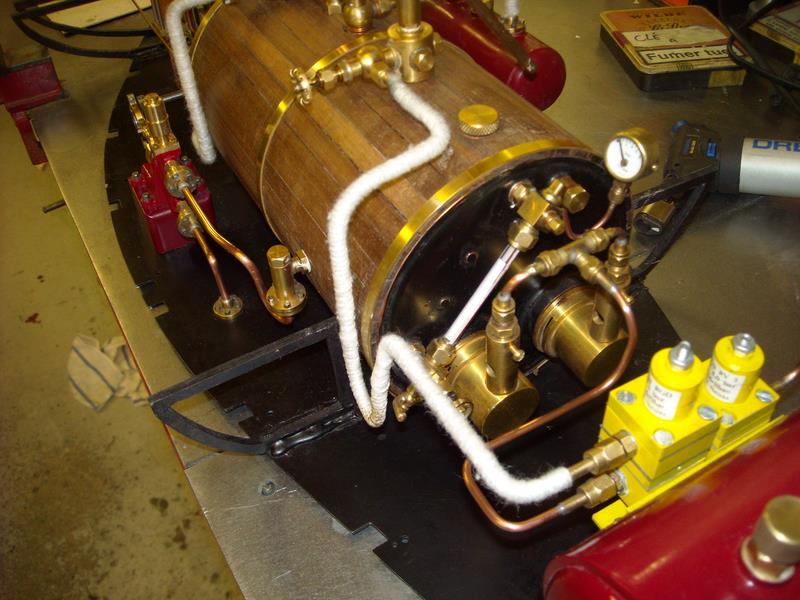

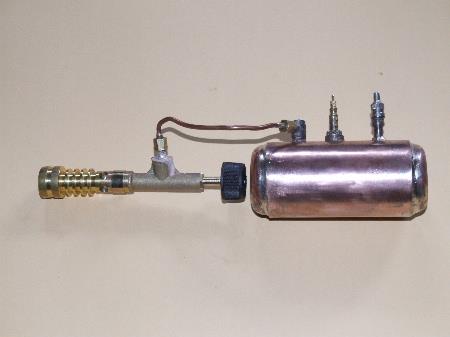

Patrick a fait fabriqué la chaudière (tube et fonds) mais tout son équipement est personnel  sans compter le tank à gaz, la pompe, le régulateur ... et bien sûr le moteur. Un sacré travail pour un bien beau résultat !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image



A bientôt sur l'eau !
Cliquez pour agrandir l'image

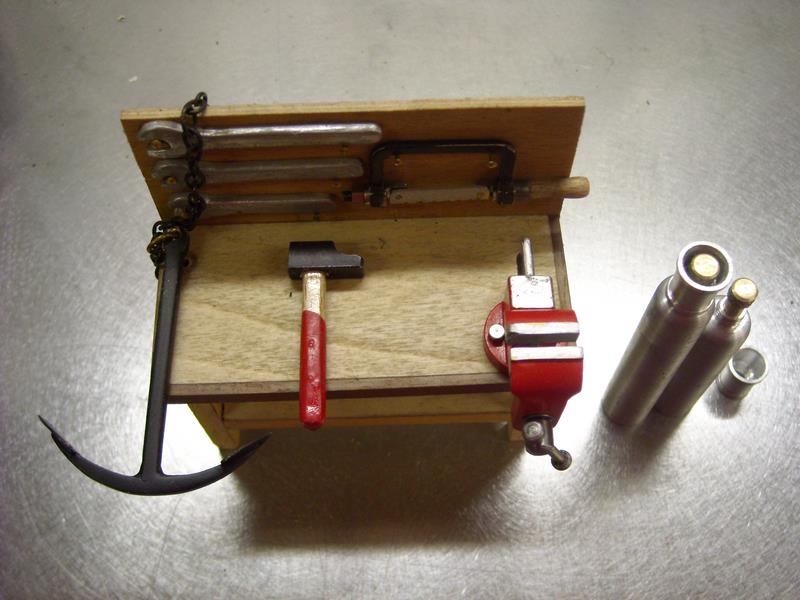

Encore quelques photos de rêve ... pour rêver !
Bravo Patrick.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

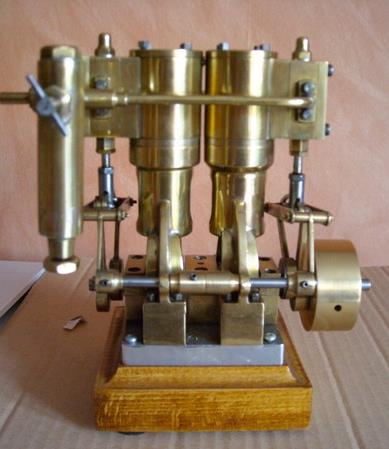

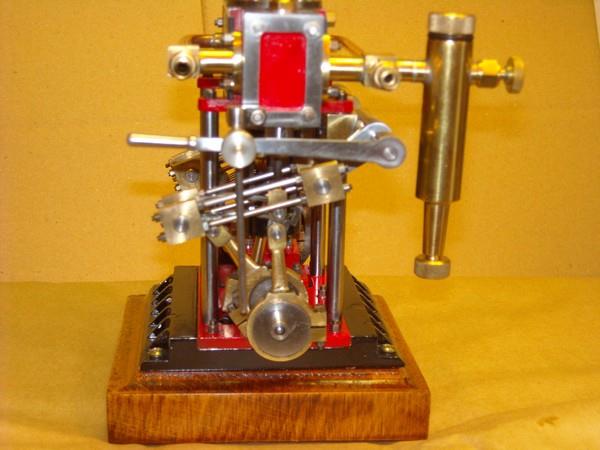

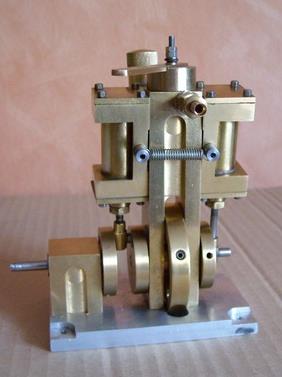

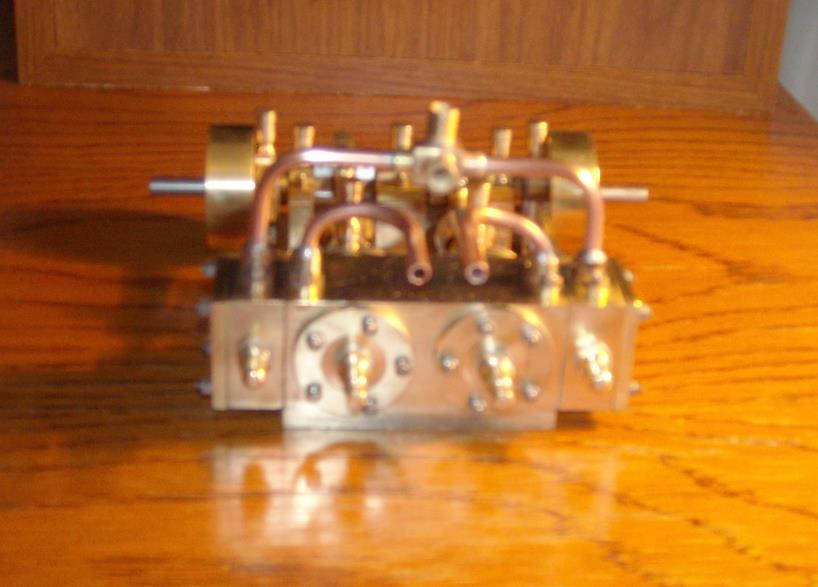

un mini bi-cylindre à tiroir plan ...

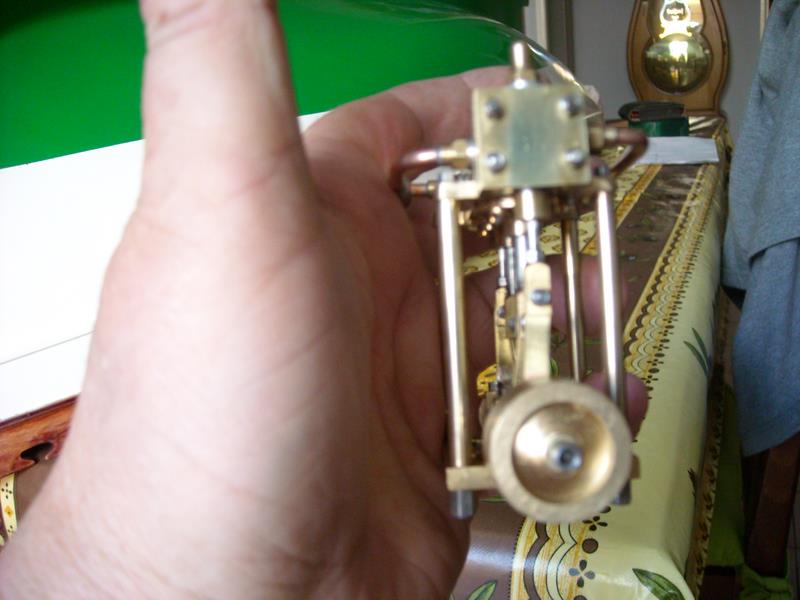

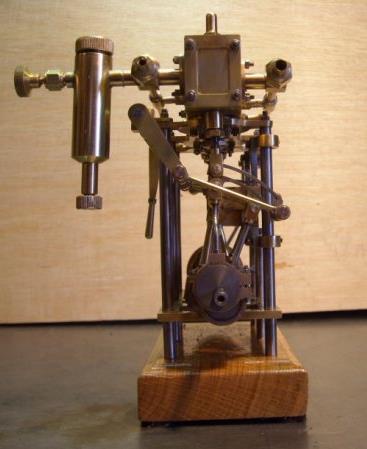

Voici un modèle très réussi et tout petit : mini moteur bi-cylindre double effet à tiroir plan
alésage 9 mm
course 9 mm
longueur 70 mm
largeeur 58 mm
hauteur 33 mm
poids 304 g .
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

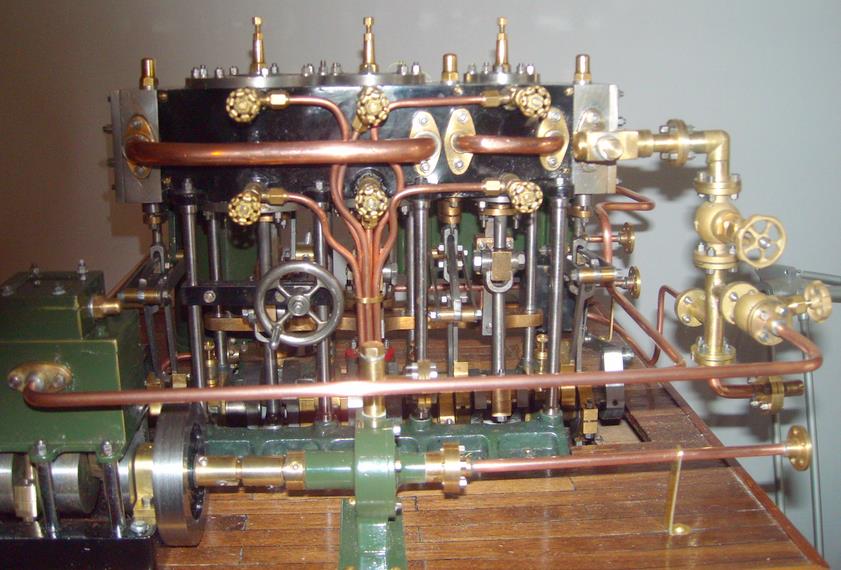

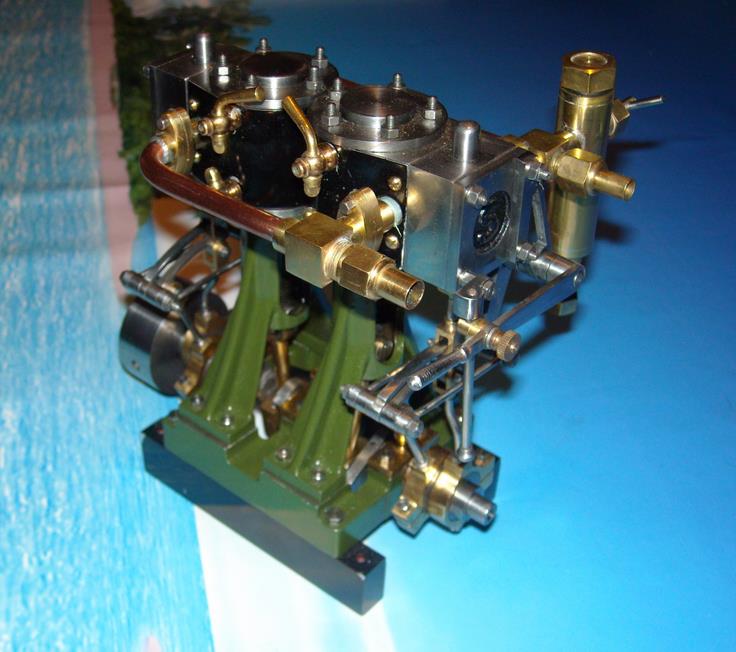

moteur triple expansion de Stuart

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

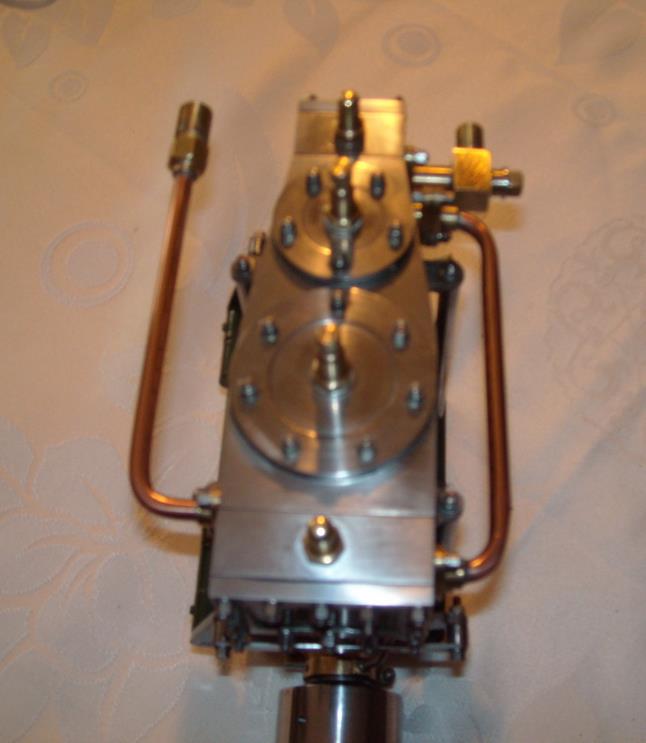

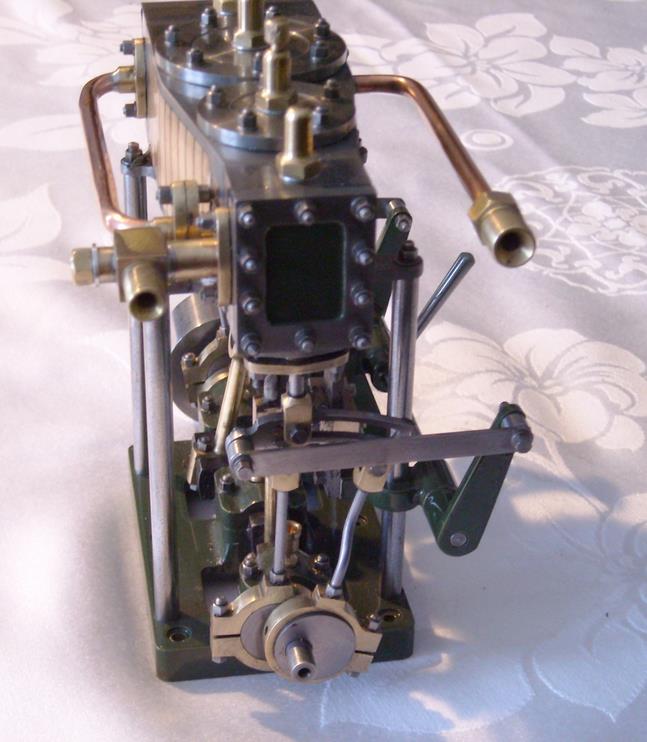

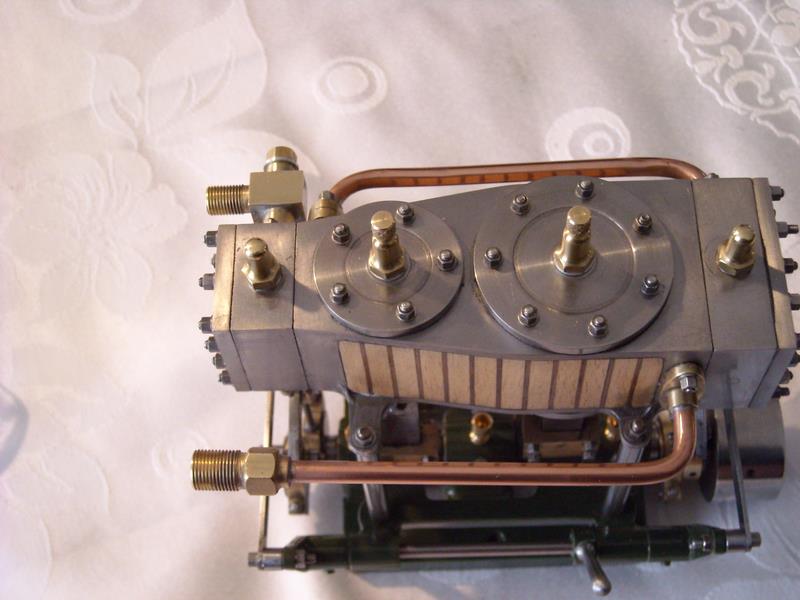

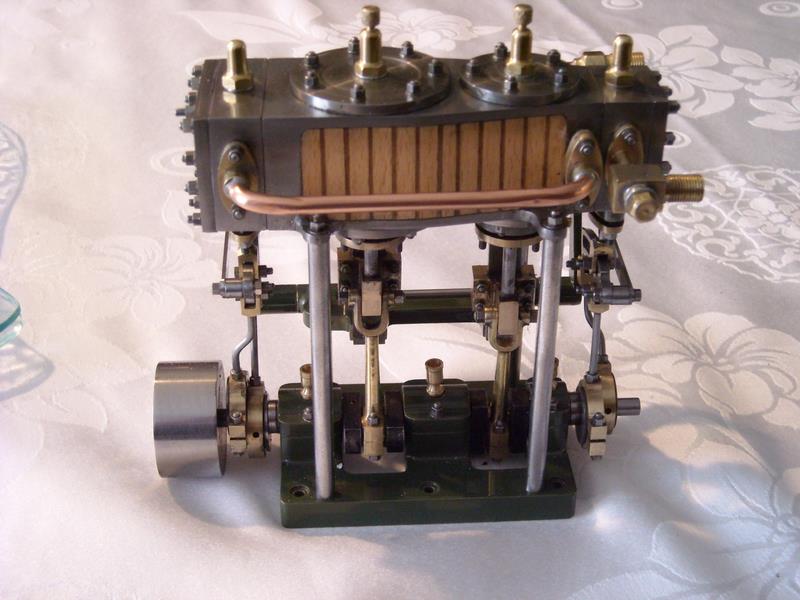

moteur compound

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

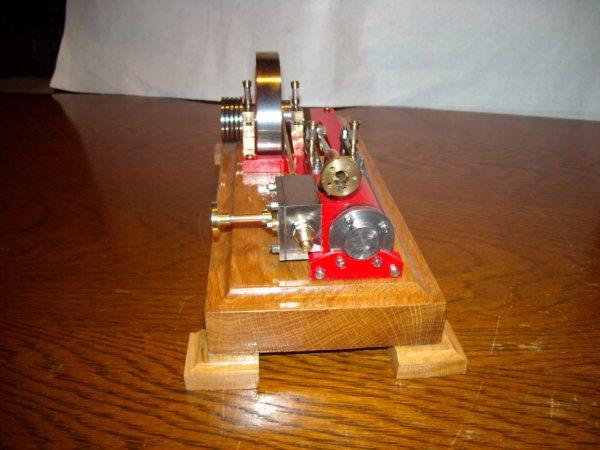

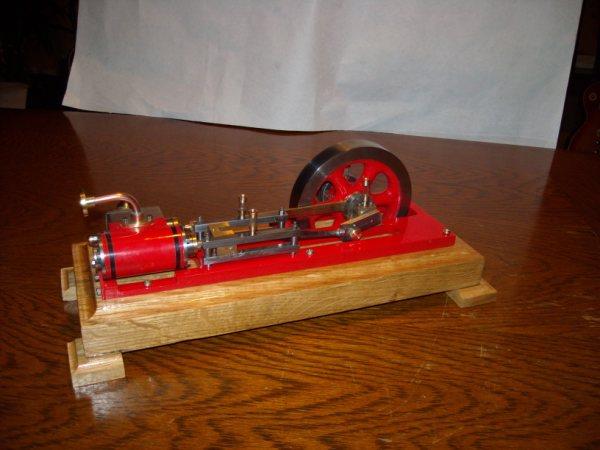

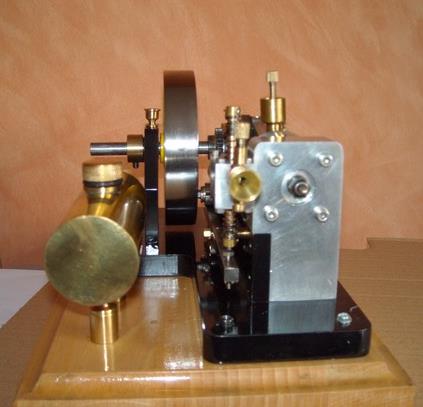

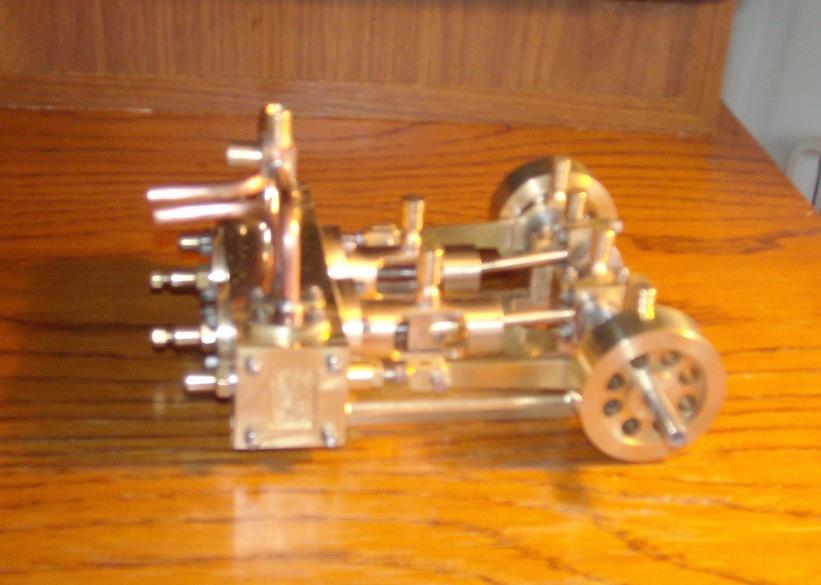

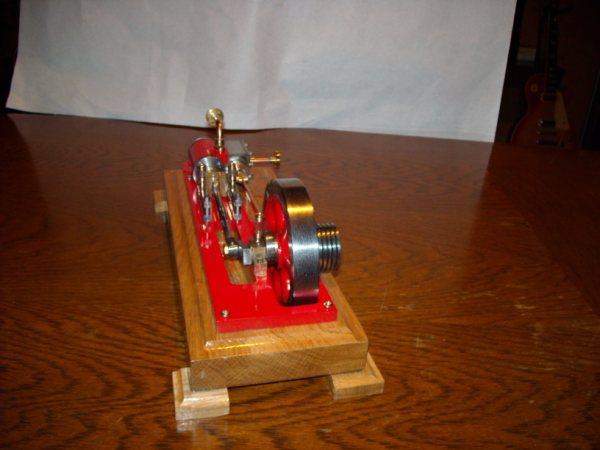

un moteur horizontal

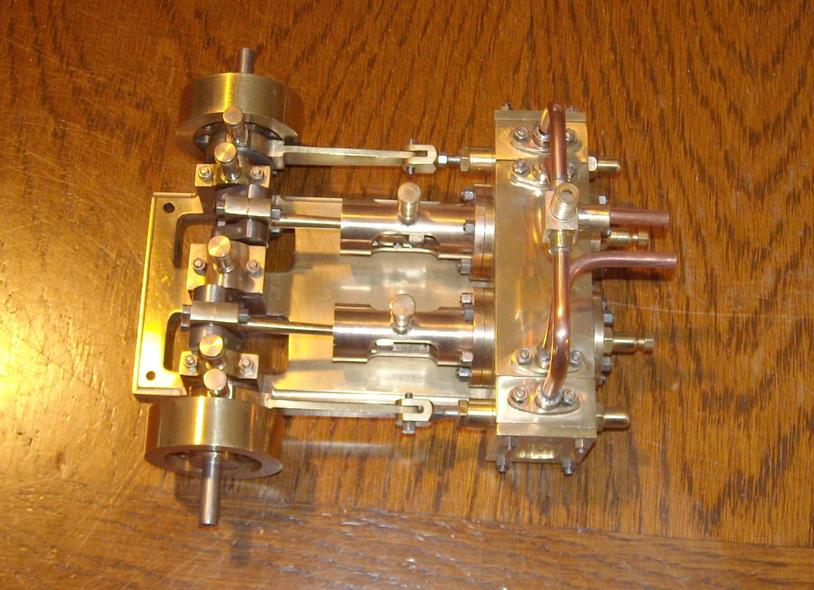

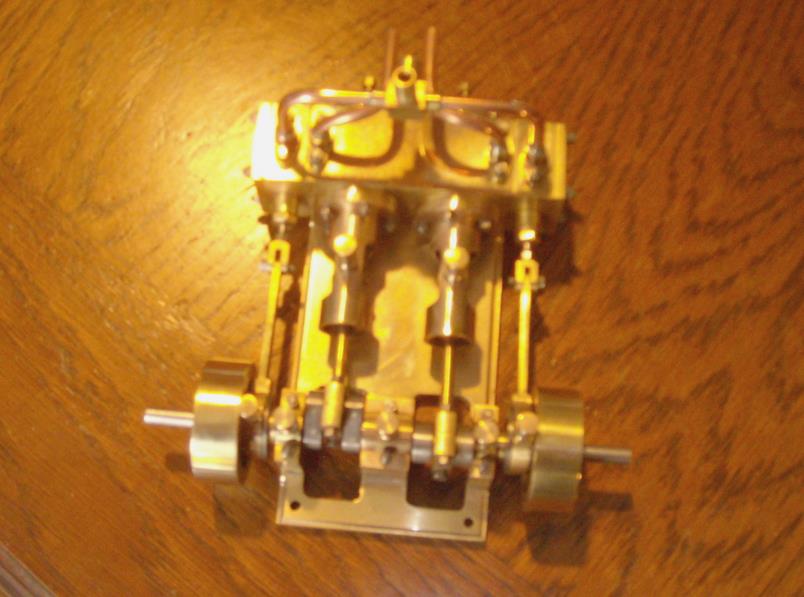

le VPH avec un alésage de 12 mm et une course de 12 mm
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

un "gros moteur"

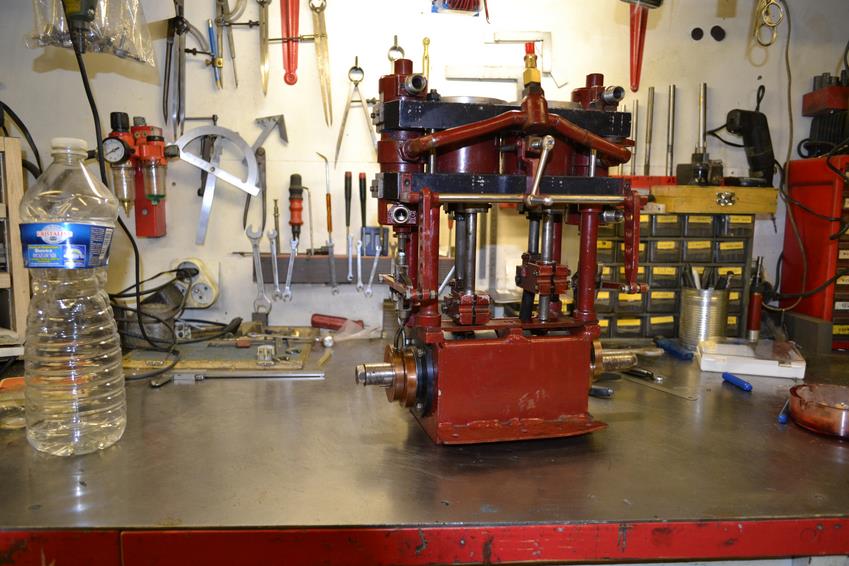

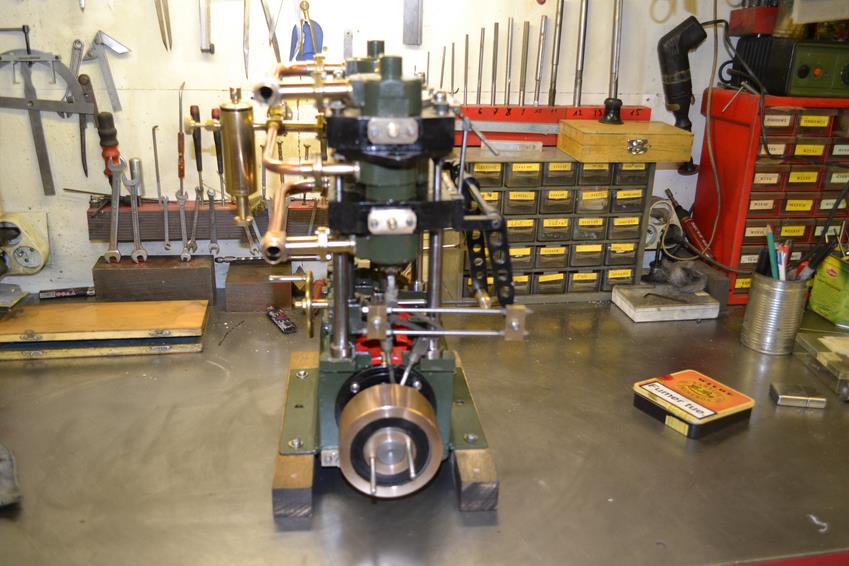

Patrick ne fait plus dans la dentelles avec la remise en état de ce moteur :
"500 cc à tiroirs cylindriques et doubles effet .alésage 70 mm , course 64 , poids 24 kg"
Cliquez pour agrandir l'image
à l'arrivée dans l'atelier
Cliquez pour agrandir l'image

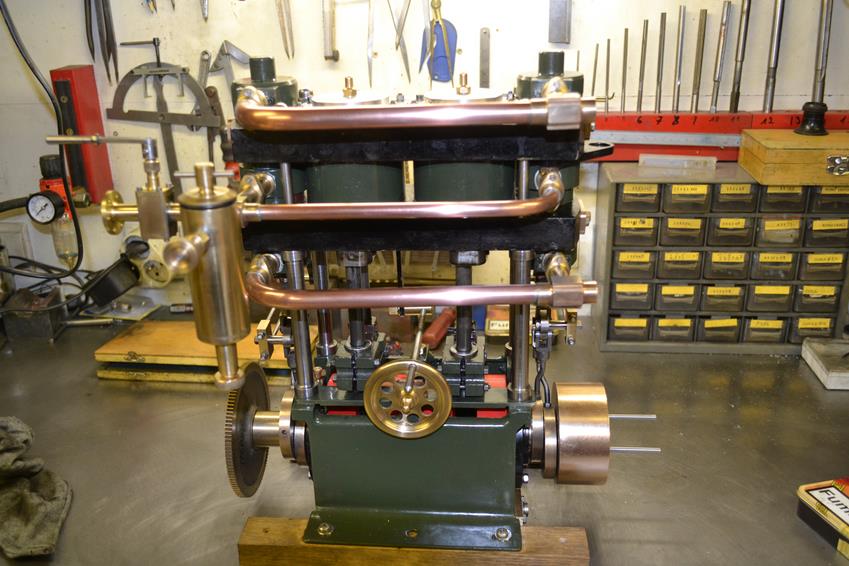

côté admission
Cliquez pour agrandir l'image

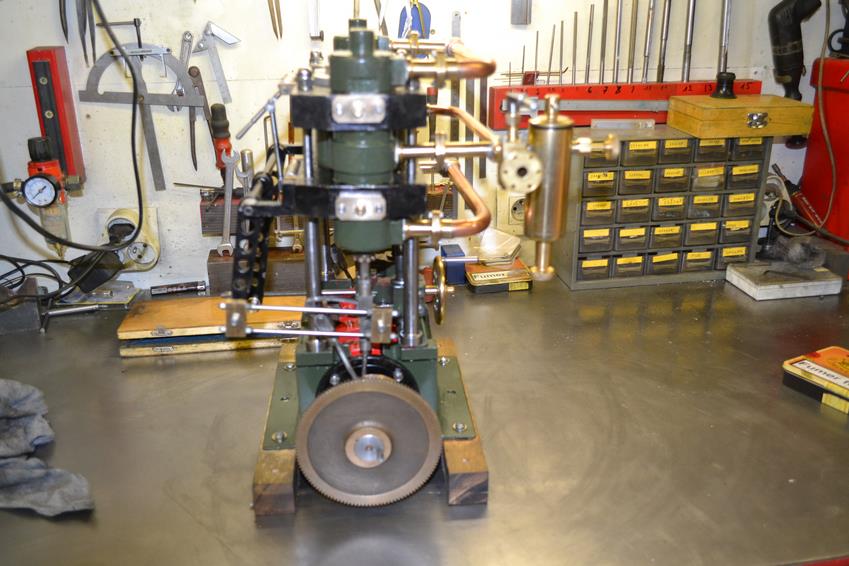

vue arrière
Cliquez pour agrandir l'image
côté inverseur
Cliquez pour agrandir l'image
vue avant

la galerie de Gilbert

Gilbert tient probablement de son pays de résidence le soin et la méticulosité qu'il apporte à ses réalisations ainsi qu'aux solutions mises en oeuvre.

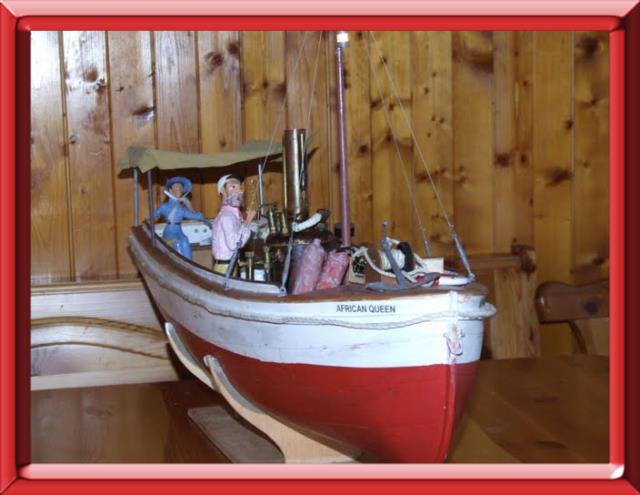

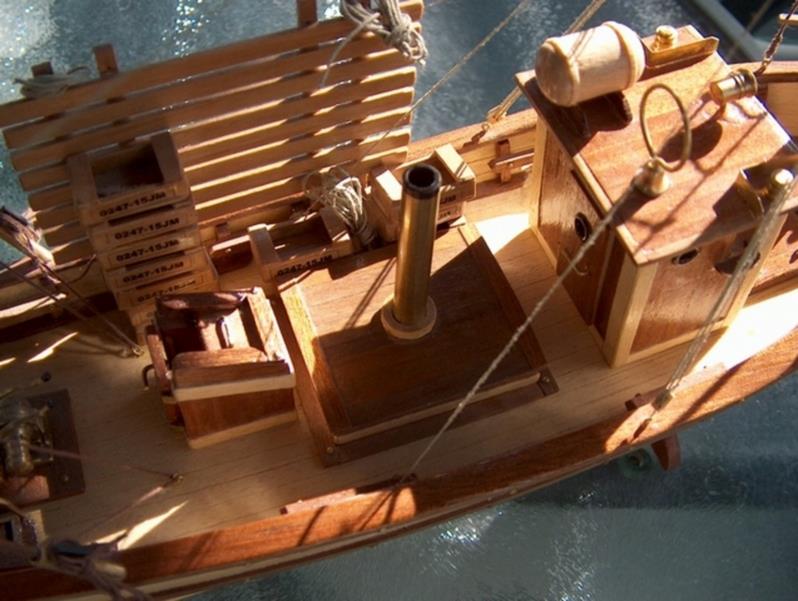

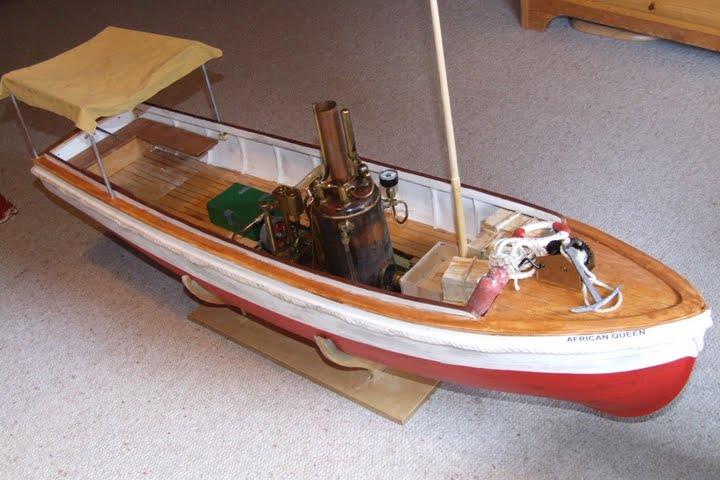

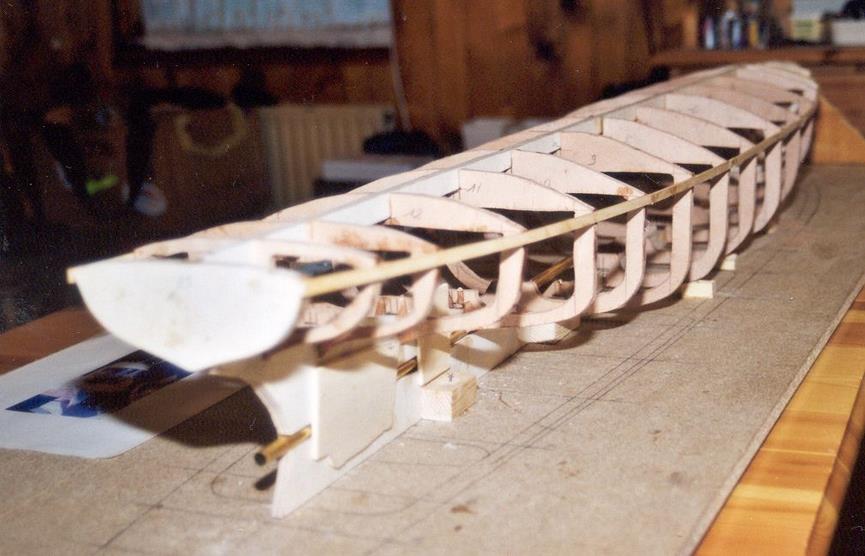

Pour commencer,uneAfrica Queen de toute beauté avec son groupe fait maison et un système  permettant avec un monocylindre vertical  sans inversion de marche d'obtenir toutes les fonctions.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

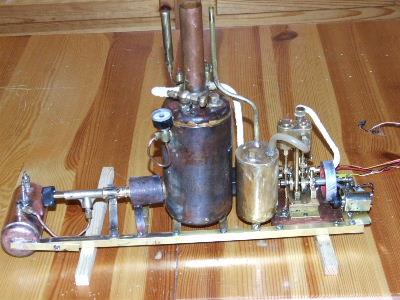

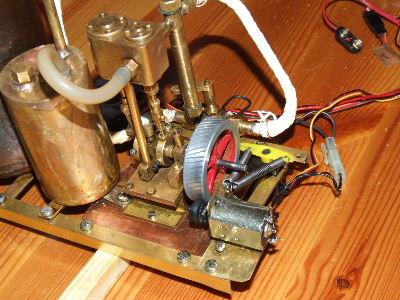

Les éléments du groupe vapeur ...
Cliquez pour agrandir l'image

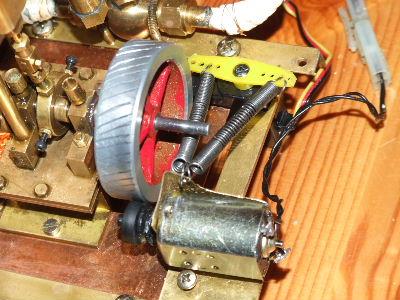

...et un dispositif ingénieux  qui permet, à partir d'un oscillant à double effet, d'obtenir toutes les fonctions que l'on trouve sur un moteur plus complexe : arrêt, démarrage, marche avant et arrière ...
Cliquez pour agrandir l'image
Pour contacter Gilbert
c'est ici

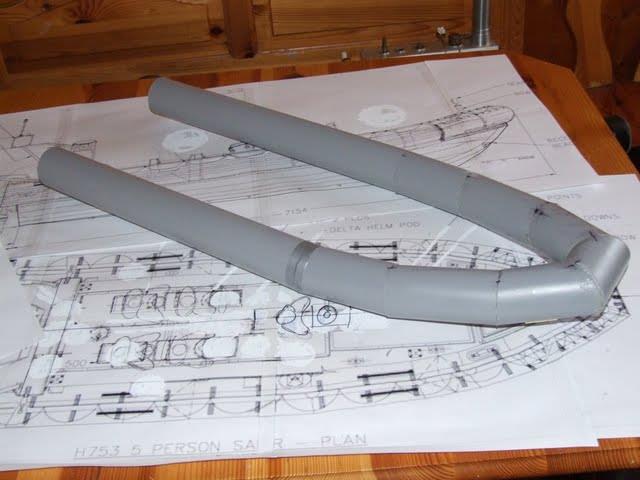

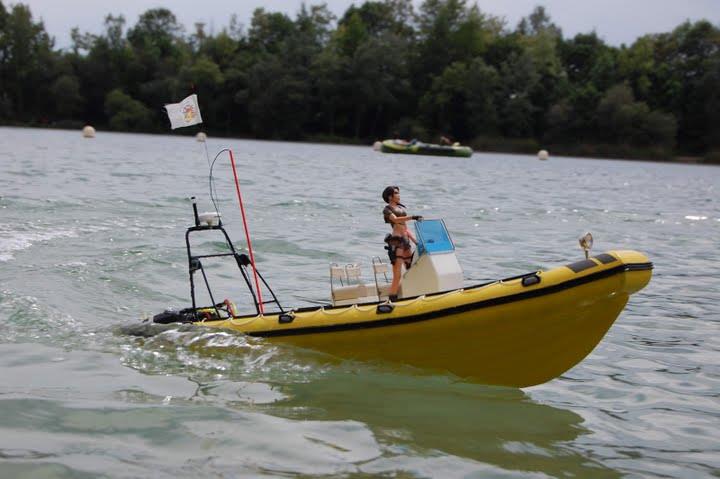

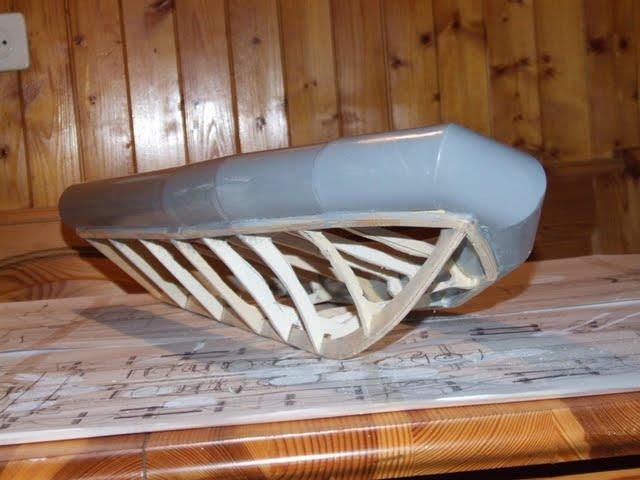

En allant visiter les albums de Gilbert, d'autres photos parfois plus grandes et toute la construction de ce zodiac en images, ainsi que des vidéos :
http://picasaweb.google.fr/vaporix/ZodiacConstruction?feat=directlink
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Gilbert est entrain de remplacer ces moteurs par un hydo-jet !

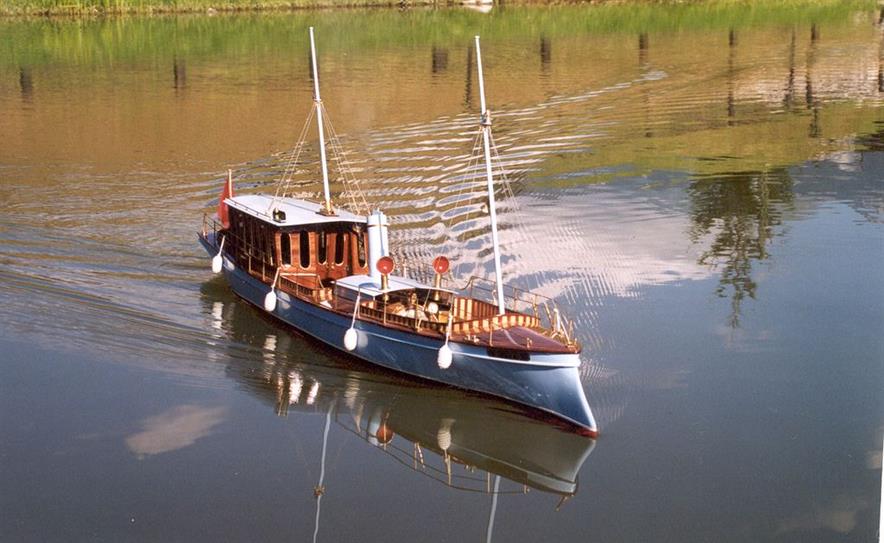

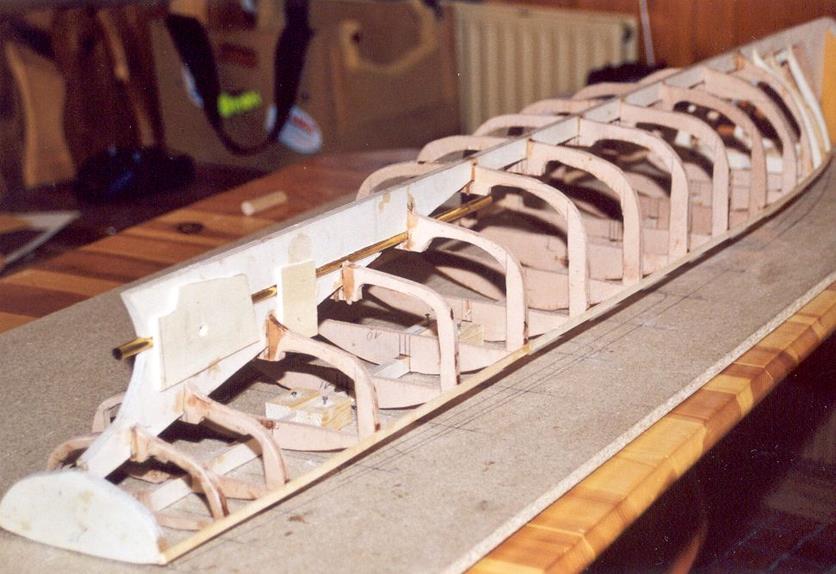

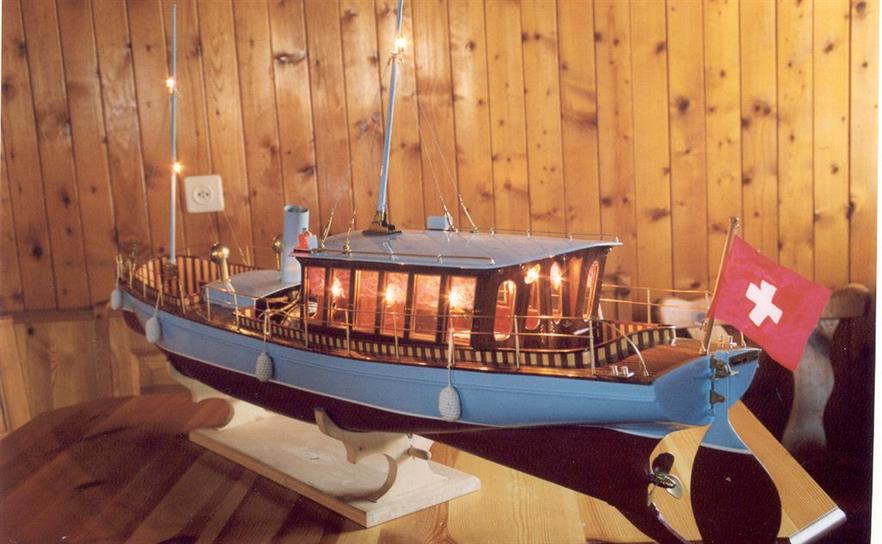

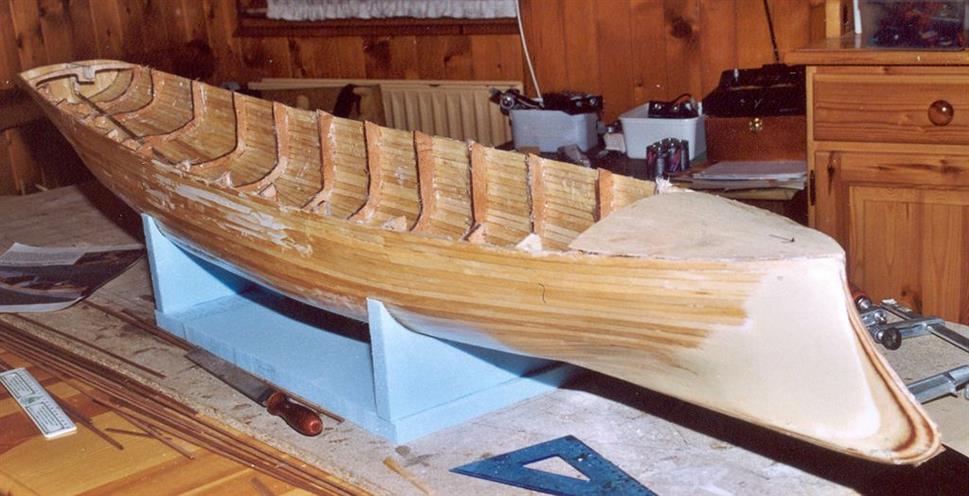

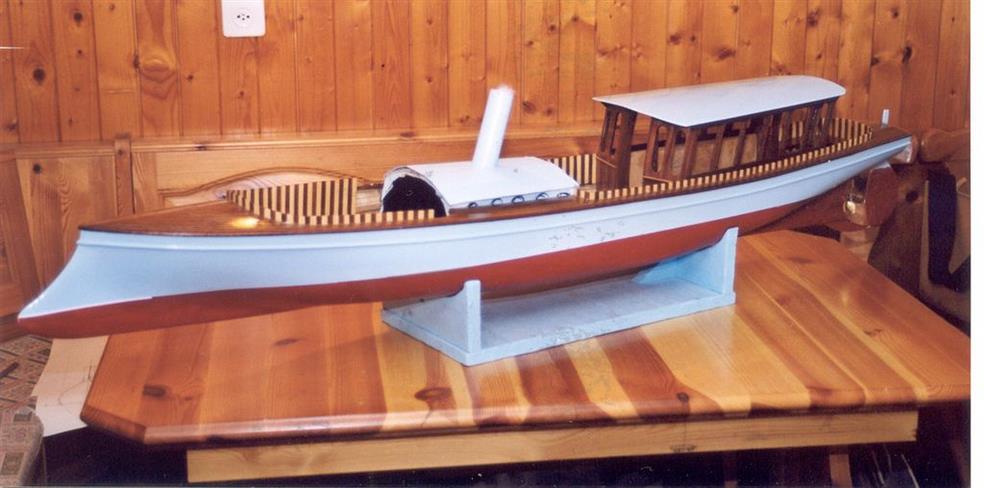

Gilbert joint les images de son autre vapeur dont il a commencé la construction en 2002 .La partie mécanique a été construite en collaboration avec son frère qui est mécanicien d' après un plan MRB,et le modèle est inspiré d'un site anglais de kit  en modélisme naval .Il mesure 1,53 m et pèse 11 kg ;il lui a fallu 3 ans de travail et beaucoup de mise au point mais maintenant, il navigue merveilleusement bien.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image


Sans compter des développements à attendre pour ce magnifique groupe dont il vient de terminer l'assemblage et qui équipera une chaloupe ... A suivre !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Gilbert s'éclate à Rumilly !
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

naviguez sur le site et .... cultivez votre jardin


C'est beaucoup dire que de parler de jardin. En fait on essayait de faire pousser quelques trucs pour sortir de l'éternelle boîte à ouvrir.

Premier essai à UA POU avec l'ajout de quelques centimètres de terre sur un sol aussi dur que le béton ! Le tout balayé par les pluies en quelques heures. Mais, pendant quelques semaines, un amélioration de l'ordinaire ...
Cliquez pour agrandir l'imageAutre tentative à NUKU HIVA, avec une autre méthode : terre rapportée entre des planches récupérées sur des palettes. Bons résultats pendant quelques mois jusqu'à épuisement de la terre ...
Dernière tentative à RAIATEA, avec de la culture en pots. Parfait pendant une bonne année, puis, renoncement devant la quantité d'engrais qu'il aurait fallu employer  !

Des expériences pour passer le temps, goûter quelques plaisirs ... éphémères !

Il ne reste plus, un jour, qu'à essayer la culture hors sol ... J'attends le retour de numéro 6 ...
